霍克型剖视结构电缆接头三维设计

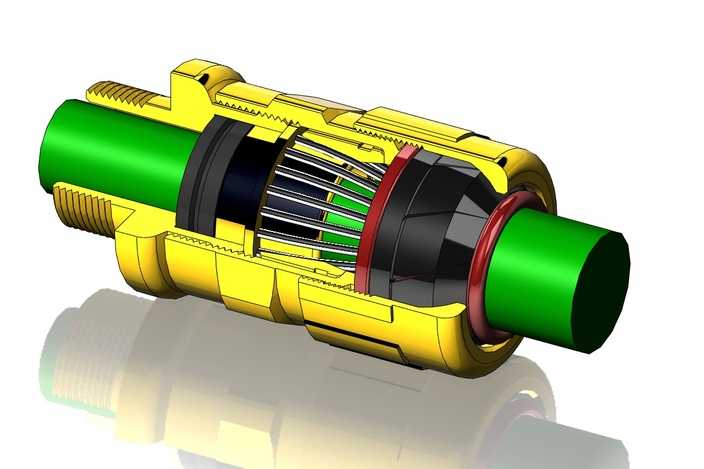

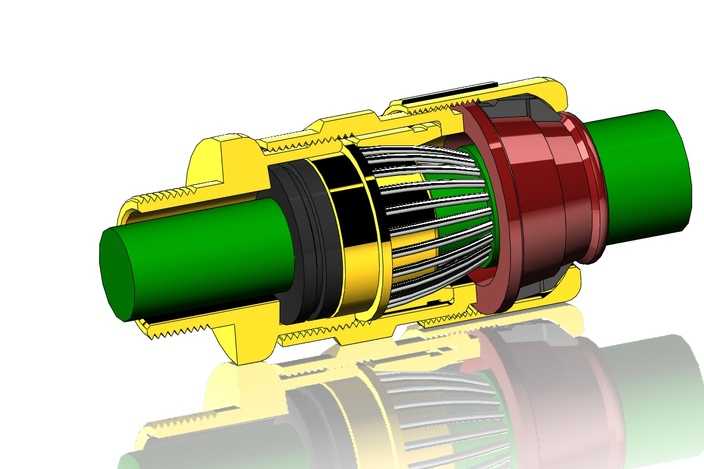

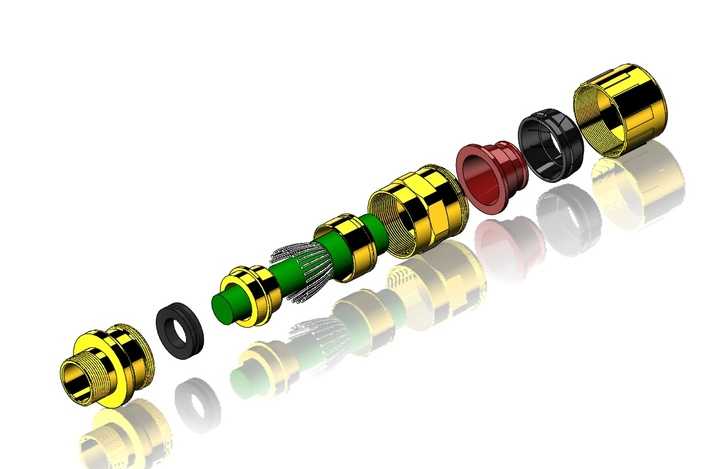

本作品为霍克系列电缆接头的剖视展示三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据接头的实际尺寸参数绘制各零件的二维草图，通过拉伸、旋转、扫描等基础特征命令构建主体金属外壳、内部锁紧夹爪、密封胶圈、绝缘衬套等核心零件的基础形态，针对外壳表面的防滑滚花、外螺纹段、定位卡槽等细节结构，采用螺旋线扫描切除、阵列特征、倒角圆角命令完成精细化处理，保证所有结构尺寸与实物参数完全匹配，其中入口螺纹规格为M20，适配内芯线缆直径范围10-14.3mm，适配外护套线缆直径范围12.5-20.5mm。装配阶段按照实际产品的装配逻辑添加配合约束，依次完成内芯定位件、锥形锁紧夹爪、多层密封胶圈、外壳主体、尾端锁紧螺母的装配，通过剖视配置将模型沿中心轴线做半剖处理，清晰展示内部各零件的装配位置与配合关系，直观呈现接头的线缆锁紧、多层密封的工作原理。材质与渲染阶段，针对不同零件赋予对应材质属性：金属外壳部分采用黄色镀锌金属材质，调整金属粗糙度、反射率参数还原五金件的哑光金属质感；内部夹爪采用弹簧钢材质，添加细微的金属拉丝纹理提升真实感；密封胶圈采用丁腈橡胶材质，调整漫反射颜色为黑色、降低反射率模拟橡胶的哑光质感；中间示意的线缆部分采用亮绿色PVC塑料材质，调整半透明参数与高光属性还原塑料线缆的视觉效果；场景中添加柔和的环境光与定向补光，开启环境遮蔽效果提升模型的立体感，在模型下方添加柔和的投影增强画面真实度。设计过程中重点还原了霍克电缆接头的核心锁紧结构，即多瓣式锥形夹爪在尾端螺母旋紧时沿锥面收缩抱紧线缆的结构逻辑，同时还原了多层密封圈实现径向与轴向双重密封的结构特点，模型所有零件可单独编辑参数，能够直接用于接头的结构验证、装配教学、产品展示等场景，剖视的展示形式能够让观看者快速理解该类电缆接头的内部构造与工作机制，相比外观模型更具教学与参考价值。
