INPRO轴承隔离密封件三维结构设计

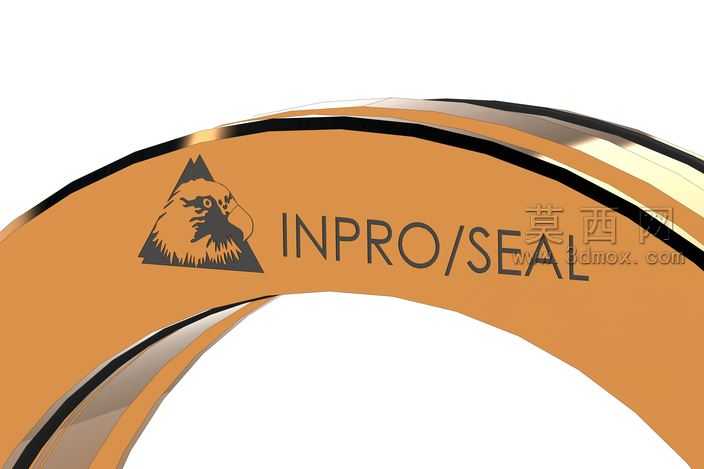

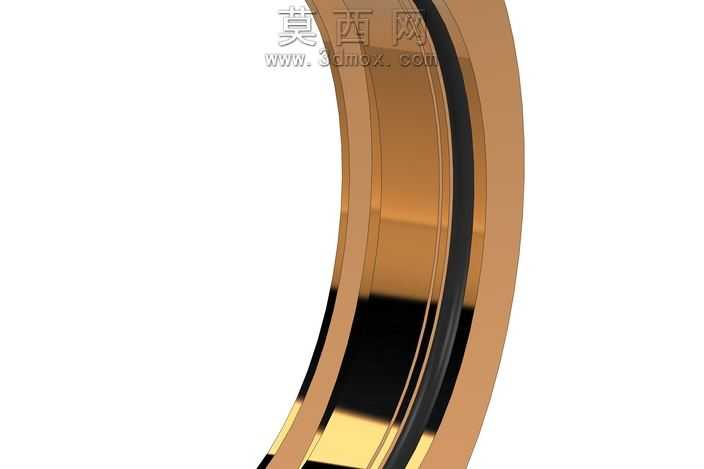

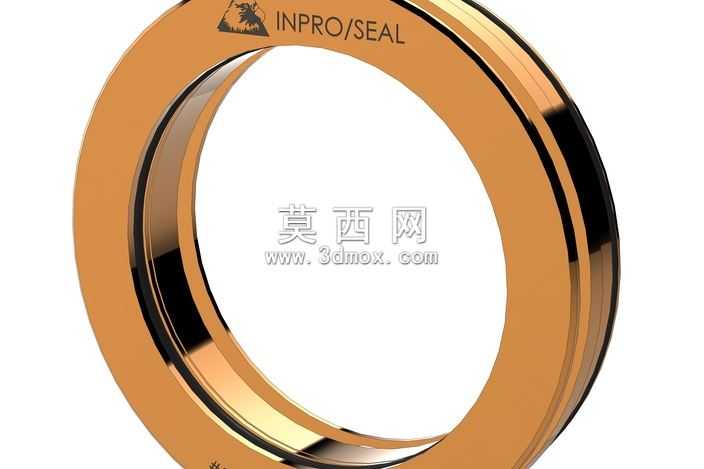

本模型为INPRO品牌的轴承隔离密封件，适配轴径2.5英寸至3.25英寸的旋转轴系，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循密封件的实际装配尺寸规范，对环形主体的内外径公差、端面倒角、密封唇口弧度等细节做了精准还原。模型整体为同轴环形结构，主体材质设定为铜合金，渲染时赋予金属铜的哑光金属质感，表面做了细微的拉丝纹理处理，还原铜质密封件的真实工业质感，同时在密封件外侧表面复刻了INPRO/SEAL的品牌标识与警示三角标，细节还原度较高。结构层面，该密封件为非接触式轴承隔离器设计，摒弃传统接触式密封的摩擦损耗问题，内部设置多重环形迷宫通道，可有效阻挡外界粉尘、水汽、腐蚀性介质侵入轴承腔体，同时能阻挡轴承腔内润滑脂的外泄，实现双向密封防护；环形主体的内外圈分别适配旋转轴与轴承座腔体，装配时无需额外复杂工装，过盈配合的尺寸设计可保证密封件在轴系高速运转时不发生移位。设计思路上，该模型重点还原密封件的非接触密封结构逻辑，建模时将内部迷宫槽的间隙、挡边高度、导流斜面等关键结构做了独立特征建模，方便后续使用者根据实际轴系参数做尺寸调整，也可直接用于装配体的干涉检查、装配模拟演示；渲染阶段采用三点布光方式，突出铜质材质的金属光泽与环形结构的层次感，同时对密封件的棱边做了微小圆角处理，避免模型渲染时出现锐边过曝的问题，整体视觉效果贴近工业实物的展示效果，可用于机械设计教学、密封结构方案演示、轴系装配模拟等场景。
