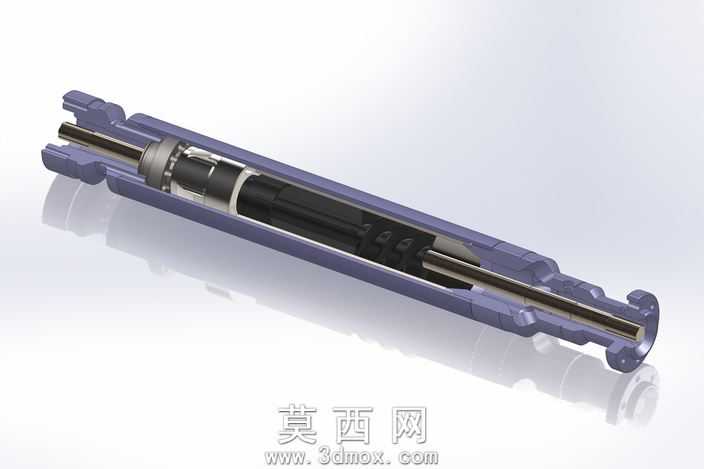

油液除气用旋转式气液分离装置

油液系统中混入游离气会带来泵组气蚀、阀件卡滞、执行元件动作迟滞等一系列现场故障，常规静置或滤网式分离结构在高流速工况下分离效率骤降，这款旋转分离结构的设计核心正是针对这一工况痛点做的结构适配。从加工适配视角看，长筒形外壳的同轴度公差是加工阶段最先要卡控的核心指标，两端安装耳座与内筒腔体的同轴度如果超差0.02mm以上，高速旋转时就会出现径向跳动，轻则加剧密封件磨损，重则导致转轴与内壁刮擦，加工时需要采用一次装夹完成内孔精镗与端面止口车削，避免二次装夹带来的定位误差。内部分离流道的螺旋导向棱边不能做直角锐边处理，锐边在高速油流冲刷下会产生局部涡流，裹挟细碎气泡重新混入已分离的油液中，棱边做R0.3的圆角过渡既能减少流阻，也能避免加工时的毛刺残留，后续去毛刺工序不用深入狭长内腔操作，降低加工难度。两端的密封槽深度公差控制在±0.01mm，槽底粗糙度不高于Ra1.6，过深会导致O型圈压缩量不足出现渗漏，过浅则会让装配时密封件被剪切破损，加工时槽径的测量要采用专用内径塞规，不能用普通卡尺估读，避免批量加工时出现尺寸漂移。转轴与两端支撑衬套的配合选用H7/g6间隙配合，间隙过小会在油温升高、部件热膨胀时出现抱轴，间隙过大则会让旋转部件晃动幅度过大，衬套材质选用锡青铜，比钢质衬套的嵌藏性更好，即使油液中混入微小金属磨粒也不会刮伤转轴表面。外壳两端的连接法兰螺栓孔采用位置度公差管控，孔位偏差不超过0.05mm，保证现场安装时能与上下游管路精准对接，不用现场扩孔调整。内部的分离叶片与转轴的连接采用过盈配合加侧面定位销固定，不能只用胶粘或者过盈单一连接方式，高速旋转时的离心力会让叶片出现移位，导致流道错位影响分离效果，定位销的安装孔要在叶片压装到位后再配钻，保证销子能同时贯穿叶片和转轴，不会出现装配应力。狭长内腔的表面粗糙度控制在Ra3.2即可，不用做过高的镜面抛光，过高的表面精度会大幅提升加工成本，而实际工况中油液本身带有一定润滑性，该粗糙度等级完全能满足流道顺滑要求，不会产生额外的流阻损失。端盖与筒体的配合止口做15度的导入倒角，装配时能自动导正，不会因为筒体轻微变形导致端盖装偏，挤压内部密封件。
