两扁插电源插头内部结构装配设计

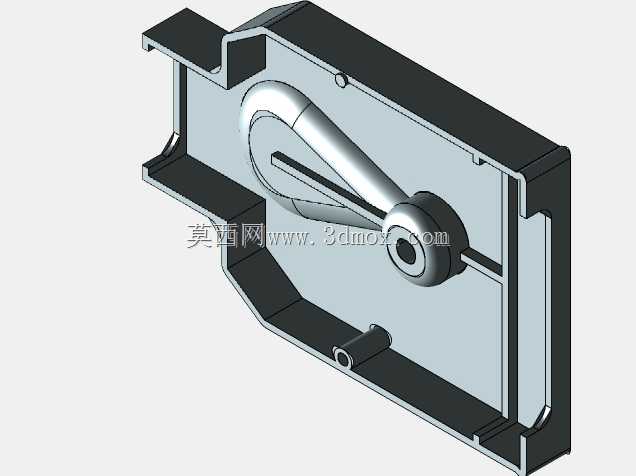

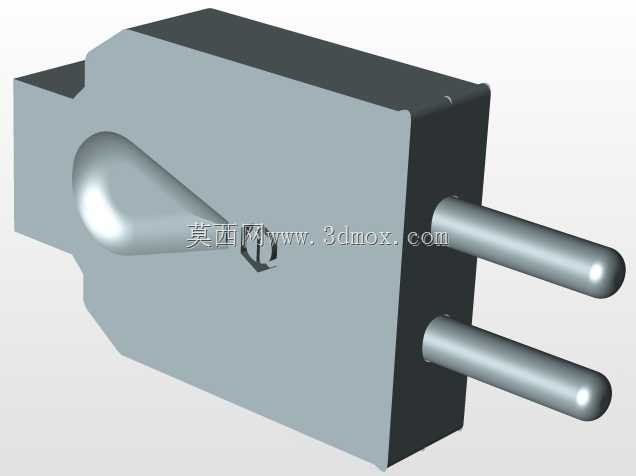

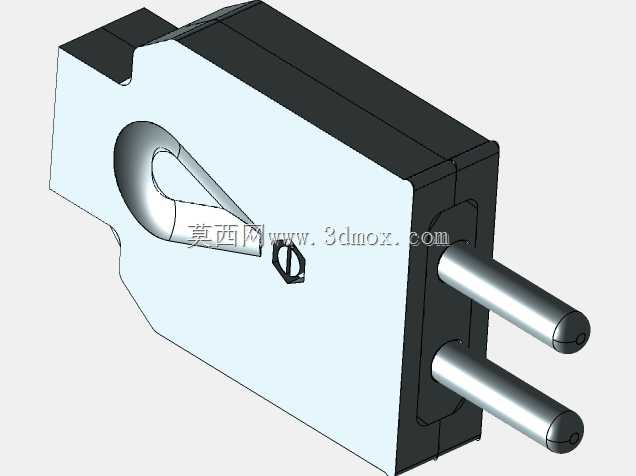

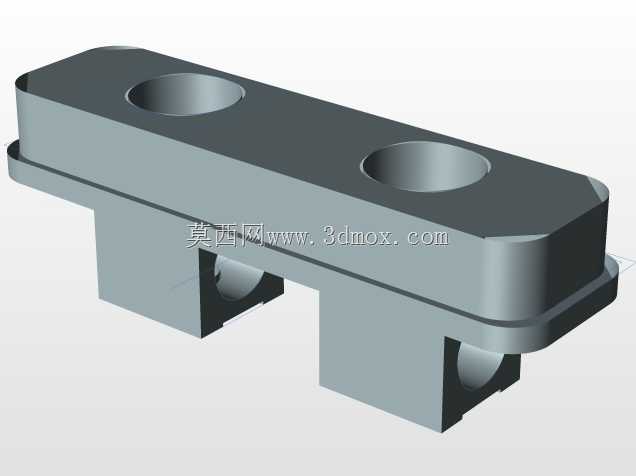

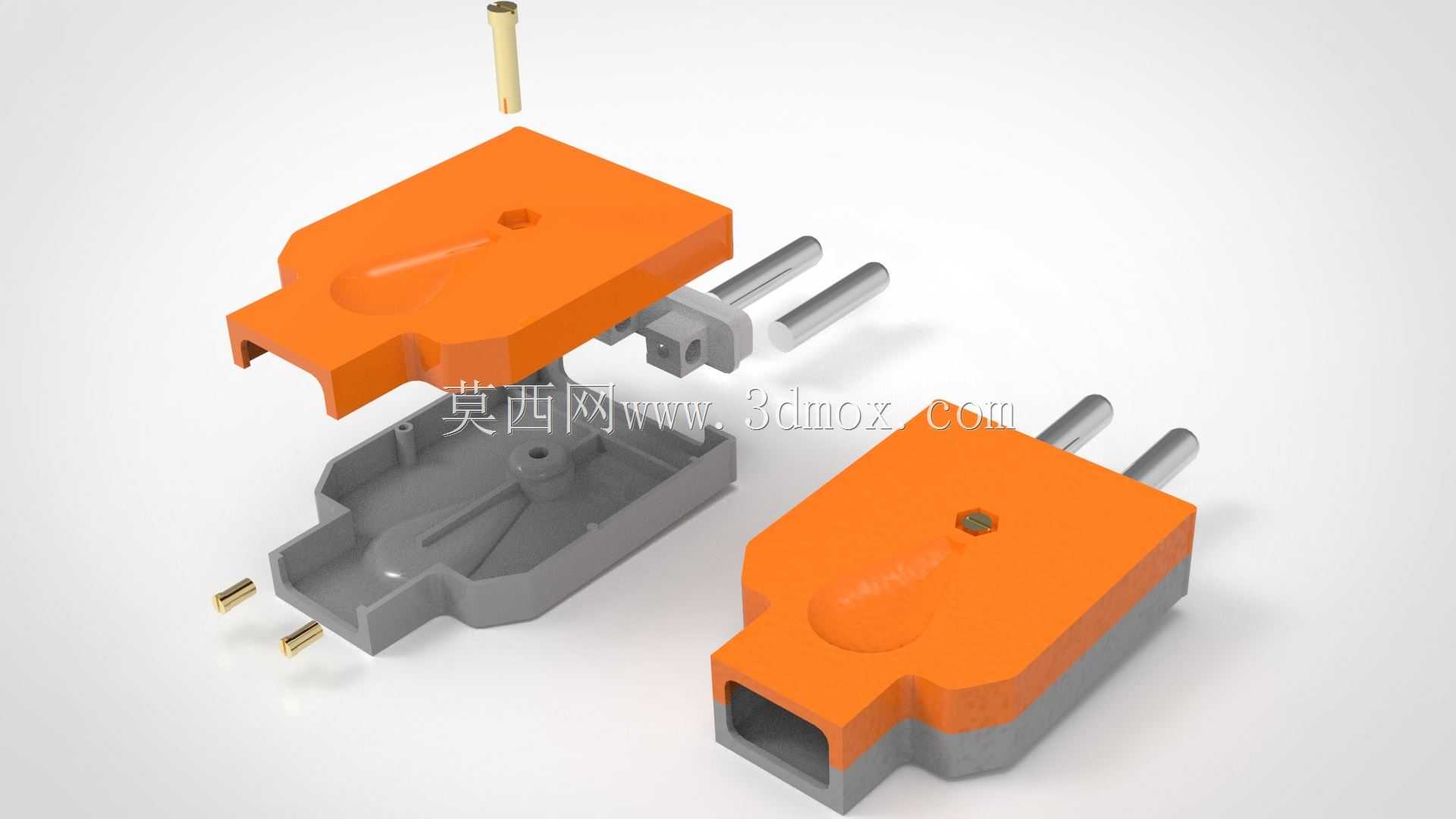

这款两扁插式电源插头是民用及商用低压供电场景中应用极为广泛的电气连接部件，主要承担市电取电末端的物理固定与电流导通功能，日常可适配各类小家电、数码设备充电器、小型电动工具的供电接驳需求，是室内低压配电链路中直接与用户接触的终端连接组件。产品采用上下扣合的分体式壳体结构，上壳与下壳通过定位柱与卡槽实现预定位，配合中部的紧固螺丝完成整体锁合，装配过程无需额外粘接工序，既能够保证壳体拼合后的接缝紧密性，避免日常使用过程中灰尘、水渍进入壳体内部引发短路风险，也便于后期出现内部接线松脱时的拆卸检修。壳体内部预留了精准的插片固定槽位，两片平行布置的扁形导电插片尾部设置有接线压接结构，可直接与电源线的零、火线芯完成压接固定，插片伸出壳体的长度、间距完全符合国内民用插座的通用适配标准，插入插座后能够保证导电接触面积充足，避免接触不良引发的插片发热问题。壳体尾部设计有锥形的线缆出线口，出线口内部预留了线缆防弯折的缓冲空间，电源线穿出壳体的位置做了圆弧过渡处理，能够减少日常使用中线缆反复弯折导致的线芯断裂风险，同时出线口的尺寸与常规两芯电源线的外径匹配，装配后线缆与壳体之间不会出现过大旷量，避免外力拉扯时直接将线芯从插片接线端扯脱。整体外形采用圆润的弧面过渡设计，没有尖锐的棱角，握持插拔时的贴合手感舒适，壳体边缘的拼合台阶做了倒角处理，不会出现划手的问题。设计过程中充分考虑了安装边界的适配性，整体壳体的宽度、厚度控制在常规手持插拔的舒适尺寸范围内，插片的伸出长度既满足插座的接触深度要求，也不会因为过长导致插片根部受力弯折，壳体内部的空间布局紧凑，在容纳插片、接线端、紧固结构的前提下，尽可能压缩了整体体积，不会出现插在墙面插座上遮挡相邻插孔的问题。上下壳体的内部还设置了多道加强筋结构，既能够提升壳体的抗挤压、抗摔落强度，也可以对内部的插片、接线部位形成限位，避免插拔受力时内部组件出现移位，保证长期使用过程中的结构稳定性与电气连接可靠性。
