交错轴传动蜗杆蜗轮啮合副结构

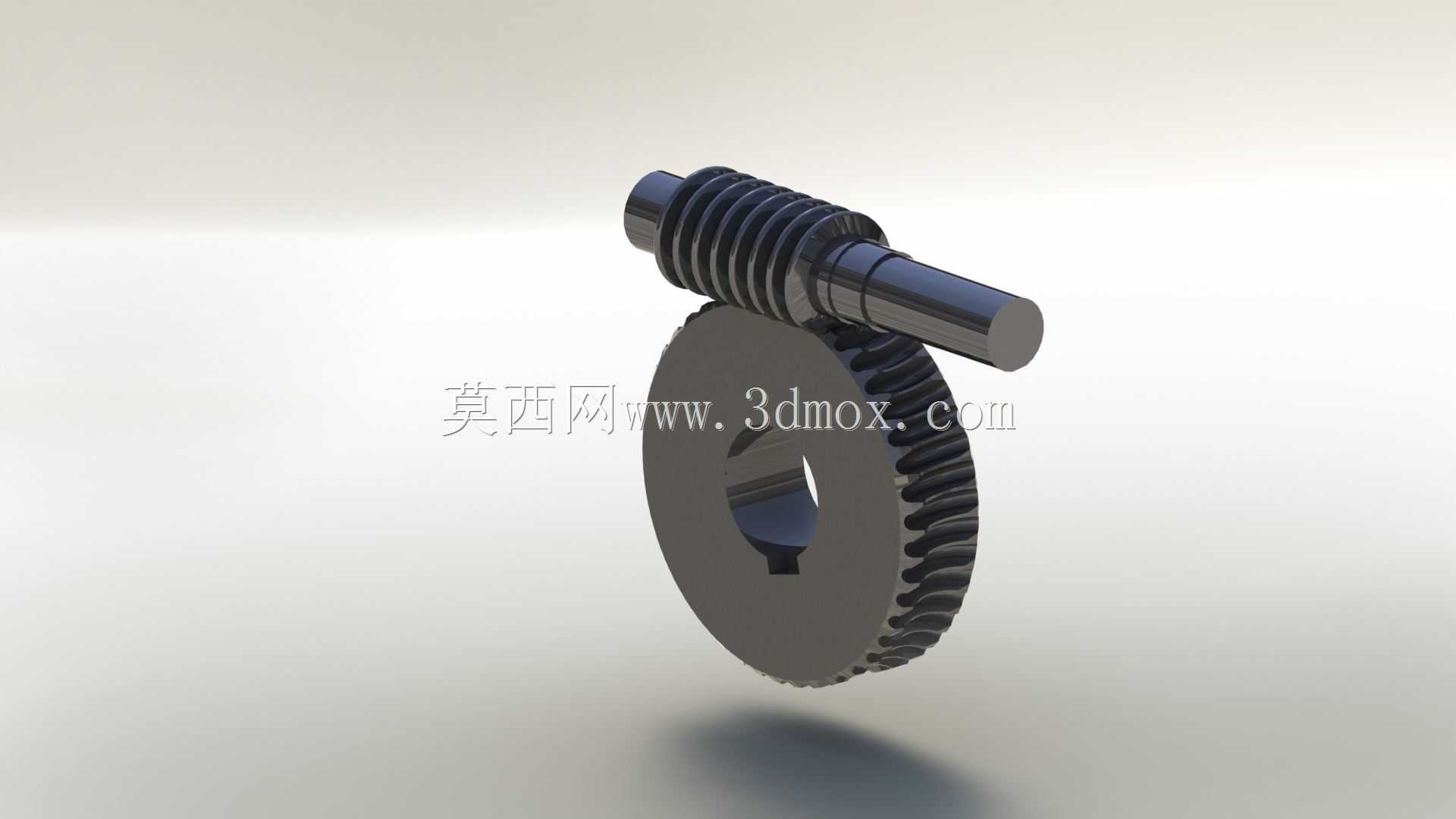

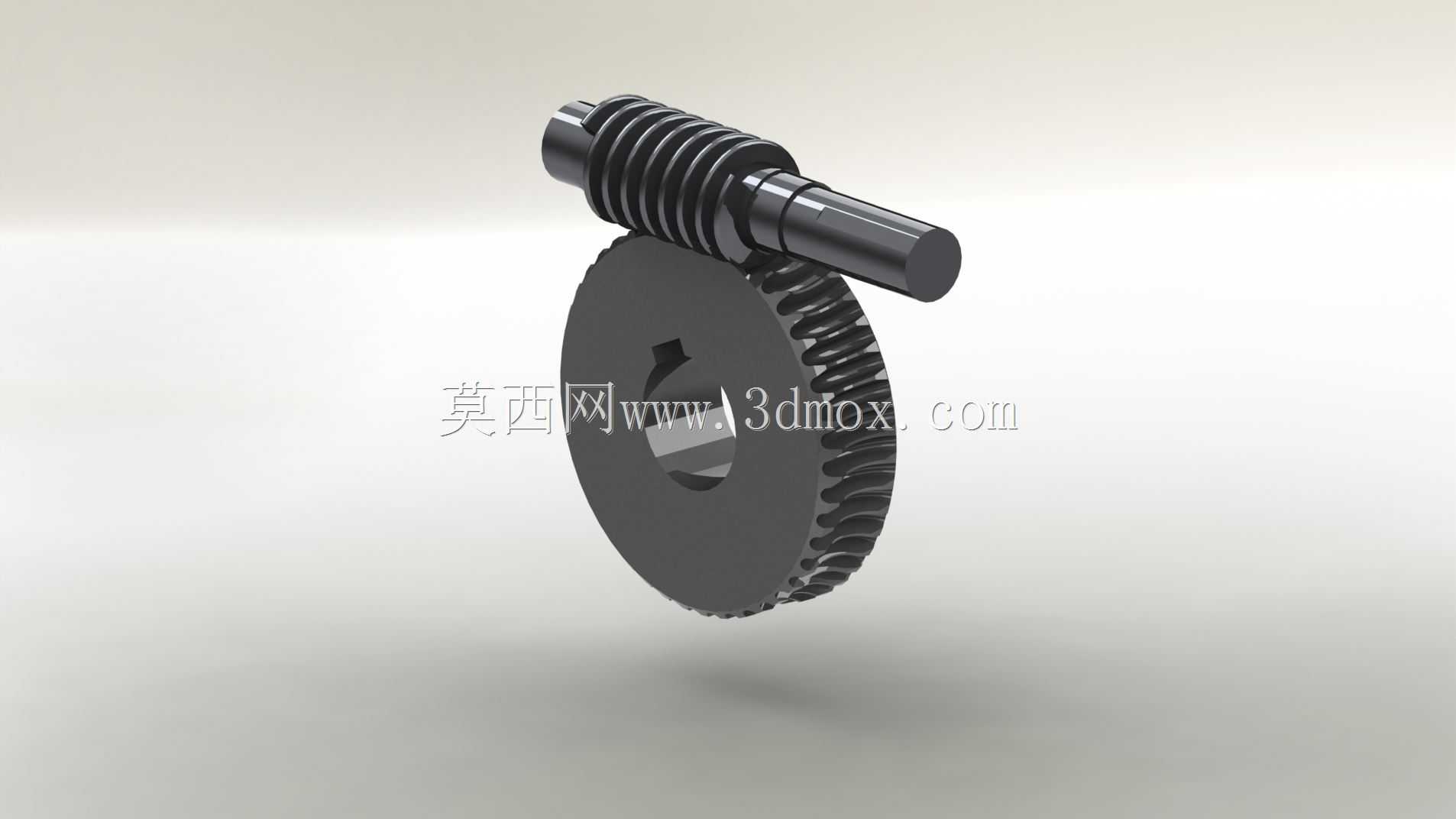

　　在重载低速、大传动比的交错轴动力传递场景中，蜗杆蜗轮啮合副是应用占比极高的传动结构，常见于输送线驱动单元、小型起重设备回转机构、机床进给传动链、自动化设备分度机构等需要反向自锁或大减速比的工况中。这套啮合副采用阿基米德圆柱蜗杆配渐开线齿形蜗轮的匹配方案，蜗杆与蜗轮轴线空间交错呈90度，单头蜗杆的设计可在较小结构空间内实现大传动比，同时具备反向自锁特性，即仅能由蜗杆驱动蜗轮转动，蜗轮无法反向带动蜗杆，可在起重类设备中省去额外的制动机构，避免负载下坠风险。

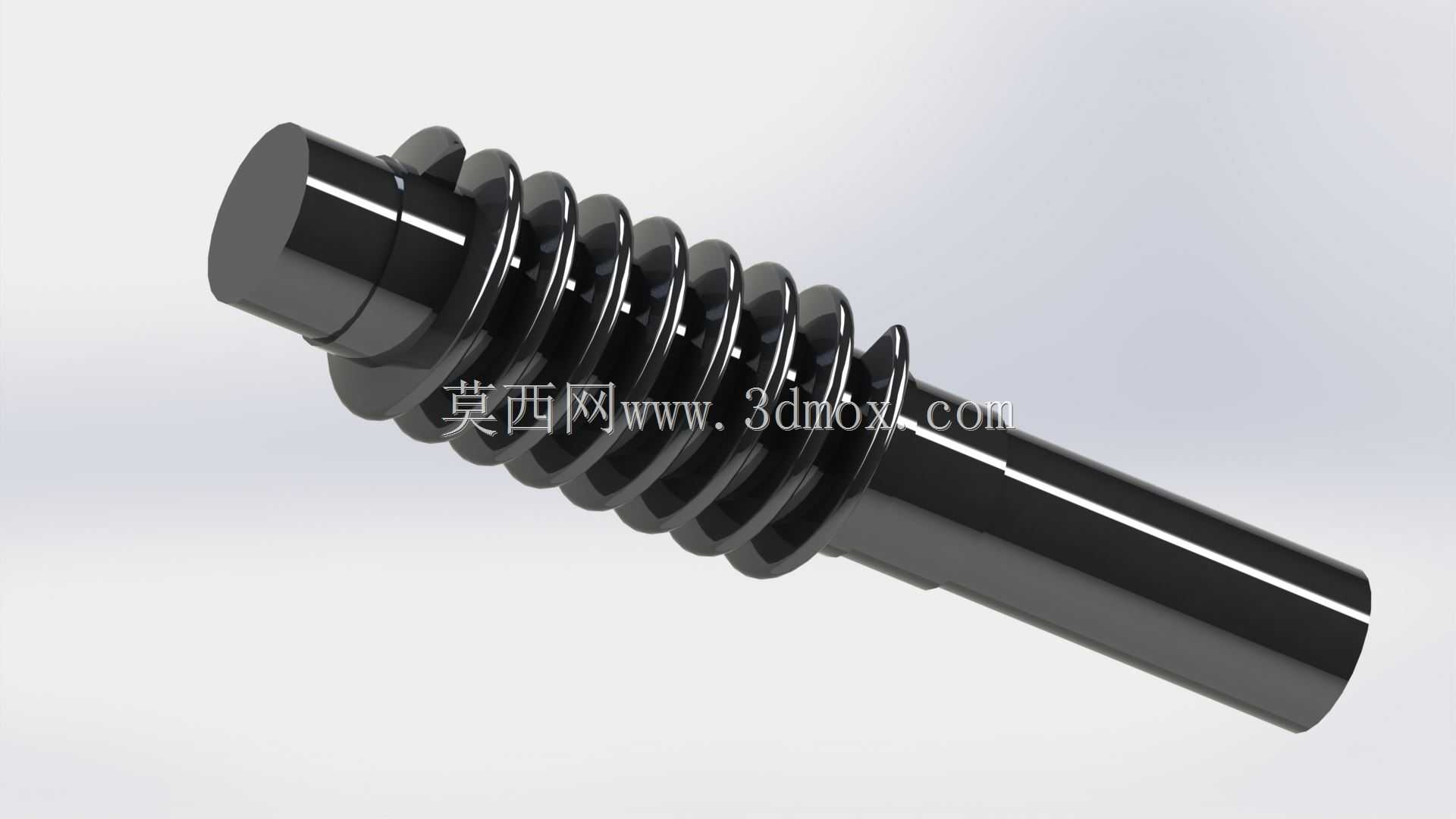

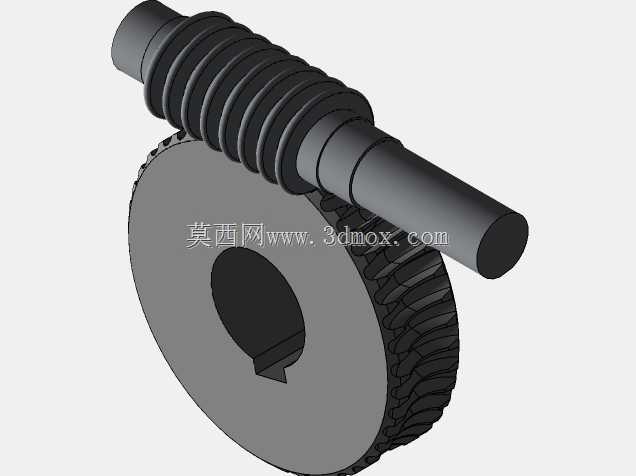

　　从结构设计逻辑来看，蜗杆部分采用轴齿一体结构，蜗杆齿段两侧预留有轴承安装轴颈，轴颈直径小于蜗杆齿根圆直径，装配时可直接从箱体一侧穿入，与两端深沟球轴承配合完成径向定位，轴端预留的键槽可通过平键与驱动电机、联轴器或带轮连接，实现动力输入。蜗轮部分采用轮缘与轮毂一体式结构，中心孔为带键槽的通孔，可直接与输出轴配合传递扭矩，轮毂端面的凸台结构可用于安装止动垫圈或锁紧螺母，限制蜗轮在轴向上的窜动，保证啮合间隙稳定。

　　在啮合特性设计上，蜗杆齿面经过导程角匹配计算，与蜗轮齿面形成线接触而非点接触，相比交错轴斜齿轮传动具备更高的承载能力，传动过程中多齿同时啮合，冲击载荷小，运行噪音更低。蜗轮齿圈的齿形根据蜗杆参数做了包络设计，齿向弧度完全匹配蜗杆的螺旋升角，可保证啮合过程中齿面接触应力均匀分布，避免局部应力集中导致的齿面磨损过快问题。

　　安装边界方面，蜗杆的轴颈长度、轴承位间距需要匹配箱体的轴承座孔距，装配时需保证蜗杆轴线与蜗轮轴线的中心距误差控制在允许公差范围内，同时要保证两轴线的垂直度误差不超出设计值，否则会出现齿面偏载、啮合间隙不均、传动效率下降甚至卡滞的问题。蜗轮的中心孔直径、键槽尺寸与配套输出轴形成公差配合，轮毂外径与箱体内部的避空位预留足够间隙，避免转动过程中与箱体或其他周边零部件发生干涉。

　　实际选型应用中，这套啮合副的传动比可通过蜗杆头数与蜗轮齿数的比值调整，单头蜗杆适合大减速比、对自锁有要求的工况，多头蜗杆则可提升传动效率，适合对传动速度有要求的场景。齿面润滑方面，由于啮合过程中齿面存在相对滑动，通常采用油浴润滑方式，箱体内部加注合适粘度的齿轮油，可在齿面形成油膜，降低齿面磨损，延长部件使用寿命。在长期运行工况下，还需考虑齿面的耐磨性能，蜗轮齿圈部分可根据负载等级选用锡青铜等耐磨材质，蜗杆部分采用合金钢淬火处理，匹配不同的负载与转速需求。

　　在结构细节处理上，蜗杆齿段两端做了倒角处理，避免装配时齿端刮伤轴承密封件，同时可引导润滑油进入啮合区域。蜗轮的齿端也做了倒棱处理，去除加工毛刺，避免啮合初期出现齿面刮伤的问题。中心键槽的位置与齿形的相对位置经过精度校准，可保证输出轴的传动相位准确，在分度机构应用中可保证分度精度符合设计要求。
