往复式动力传动用十字头构件

　　在往复式压缩机、柱塞泵、蒸汽机这类依靠直线往复动作完成介质压缩或动力传递的设备中，十字头是连接侧向往复活塞杆与侧向传动连杆的核心中间构件，它的核心作用是把连杆传递的摆动动力转化为活塞杆的纯直线往复动作，同时承担侧向力的平衡抵消，避免活塞杆承受径向弯矩出现密封件偏磨、杆体弯曲的故障。日常现场检修中遇到的活塞环异常偏磨、填料密封寿命不足、活塞杆跳动量超差的问题，追根溯源有近四成和十字头的导向间隙超差、连接销孔同轴度偏差、安装基面贴合度不足直接相关，因此这个构件的设计精度直接决定了整台往复类设备的运行可靠性与检修周期。

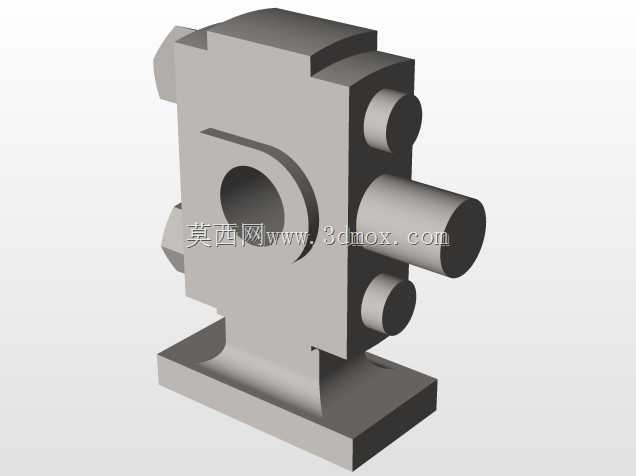

　　从结构设计逻辑来看，这个十字头采用整体式铸造后精加工的结构方案，底部设置的一体化矩形安装基座是整个构件的滑动导向基准，基座的上下两个平行平面需要和设备机身的十字头滑道做精密配合，配合面的平面度、粗糙度以及两个面的平行度公差都控制在微米级，确保十字头在滑道内做往复运动时不会出现卡滞、偏斜的问题，基座的宽度尺寸严格匹配滑道的安装槽宽，侧向预留的热膨胀间隙经过反复核算，既不会因为间隙过大导致运动过程中出现横向冲击，也不会因为间隙过小在设备运行升温后出现热胀抱死的故障。

　　构件主体的中间位置开设了贯通的活塞杆连接孔，孔的轴线和底部导向基面的平行度有严格要求，活塞杆穿入这个孔之后，会通过侧面的锁紧结构实现刚性固定，确保活塞杆的运动方向和十字头的往复方向完全同轴，避免活塞杆运行时出现径向跳动。主体的上下两侧对称布置了同轴的连杆销安装凸台，两个凸台的销孔保持严格同轴，用来安装十字头销，连杆的小头端就通过这个销和十字头实现铰接，连杆摆动过程中产生的侧向分力会通过十字头主体传递到底部的导向基座，再由滑道的支撑面平衡掉，最终只保留沿活塞杆轴线方向的作用力传递给活塞组件，从根源上消除活塞杆承受的径向载荷。

　　设计过程中需要重点考量几个核心边界：首先是十字头销孔和活塞杆安装孔的空间位置度，两个孔的轴线需要保持严格的空间垂直且共面，一旦出现位置偏差，连杆摆动时就会产生附加的扭转力矩，导致十字头在滑道内出现偏载，轻则加速滑道摩擦面的磨损，重则出现十字头断裂的恶性设备事故；其次是各个受力部位的壁厚设计，十字头在运行过程中要承受交变的冲击载荷，尤其是销孔周边、基座和主体连接的过渡位置，都是应力集中的高发区域，因此这些位置都做了大圆弧过渡处理，避免直角结构带来的应力集中问题，同时通过有限元分析反复核算不同载荷工况下的应力分布，确保构件在最大爆发压力工况下仍有足够的安全裕度。

　　安装适配方面，这个十字头的基座长度、主体外廓尺寸都严格对应中系列往复动力设备的滑道安装空间，不需要额外做结构修改就可以直接适配同规格的机身滑道，侧面预留的润滑油路通道可以和机身的强制润滑系统对接，运行过程中压力润滑油会通过油路通道输送到十字头销的配合面、基座和滑道的配合面，形成稳定的油膜降低摩擦磨损。和分体式十字头相比，这种整体式结构的装配累积误差更小，刚性更强，更适合中高载荷、长周期连续运行的工况，在石化行业的往复压缩机、油田的抽油柱塞泵、工业蒸汽往复泵这类设备上都有广泛的应用场景。实际建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了对应设置，导向面的粗糙度要求、销孔的圆柱度要求、连接螺纹的精度等级都和实际加工工艺保持一致，既可以直接用来做装配干涉校验、运动仿真模拟，也可以作为加工生产的结构参考，帮助设计人员快速完成十字头组件的选型适配与结构优化。
