瓦楞纸箱自动折封成型设备结构设计

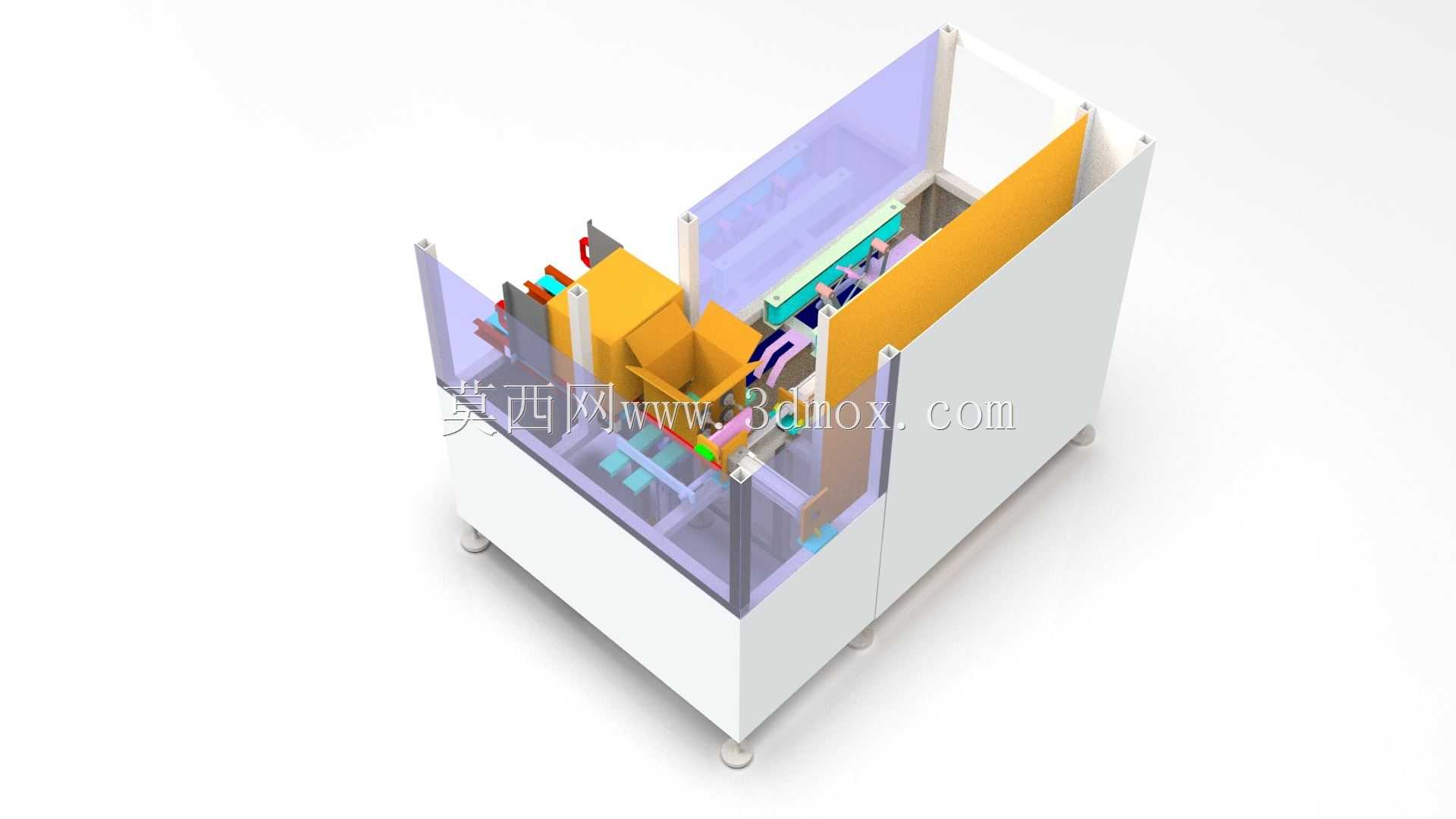

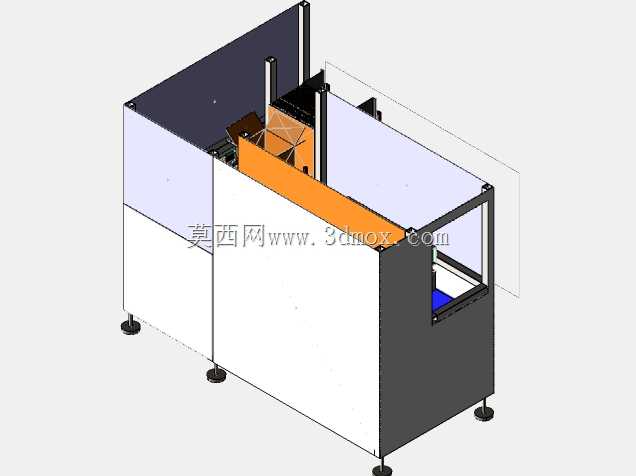

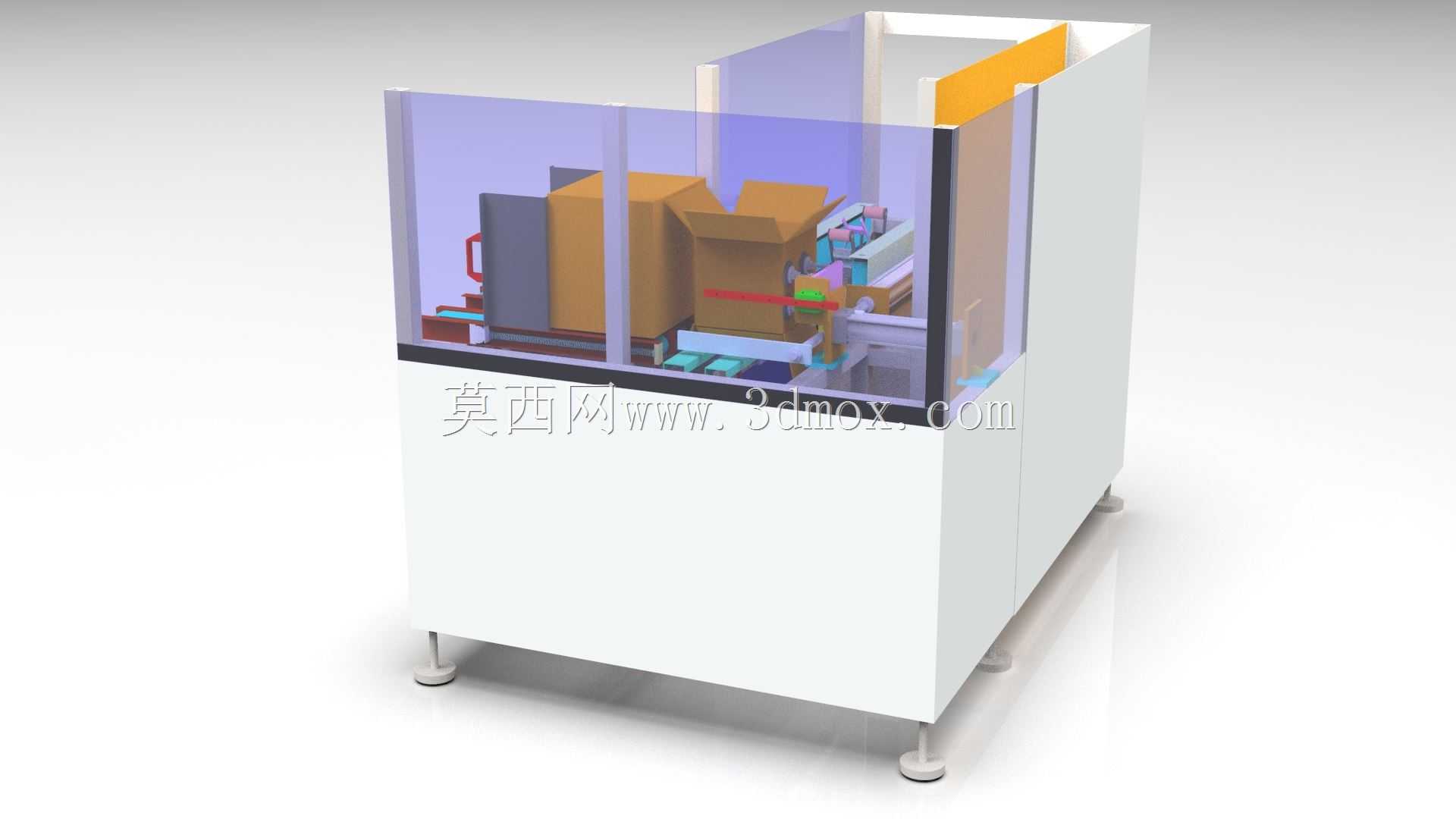

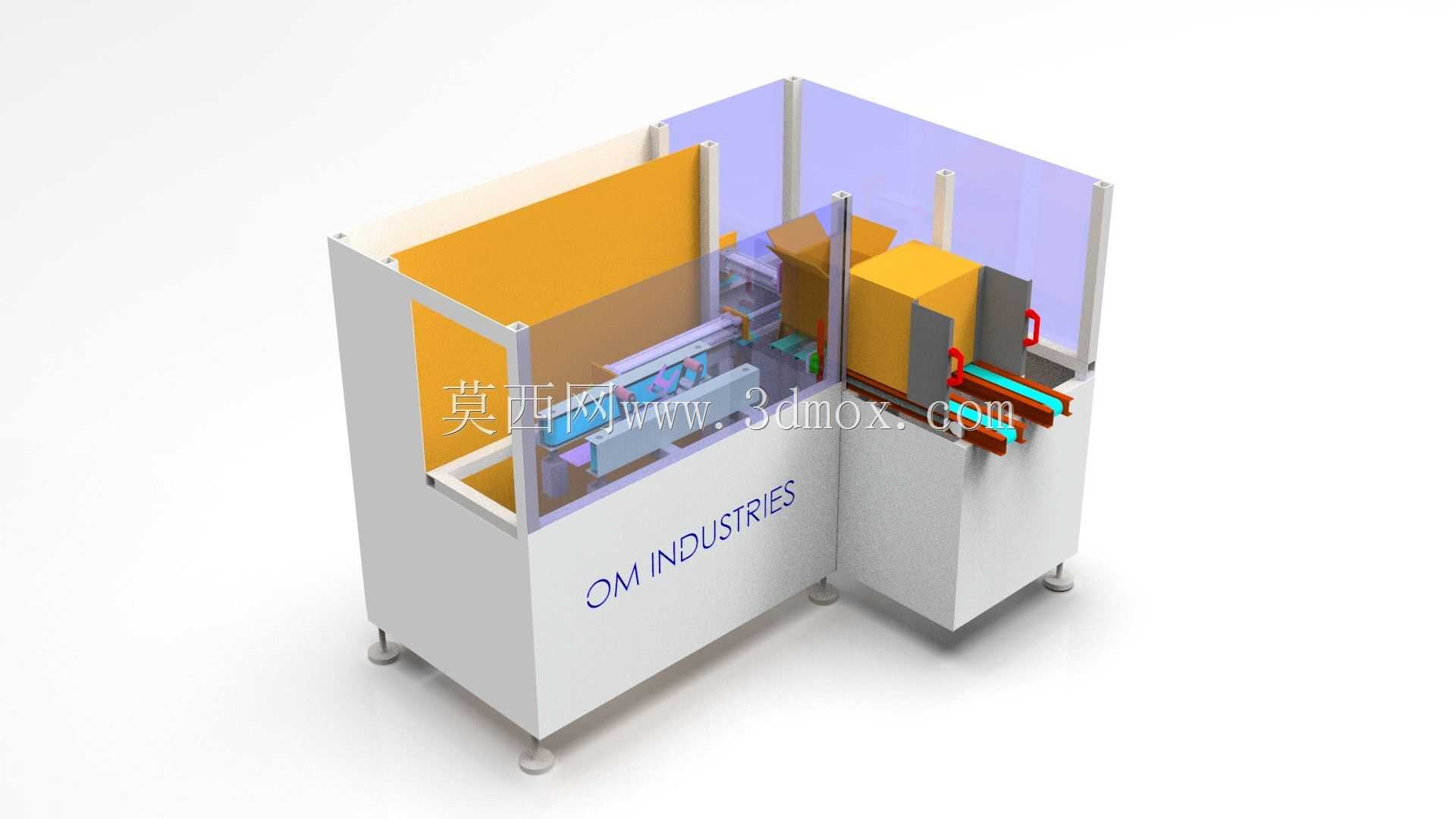

　　在快消品、电子元器件、食品加工等批量出货的生产场景中，瓦楞纸箱的折边、密封工序长期依赖人工操作，不仅折边精度一致性差，封箱胶带的贴合偏差也容易导致运输过程中箱体开裂，这款设备正是针对该类工序痛点开发的专用作业单元。从结构布局来看，设备采用L型工位排布，进料段对接生产线纸箱来料工位，待成型的平展瓦楞纸板经输送辊道送入折边工位后，侧边定位机构先完成纸板的基准对齐，避免折边过程中出现偏斜错位。折边执行组件采用多组联动摆臂结构，先完成纸箱底部折翼的依次压合，再通过顶升机构将箱体撑起至标准立方形态，整个折边动作的行程参数匹配常规运输用瓦楞纸箱的楞型厚度，不会出现压溃纸板楞芯、折边开裂的问题。设备的密封工位集成了胶带贴合与压平组件，

　　当折边完成的箱体输送至该工位时，胶带卷自动出料，切刀按照箱体周长精准切断胶带，配合柔性压辊将胶带紧密贴合在纸箱接缝处，避免出现气泡、翘边等密封缺陷。设备外围设置了透明防护围挡，既可以观察内部作业状态，也能防止作业人员误触运动部件引发安全风险，底部配置可调式支撑脚，可根据现场生产线的输送高度调整设备整体水平度与对接高度，安装时无需额外制作复杂的安装基座，仅需在平整硬化地面完成固定即可对接上下游输送线。从设计逻辑上，该设备的各执行单元采用模块化拆分思路，折边摆臂、输送辊道、密封组件均可单独拆卸维护，易损件更换无需拆解整体机架，能够大幅降低产线停机维护的时间成本。设备的运动路径经过仿真验证，各动作节点的衔接间隙控制在合理范围，

　　不会出现动作干涉、卡滞的问题，针对不同尺寸规格的瓦楞纸箱，可通过调整定位挡块的位置、折边摆臂的行程参数快速适配，无需更换大量定制工装，能够满足多规格纸箱混线生产的作业需求。在实际产线布局中，该设备可直接对接前端的产品装箱工位与后端的码垛工位，形成完整的包装作业链路，替代传统人工折箱封箱的作业模式，单台设备的作业效率可匹配中等产能生产线的出货节奏，大幅降低包装工序的人工投入，同时保证纸箱成型与密封质量的一致性，减少因包装不合格导致的运输损耗。
