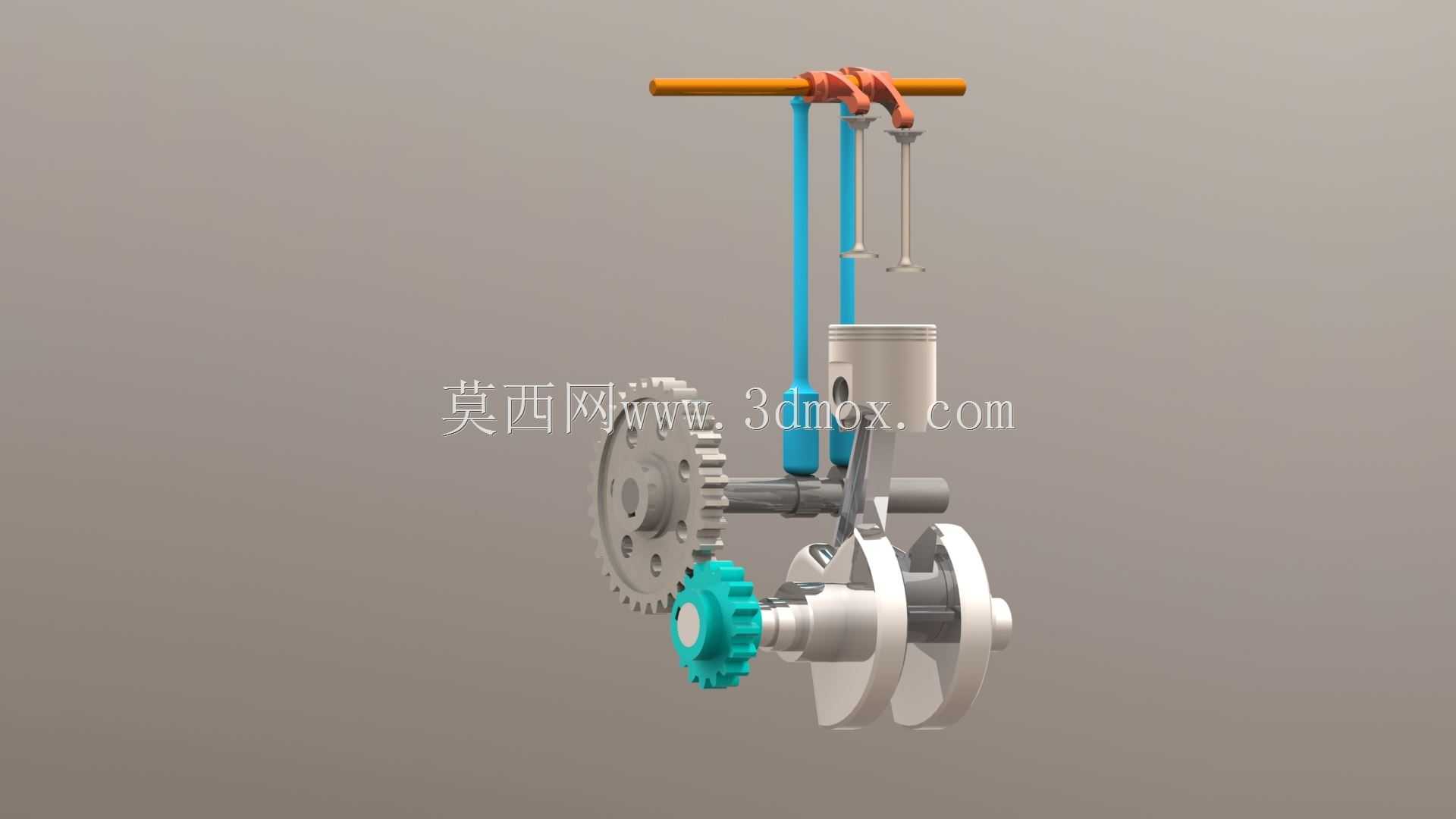

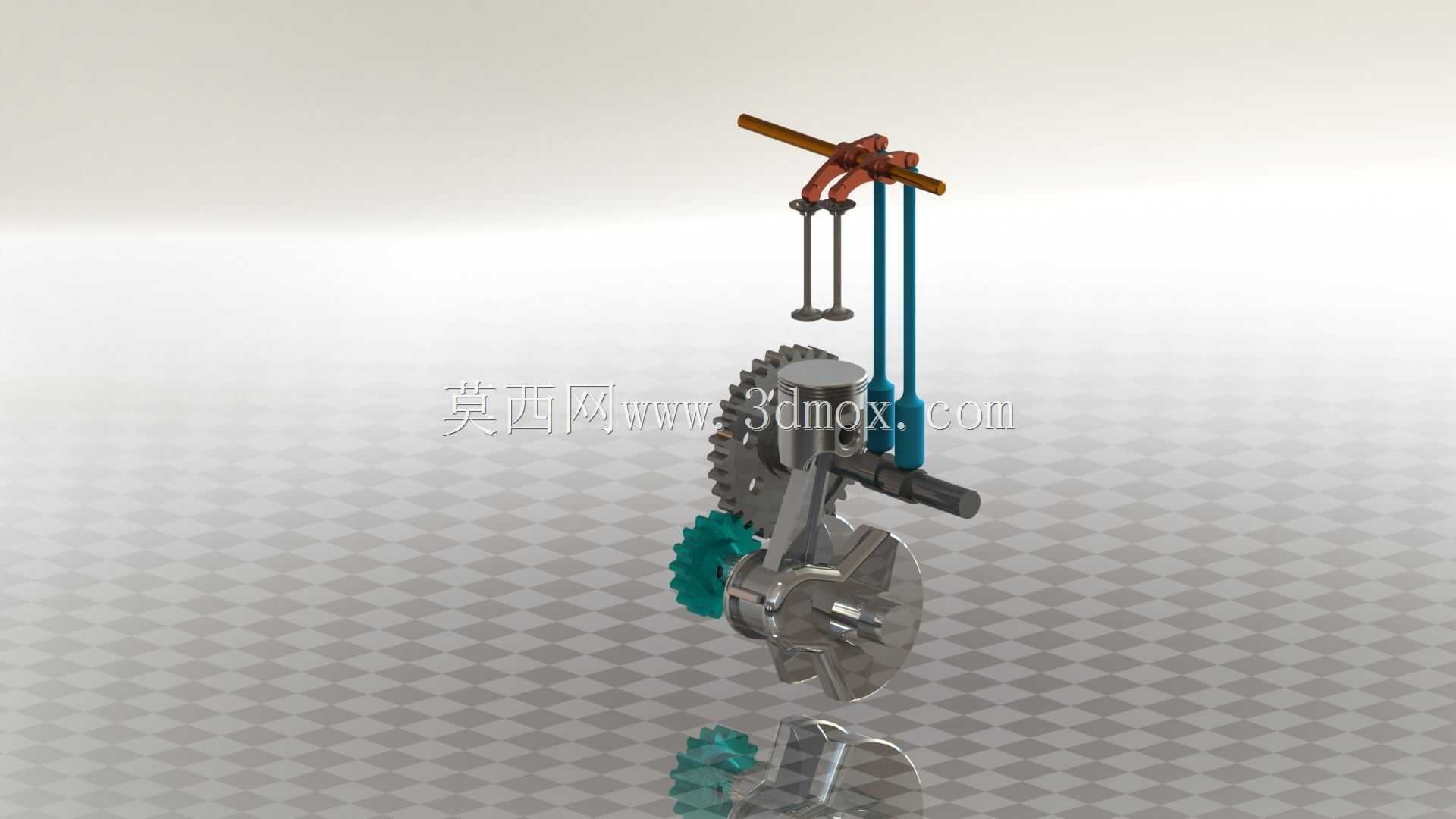

单缸内燃机曲柄连杆配气机构总成结构

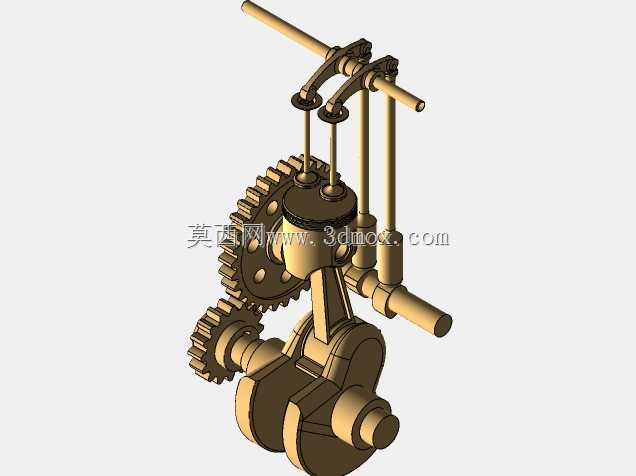

　　这套结构还原了单缸内燃机核心运动单元的完整传动逻辑，覆盖从动力输出到进排气控制的全链路运动副配合关系，在小型通用动力设备、摩托车动力单元、小型发电机组、农用机械动力端的结构设计验证环节，这类完整的运动机构模型可直接用于运动干涉校验、传动比匹配核算、零部件安装边界确认等前期开发工作。从实际功能落地角度看，这套结构完整复现了内燃机做功循环中三个核心运动链路：曲轴端的动力输出路径、活塞连杆的往复-旋转运动转换路径、凸轮轴驱动的配气正时控制路径，三个路径通过齿轮组实现严格的传动比匹配，保证气门开闭时机与活塞上下止点位置的对应关系完全符合四冲程内燃机的正时要求，避免实际运行中出现气门撞活塞、配气相位偏差导致的动力不足或反流问题。

　　设计过程中优先保证了各运动副的间隙预留合理性，活塞与气缸壁的配合间隙、连杆大小端与活塞销、曲轴曲柄销的转动间隙、气门杆与气门导管的滑动间隙、齿轮啮合的侧隙都按照通用小排量内燃机的常规设计值做了预留，建模时所有配合面都做了公差带的虚拟匹配，不需要额外调整即可直接生成工程图用于零部件加工参考。外形尺寸方面，整套机构的横向安装边界以曲轴两端输出轴的轴肩为基准，轴向总宽度控制在适配单缸125-150mL排量机型的常规尺寸范围内，纵向安装边界以气缸盖顶面的气门弹簧座安装面到曲轴箱底部安装面的距离为基准，可直接适配现有通用小排量单缸机的箱体安装孔位，不需要对原有箱体结构做大规模修改即可完成替换验证。

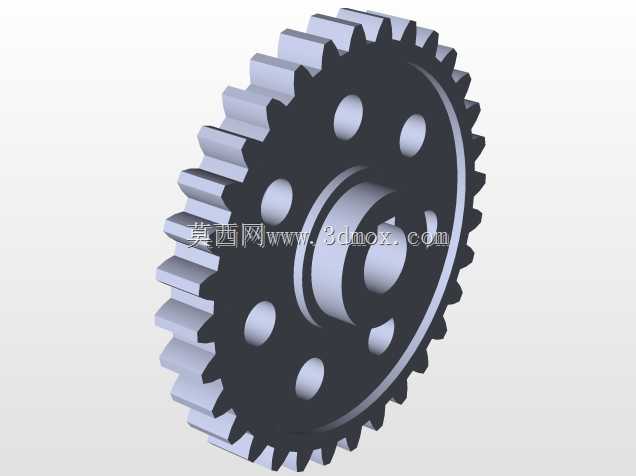

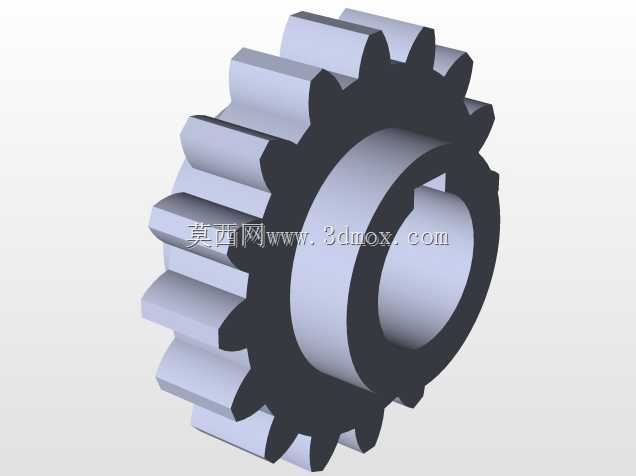

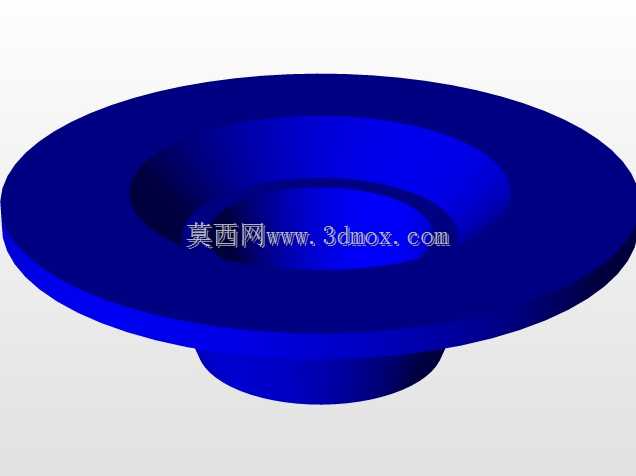

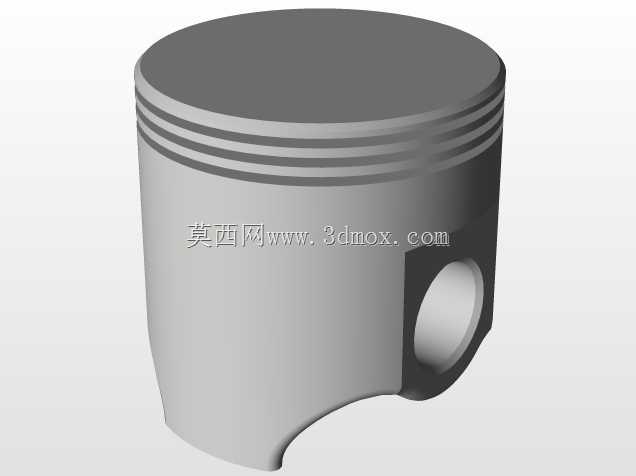

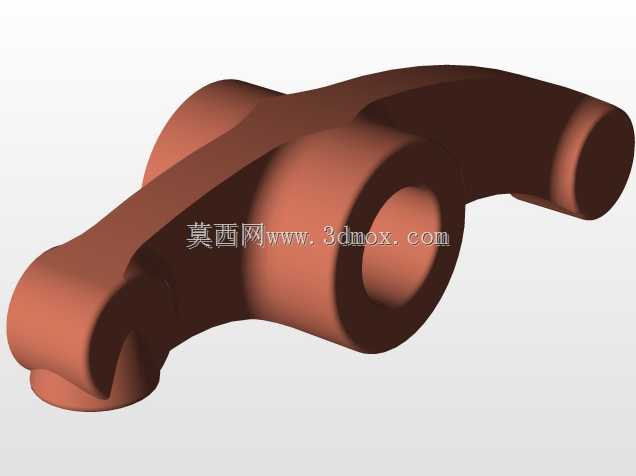

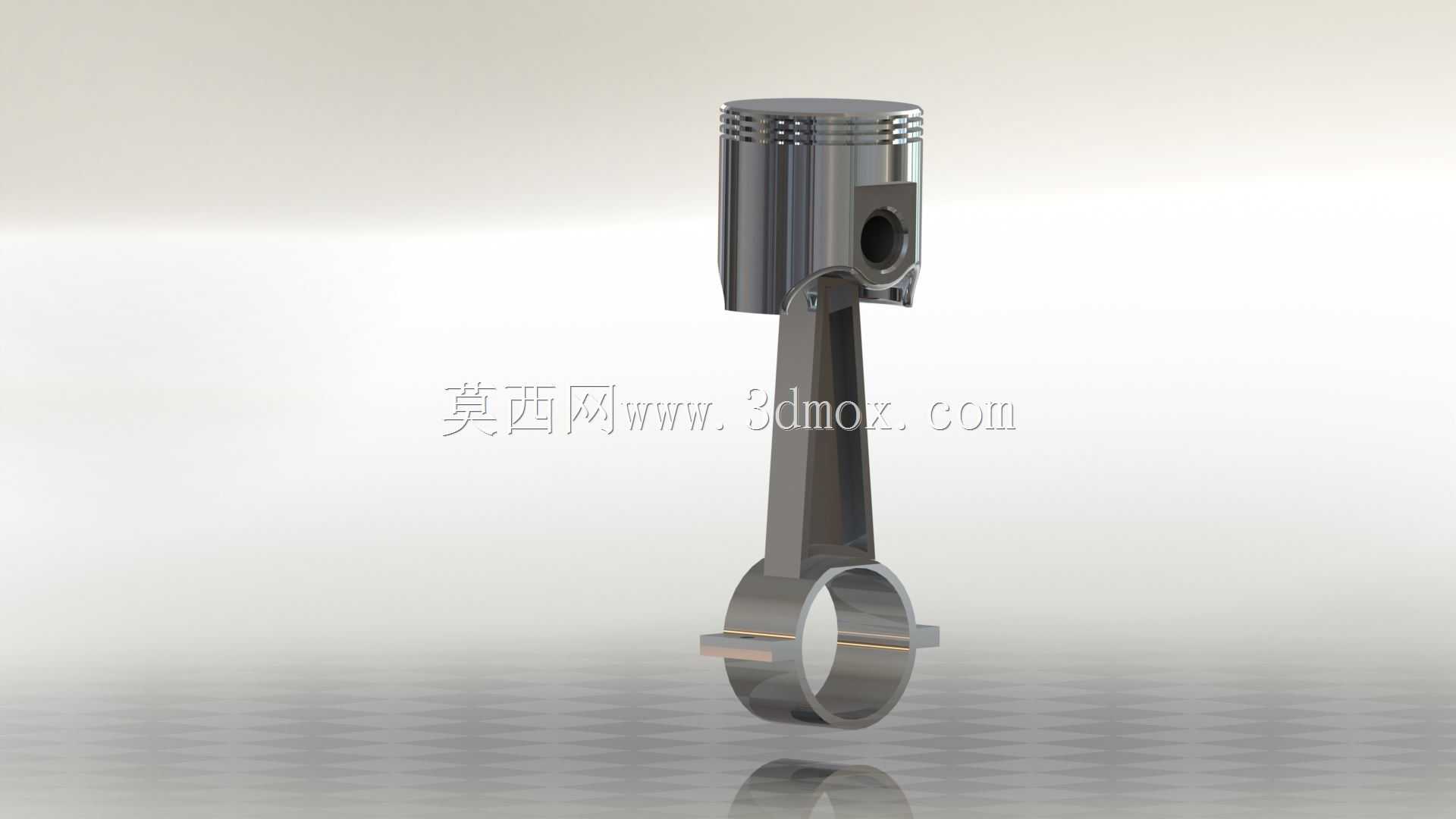

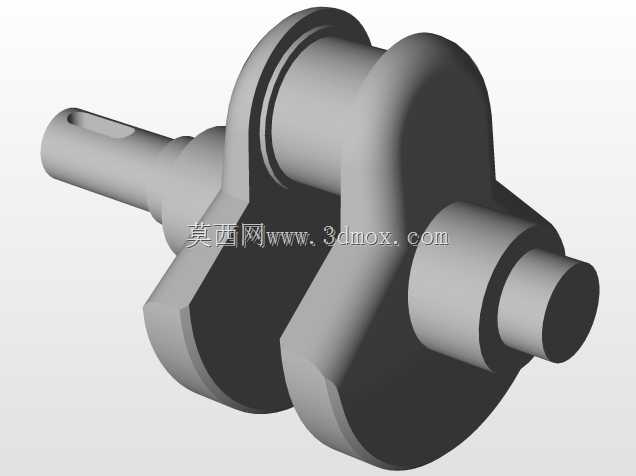

　　配气机构部分采用侧置凸轮轴通过挺柱驱动气门的结构，两根进排气门的中心线与气缸中心线保持平行，气门弹簧的安装位预留了足够的弹簧压缩行程空间，避免气门最大升程时弹簧出现并圈失效的问题；凸轮轴与曲轴之间通过两级齿轮传动实现2:1的传动比，齿轮的齿形采用标准渐开线圆柱直齿，啮合位置做了适当的错位调整，保证传动过程中齿侧间隙均匀，运行噪音控制在合理区间。曲柄连杆部分采用整体式曲轴搭配分体式连杆的结构，曲柄配重块的偏心质量按照活塞连杆组的往复运动质量做了匹配设计，可有效抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度；活塞顶部采用平顶设计，避免与气门开启位置产生干涉，活塞销孔的中心线相对活塞中心线做了微小的偏移设计，

　　可降低活塞换向时对气缸壁的拍击噪音，延长气缸套的使用寿命。齿轮传动组除了承担曲轴到凸轮轴的正时传动外，还预留了外接附件的驱动接口，可直接拓展驱动机油泵、平衡轴等附属部件，不需要额外增加传动齿轮组，简化了整机前端的传动结构。建模过程中所有零部件的装配层级都按照实际装配顺序做了拆分，从曲轴箱安装基准开始，依次装入曲轴、齿轮组、连杆活塞组件、气缸套、气缸盖、气门组件、凸轮轴组件，每个装配步骤的配合约束都完全符合实际装配工艺要求，可直接用于生成装配作业指导书，指导一线装配人员完成整机的组装工作，也可用于职业院校机械类专业的内燃机结构教学演示，帮助学员直观理解各部件的运动关系与配合逻辑。在实际选型参考中，这套结构的各零部件参数可根据目标机型的排量、压缩比、额定转速做等比例缩放调整，齿轮模数、曲轴曲柄半径、连杆长度、活塞直径、气门直径等核心参数都做了参数化关联，修改核心参数后可自动更新所有关联部件的尺寸，大幅缩短同系列不同排量机型的开发周期，减少重复建模的工作量。
