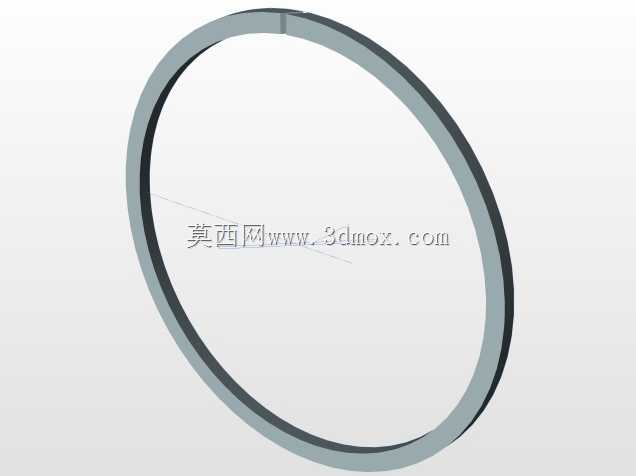

星型排布活塞连杆径向动力机构

项目分类:发动机 发布时间:2022-01-04 ID:482922
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构
  • 星型排布活塞连杆径向动力机构

  这套径向排布的活塞连杆动力核心,最早在航空活塞动力领域得到大规模应用,早年轻型通航飞机、小型螺旋桨飞行器对动力单元的功率密度、迎风面积控制有极高要求,多缸环形围绕中心曲轴布置的结构,能在更小的整机轮廓下实现更大的排量输出,相比直列多缸结构,曲轴长度大幅缩短,整机刚性更好,高速运转下的曲轴挠曲变形量更小,同时每一组活塞连杆组件的运动惯性可以在径向形成对称抵消,整机运转的振动水平更低,不需要额外加装大质量的平衡轴结构就能实现不错的平顺性。除了航空领域,这类结构也在小型固定动力站、特种作业机械、早期摩托动力单元上有过应用场景,部分对径向尺寸不敏感但追求短轴距动力输出的设备,也会参考这类结构的布置逻辑做定制化设计。

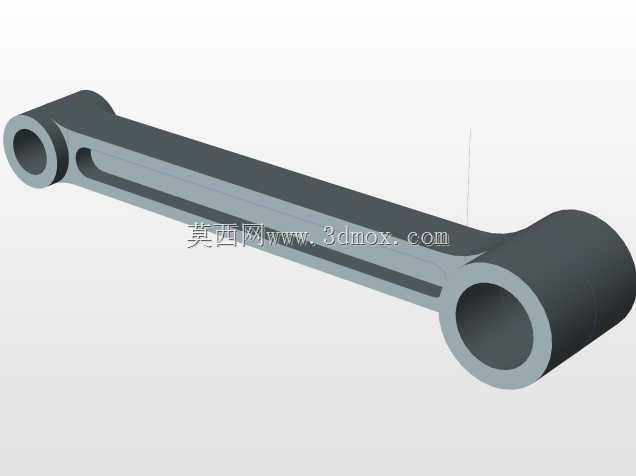

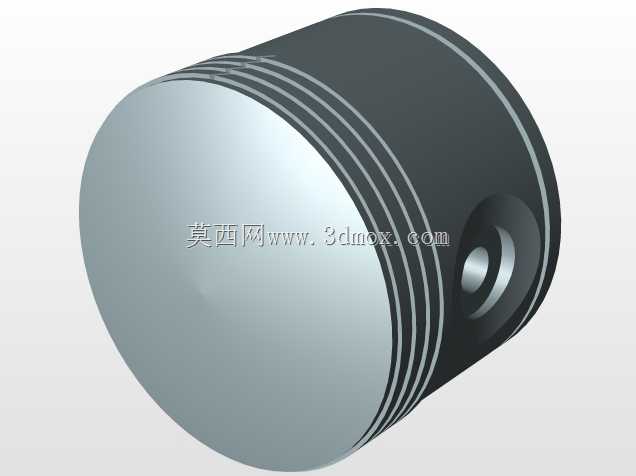

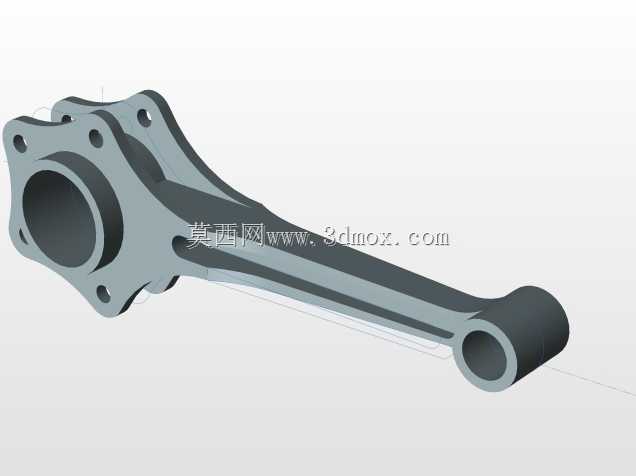

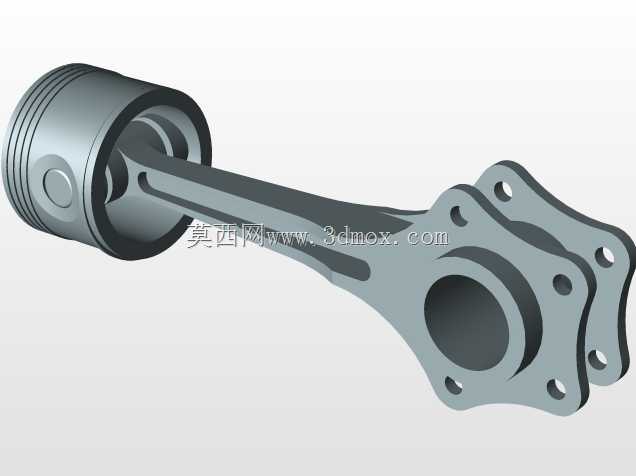

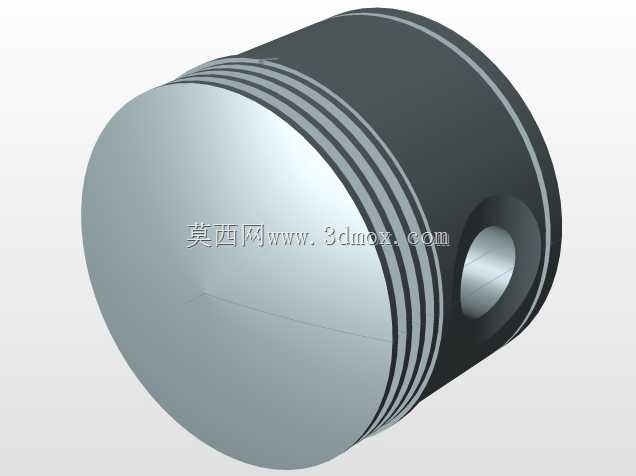

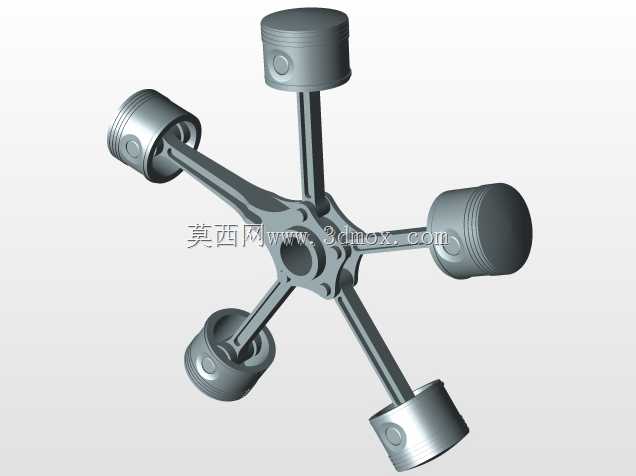

  从功能特性上看,这套机构的核心是将六个活塞的往复直线运动,通过各自的连杆传递到中心的曲柄销位置,最终转化为曲轴的旋转扭矩输出。每一个活塞组件都包含活塞本体、活塞环槽、活塞销座结构,活塞裙部的型线设计需要考虑热态下的膨胀余量,避免工作温度升高后活塞在气缸内出现卡滞,活塞销座的位置偏移设计也能在做功冲程瞬间减小活塞对气缸壁的侧压力,降低敲缸风险与摩擦损耗。连杆部分采用工字型截面结构,在保证足够的抗拉、抗压强度的前提下,尽可能降低连杆自身的往复运动质量,减小惯性力带来的运转负载,连杆大端与中心曲柄的连接采用铰接式布局,主连杆直接固定在曲柄销上,其余副连杆通过铰接销连接在主连杆的大端凸缘上,这种结构能避免多连杆大端在同一曲柄销上堆叠带来的轴向尺寸过大问题,同时保证各缸的运动相位精准对应设计的点火间隔角。

  设计过程中首先要确定的是气缸的中心夹角,六缸径向布置的相邻气缸夹角为60度,这个角度能保证各缸的做功冲程均匀间隔,每60度曲轴转角就有一个气缸进入做功行程,动力输出的连贯性更好,扭矩波动更小。中心曲柄的偏心距直接决定了活塞的行程长度,结合选定的缸径参数就能确定单缸排量,六缸排量总和就是整机的基础排量,设计时需要平衡行程与缸径的比值,短行程大缸径的结构更适合高转速运转,长行程小缸径的结构低转速扭矩输出更好,需要根据目标应用场景的动力需求做匹配。活塞在上止点位置时,活塞顶面与气缸盖之间的压缩余隙需要严格控制,余隙过小容易在热态下出现活塞碰气门、碰缸盖的故障,余隙过大会导致压缩比不足,燃烧效率下降,动力输出达不到设计指标。

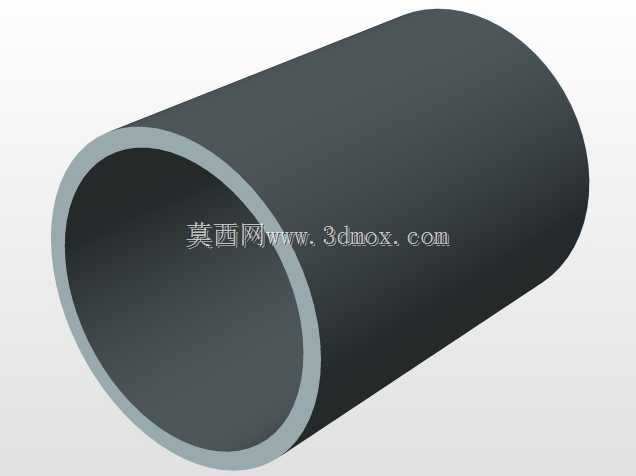

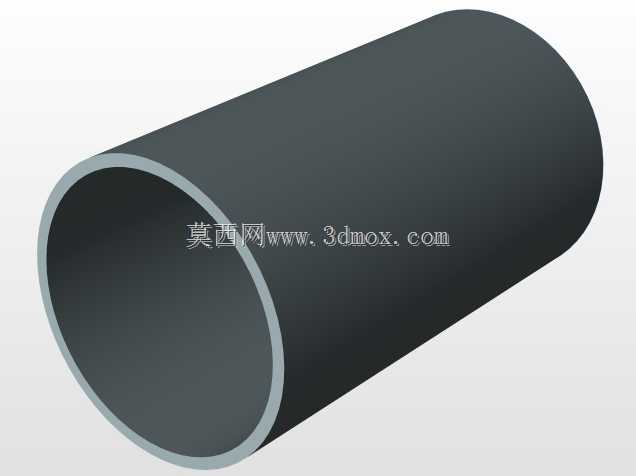

  安装边界方面,这套机构的径向最大轮廓由活塞处于外止点时的最外侧位置决定,所有气缸的安装法兰面都处于同一垂直于曲轴轴线的平面上,气缸中心到曲轴旋转中心的距离为曲柄偏心距与连杆中心距、活塞压缩高度的总和,设计整机安装支架时需要在径向预留足够的散热风道空间,尤其是风冷机型,气缸之间的空隙需要保证冷却气流能顺利掠过气缸外壁的散热片,带走燃烧产生的热量。曲轴的轴向定位需要在前端或者后端设置止推轴承,限制曲轴运转过程中的轴向窜动量,窜动量过大会导致连杆活塞的偏磨,也会影响后端动力输出连接的同轴度。连杆与活塞销、曲柄销的配合间隙需要根据工作转速、润滑方式做调整,压力润滑工况下间隙可以适当放大,飞溅润滑工况下需要控制间隙在更小的范围内,避免机油压力不足导致的连杆轴承烧蚀。

  实际建模过程中,每一个活塞的环槽尺寸、活塞销孔的同轴度、连杆大小端孔的平行度都需要严格按照公差要求做参数化设计,后续生成工程图时可以直接调用建模时的参数标注形位公差,减少后续出图的工作量。中心曲柄的平衡块设计需要结合所有活塞连杆组件的往复惯性力、旋转惯性力做精确计算,平衡块的质心位置与质量需要匹配惯性力的抵消需求,避免整机运转时出现过大的振动。这类径向结构的润滑系统设计相比直列结构更有特点,因为部分气缸在工作时处于倒置、侧置状态,机油回流路径需要做专门的设计,避免机油在气缸盖内堆积,进入燃烧室造成烧机油的问题。
