单曲柄往复运动转换机械结构

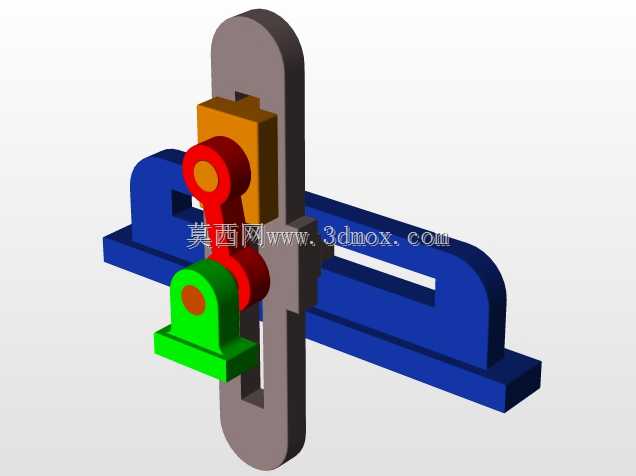

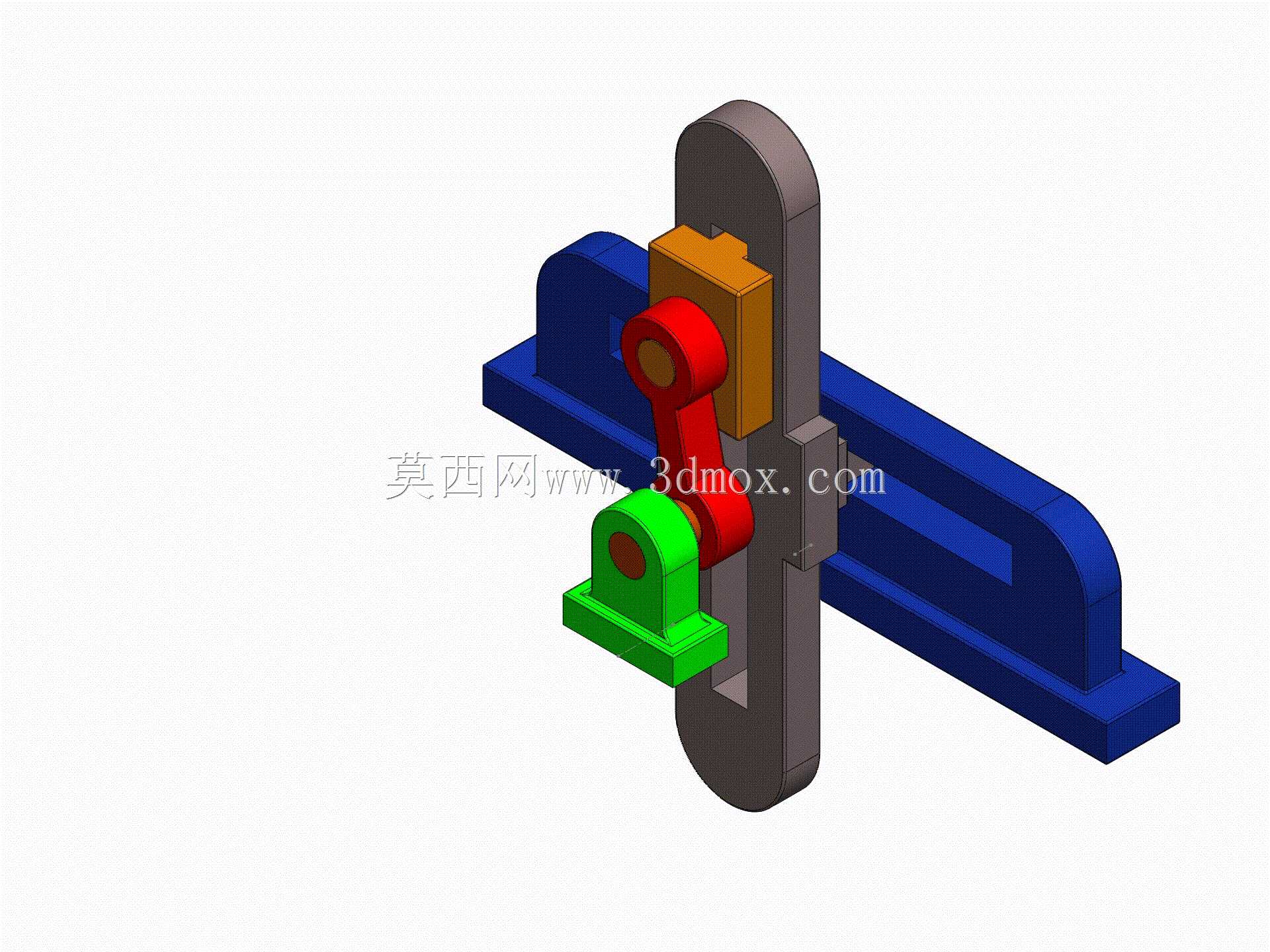

　　在轻工生产线的送料工位、小型冲压设备的进给单元以及自动化装配线的直线驱动模块里，单曲柄机构是把旋转动力转化为可控直线往复动作的核心基础部件，很多入门级自动化设备的动力端都会优先选用这类结构，核心原因是其传动链路短、构件数量少，长期运行的故障点远少于多连杆组合结构，日常维护仅需关注铰接位的磨损量即可。这套单曲柄结构的设计逻辑完全围绕稳定的运动转换展开，没有冗余的装饰性结构，所有构件的形态都服务于传动功能：底部的蓝色安装基座是整个机构的承载基准，基座上集成了直线导向槽，为滑动构件提供精准的直线运动约束，导向槽的截面采用矩形设计，配合滑动件上的对应凸台，能承受传动过程中产生的侧向倾覆力矩，避免滑动过程中出现卡滞。

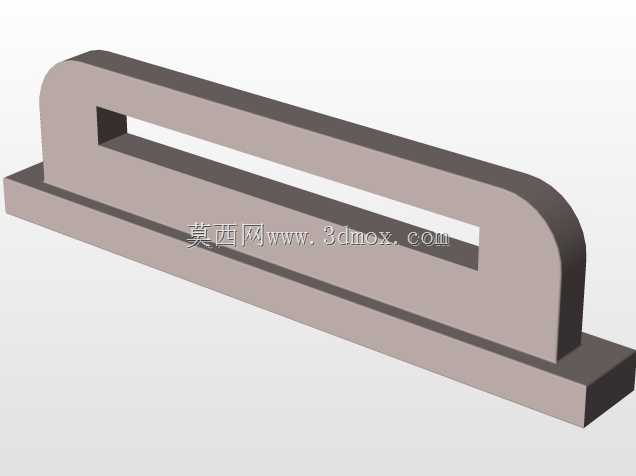

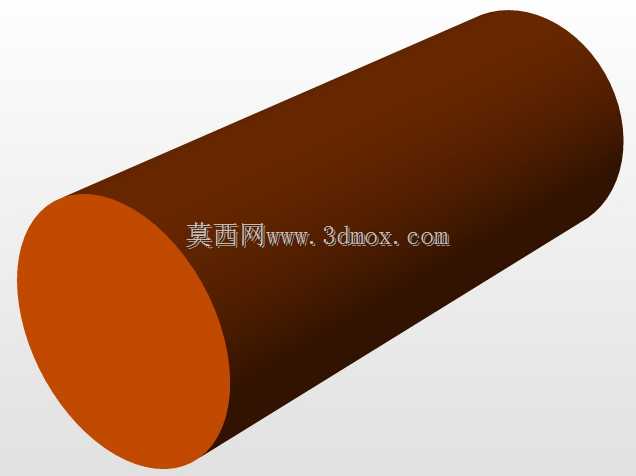

　　灰色的长条形滑动构件嵌装在导向槽内，其上端的铰接位与红色的曲柄连杆相连，下端延伸出的安装平面可以直接固定执行末端，比如推料头、压合头或者检测探头，不需要额外加装转接板，减少了装配累积误差。红色的曲柄连杆是动力传递的核心构件，两端的铰接孔做了等直径设计，配套的铰接销轴采用标准圆柱销，磨损后可以直接快速更换，不需要对主体构件做二次加工；绿色的动力输入座固定在基座侧方，用来安装驱动电机或者动力输入轴，输入轴的轴线与曲柄的旋转中心完全重合，保证动力输入的同轴度，减少运转过程中的振动。从安装边界来看，整套机构的横向占用空间集中在基座的长度范围内，纵向高度以曲柄旋转到最高位置为上限，不会超出基座的投影区域太多，

　　在设备布局时不需要预留过大的避让空间，很适合安装在设备台面的空余位置，不需要对原有设备的框架做大规模改造。设计过程中优先保证了曲柄的回转半径与滑动件行程的匹配关系，通过调整曲柄的有效长度，可以直接改变滑动件的往复行程范围，不需要更换整套机构，只需要更换对应长度的曲柄件就能适配不同的工位行程需求，这种模块化的设计思路能大幅降低备件的储备种类。铰接位的配合间隙控制在合理范围内，既不会因为间隙过大导致往复运动出现回程误差，也不会因为间隙过小导致运转阻力增大、温升过快，在每分钟60次以内的往复频次下，这套机构可以连续稳定运行，不需要额外加注润滑脂的频次也能保持较低的维护成本。导向槽的长度比滑动件的最大行程多出两端各10%的余量，

　　避免滑动件运动到极限位置时出现硬碰撞，同时在极限位置预留了安装缓冲垫的槽位，如果工况需要降低冲击，可以直接加装聚氨酯缓冲垫，不需要对基座做二次加工。动力输入座的安装孔采用长圆孔设计，安装驱动源时可以微调中心距，补偿加工和装配过程中产生的位置误差，降低了零件的加工精度要求，也让现场装配的难度大幅下降。在实际应用场景中，这套机构可以直接对接普通的减速电机输出轴，不需要额外加装凸轮或者丝杠结构，就能实现稳定的直线往复动作，相比气缸驱动的方案，它的往复行程一致性更好，不会因为气源压力波动导致送料位置偏差，也不需要配套气源处理元件，在没有压缩空气气源的小型加工车间里适用性更强。相比丝杠传动的直线模组，它的结构更简单，采购和维护成本更低，对于行程固定、不需要频繁调整行程的工位来说，性价比优势非常明显。整套结构的所有受力构件都做了等强度设计，比如曲柄连杆的截面在铰接位附近做了局部加厚，避免长期受交变应力出现断裂，滑动件的导向面做了加宽处理，降低单位面积的接触压力，减少长期运行的磨损量。基座的安装孔位设置在四个角点，安装时可以直接用螺栓固定在设备台面或者型材框架上，定位基准统一，装配时不需要反复找正，只要保证输入轴的水平度就能让整套机构顺畅运转。
