四缸发动机曲柄连杆总成结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:216414
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计
  • 四缸发动机曲柄连杆总成结构设计

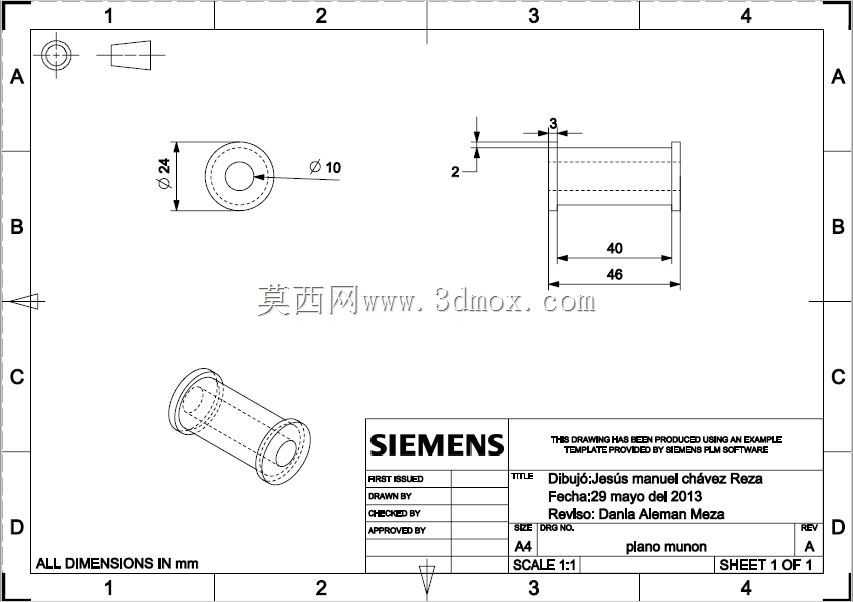

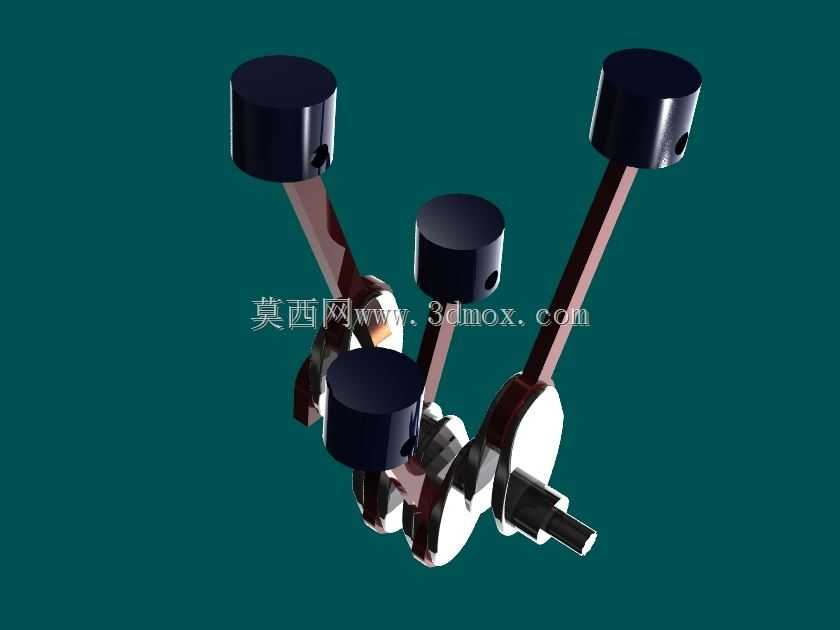

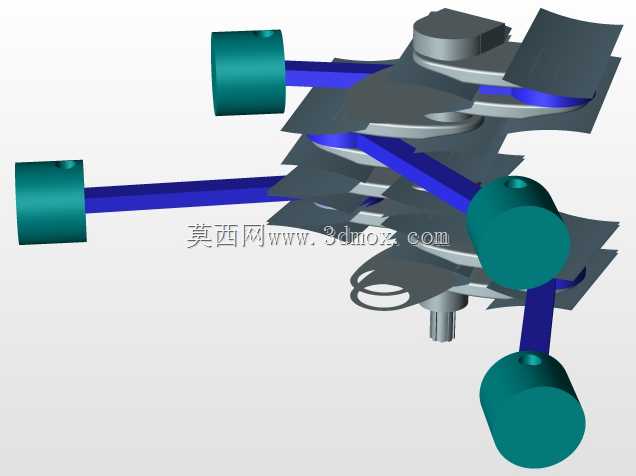

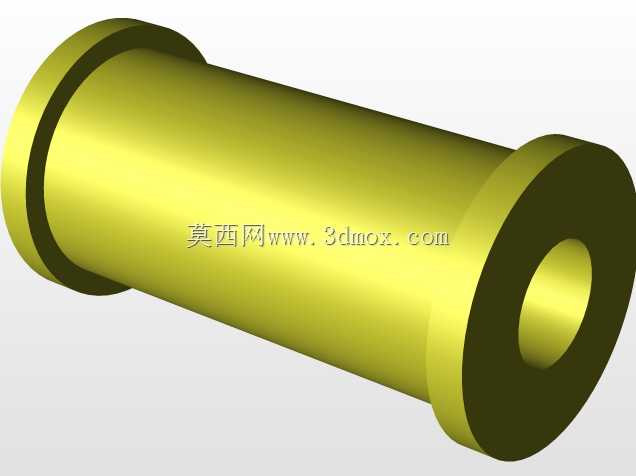

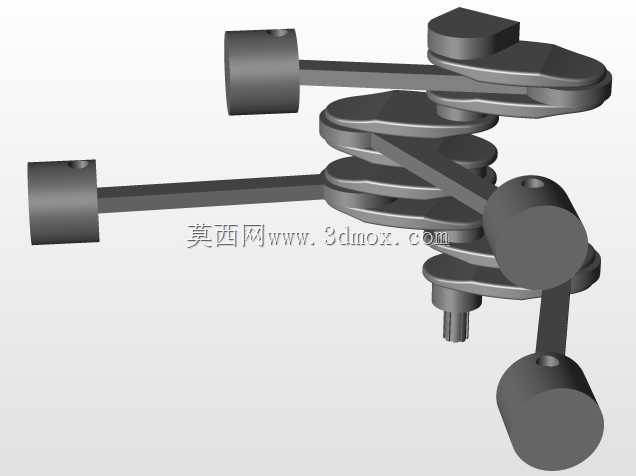

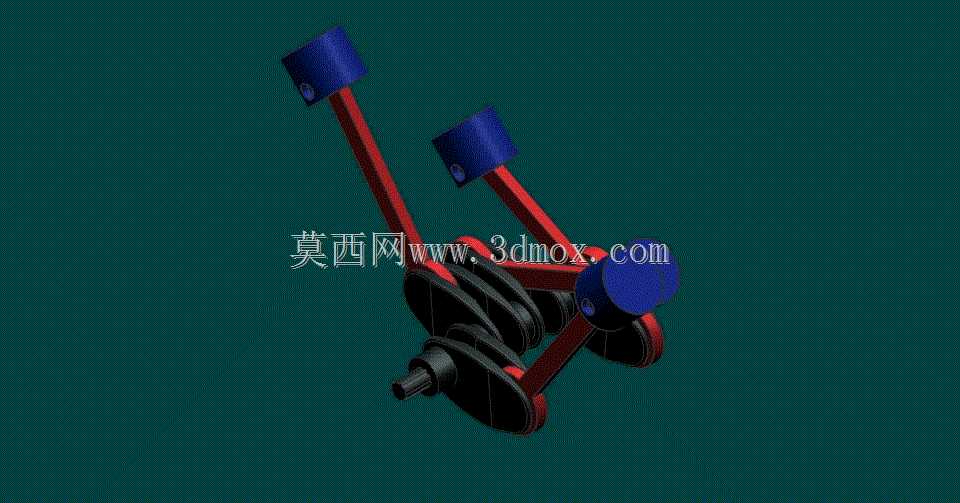

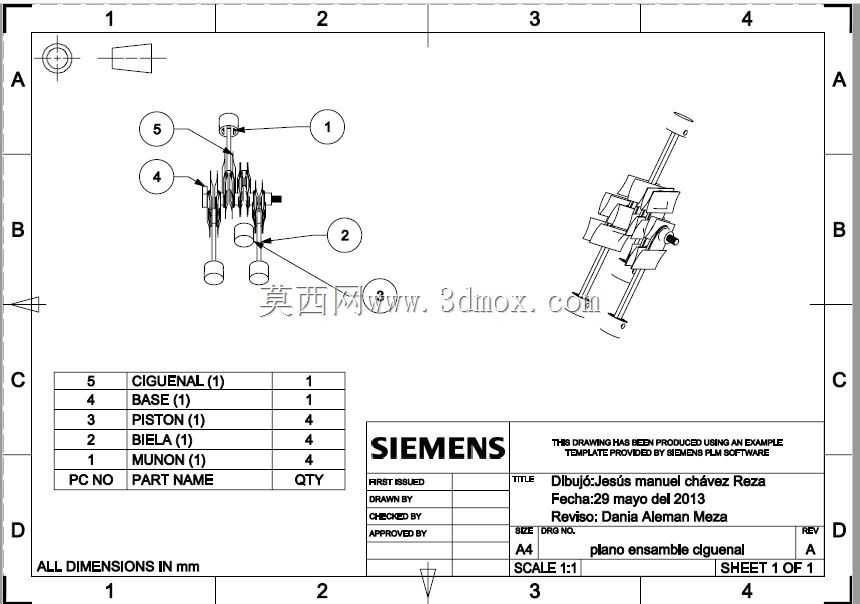

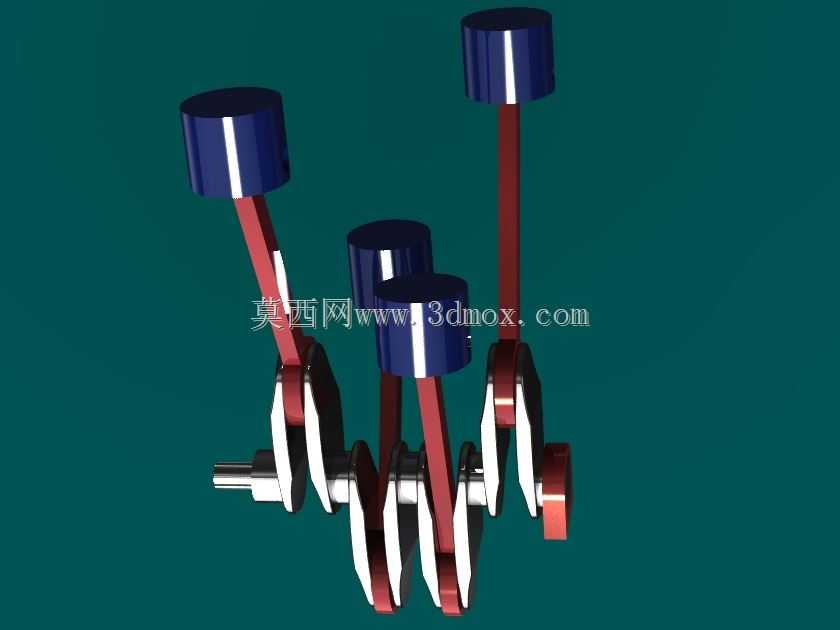

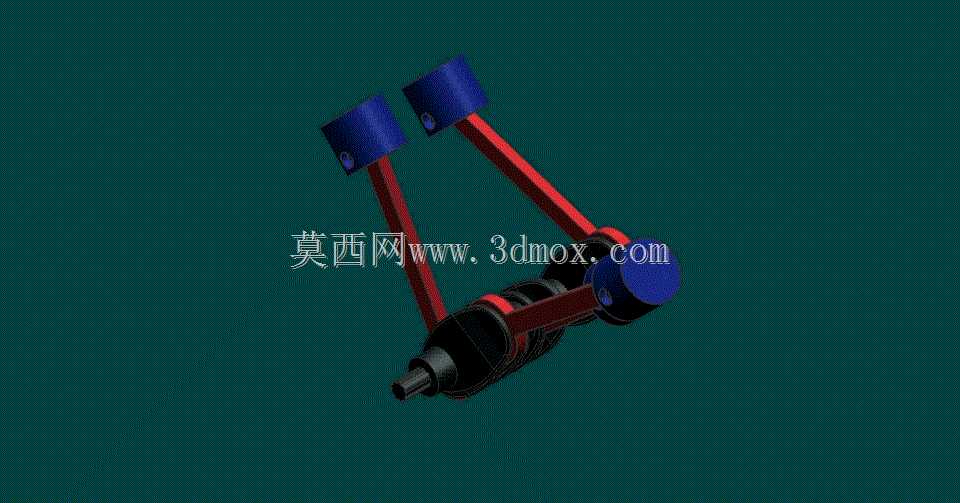

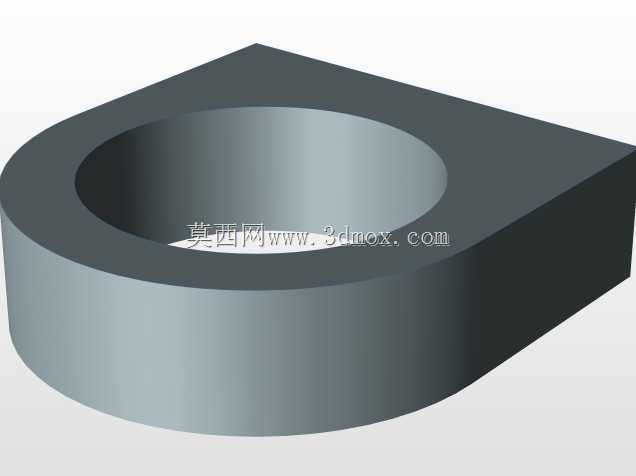

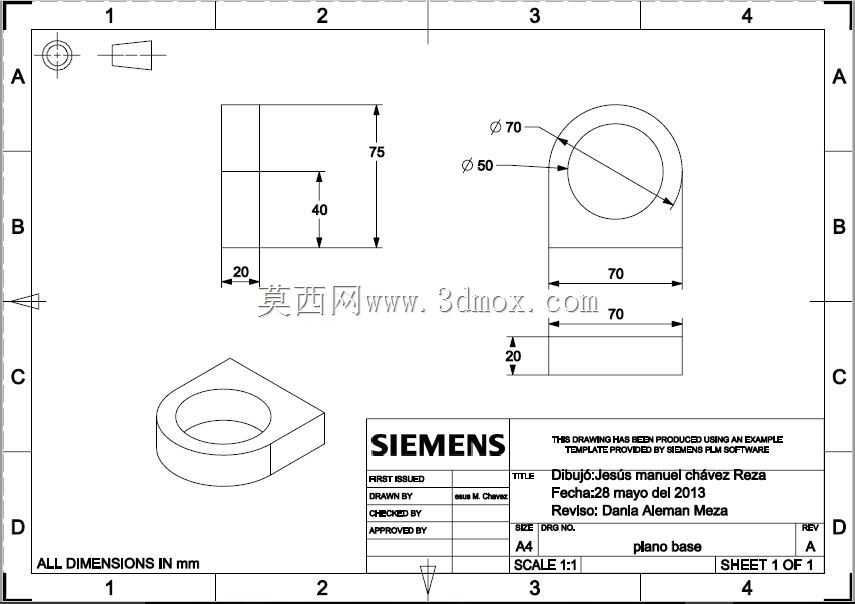

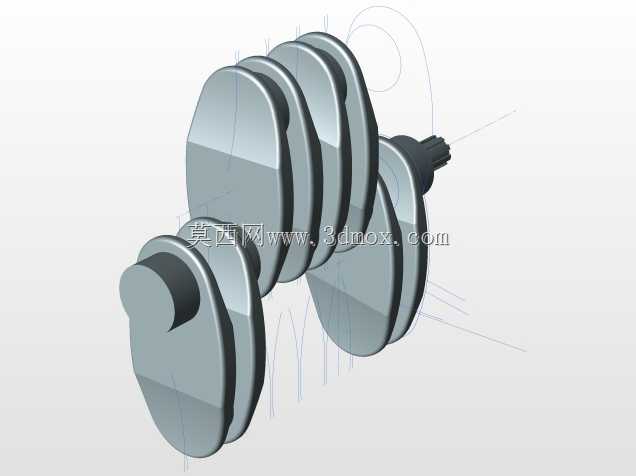

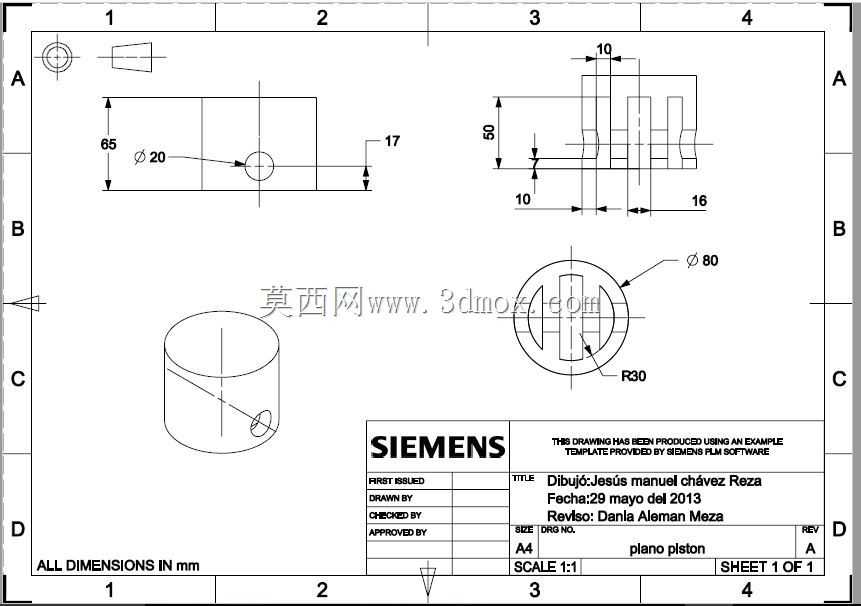

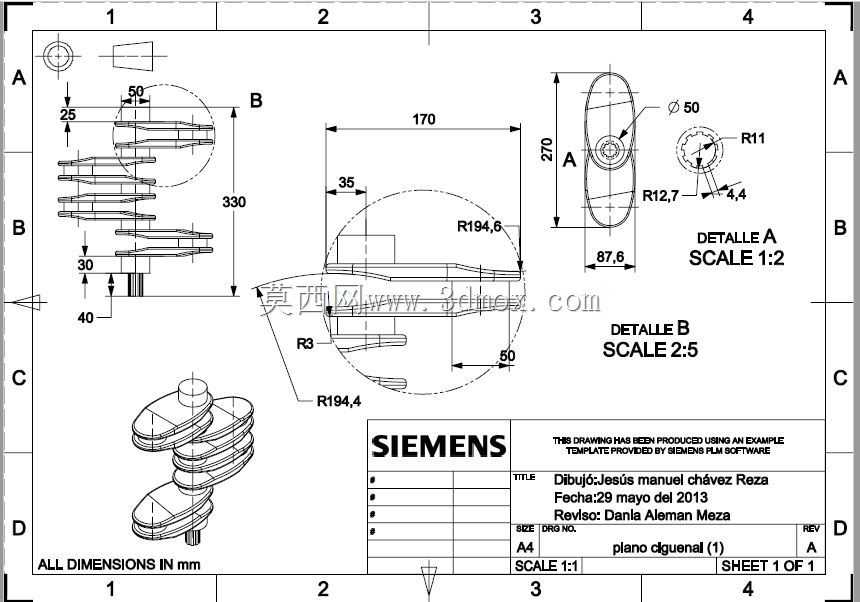

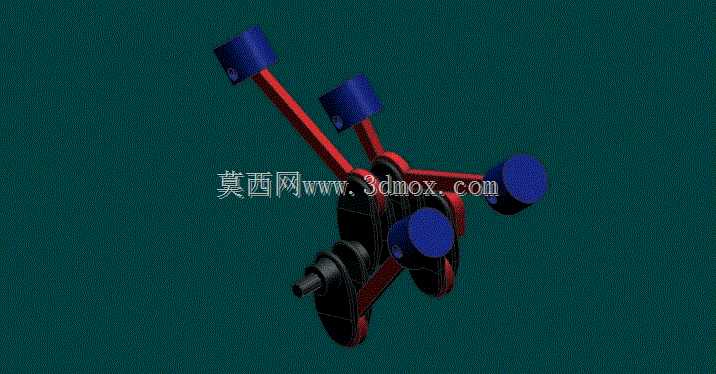

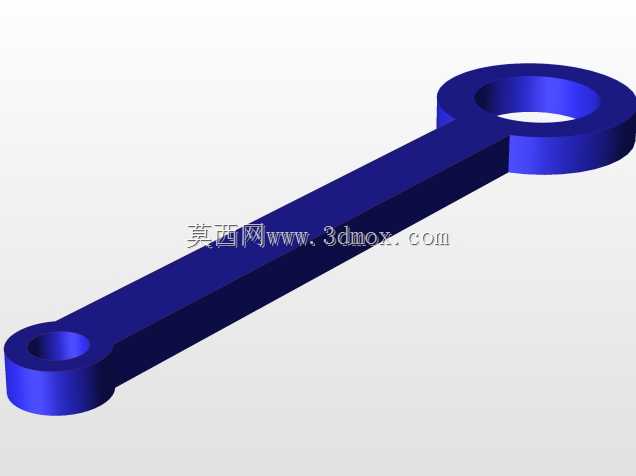

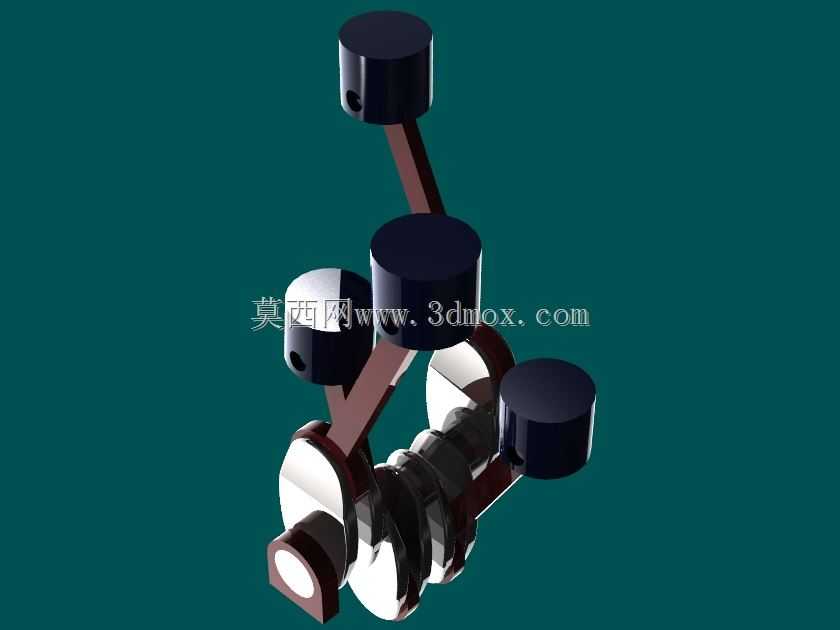

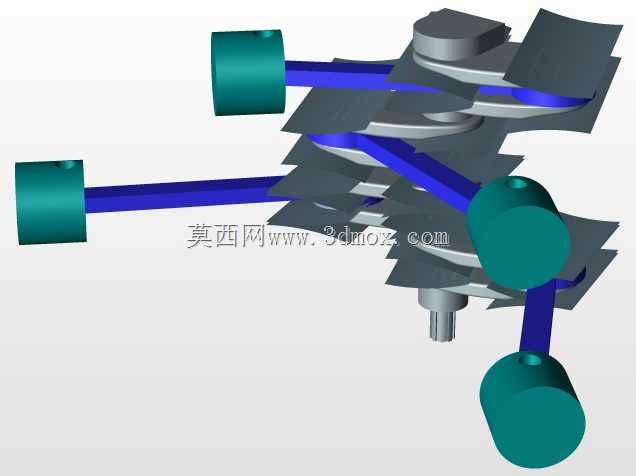

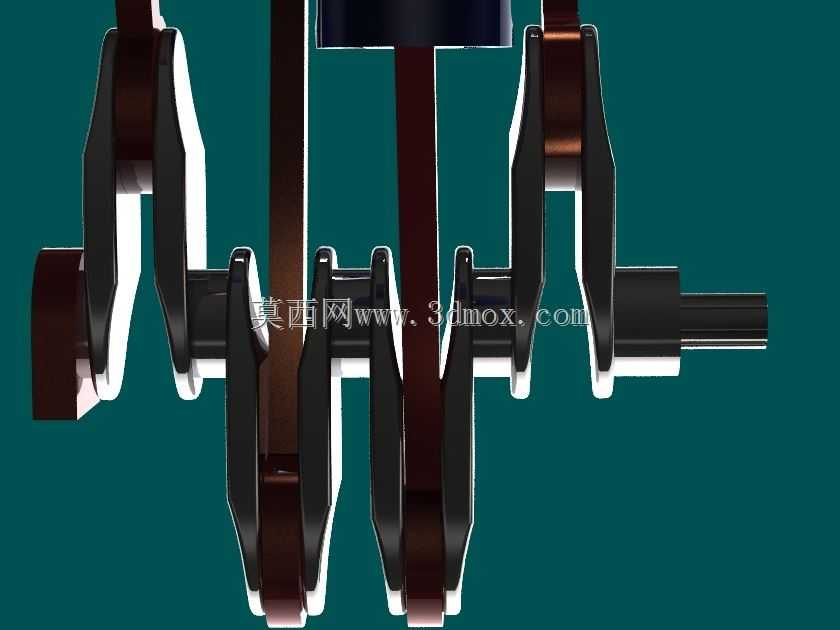

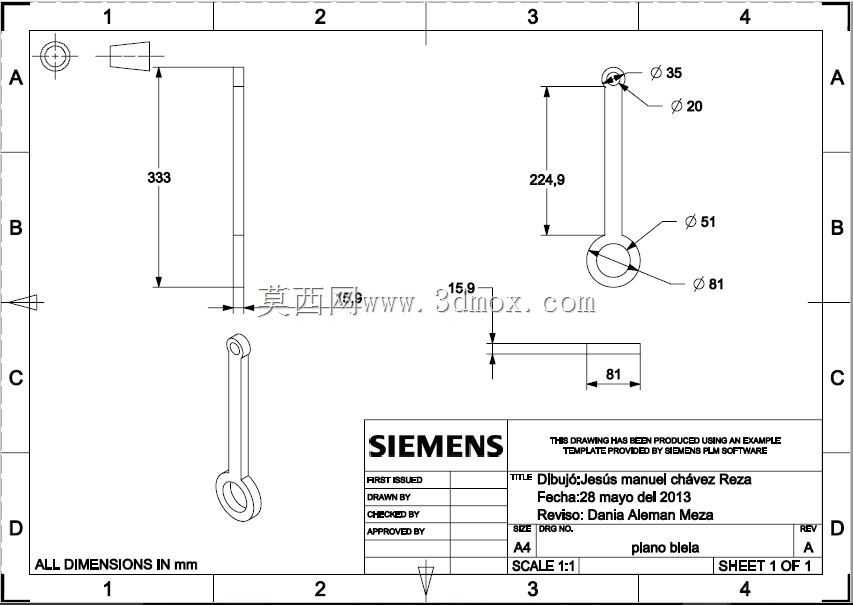

该结构是内燃机核心动力转换部件,主要应用于小排量乘用车、轻型货运车辆以及小型通用动力机组的动力舱内,承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能,是整套动力装置实现动力输出的关键传动载体。在实际运行场景中,该部件需要承接燃烧室爆燃产生的周期性冲击载荷,通过连杆将活塞承受的气体压力传递至曲轴曲柄销,带动曲轴主轴颈做定轴旋转,最终将动力传递给飞轮端对接的传动系统,驱动整车或配套设备运转。从功能特性来看,该四缸结构采用对称式曲柄相位排布设计,四个连杆轴颈按照均匀点火间隔角布置,能够有效抵消四缸机运行过程中的二阶往复惯性力,降低整机运行时的振动幅度,提升动力输出的平顺性;连杆与活塞、曲轴的连接部位采用轴瓦配合结构,可在压力润滑条件下形成稳定油膜,降低高速往复与旋转运动过程中的摩擦损耗,延长部件整体使用寿命。在设计思路层面,该结构最初基于整体式圆柱体毛坯的加工逻辑开展构型设计,设计过程中重点考量了曲柄臂的抗弯截面模量,通过优化曲柄臂的轮廓厚度与过渡圆角参数,在保证整体结构强度满足额定爆压载荷要求的前提下,尽可能降低旋转部件的整体质量,减少曲轴旋转过程中的惯性阻力矩;针对初期方案中相邻气缸连杆运动包络存在干涉的问题,通过调整曲柄销的轴向排布间距、优化连杆小头与大头的偏心距参数,修正了运动边界的干涉问题,确保各缸活塞运行到上下止点时,连杆与曲轴平衡块、缸体下裙边均保留足够的安全间隙。从安装边界来看,该结构的轴向安装尺寸匹配常规直列四缸缸体的主轴承座间距,曲轴主轴颈的直径与圆角参数适配标准主轴瓦的安装尺寸,连杆大头的开合尺寸满足缸孔内的装配通过性要求,活塞销孔的中心高度匹配对应排量的燃烧室压缩比设计,整套结构安装后可与缸体、缸盖、配气机构形成完整的动力核心,无需额外改动周边安装点位即可适配同系列的动力机型,能够满足民用动力设备对核心传动部件可靠性、平顺性的实际使用需求。
