盘形凸轮传动配套安装基座结构

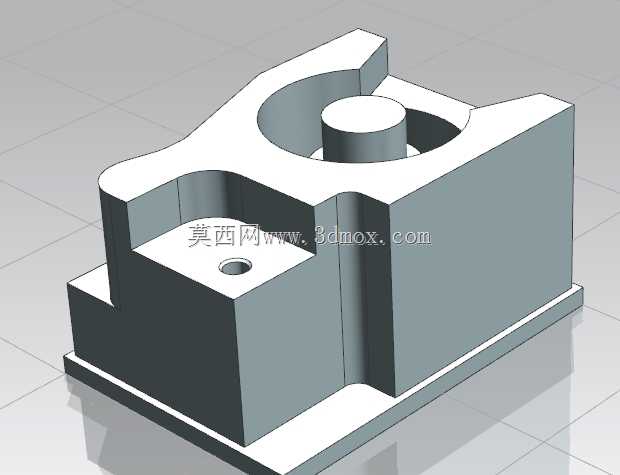

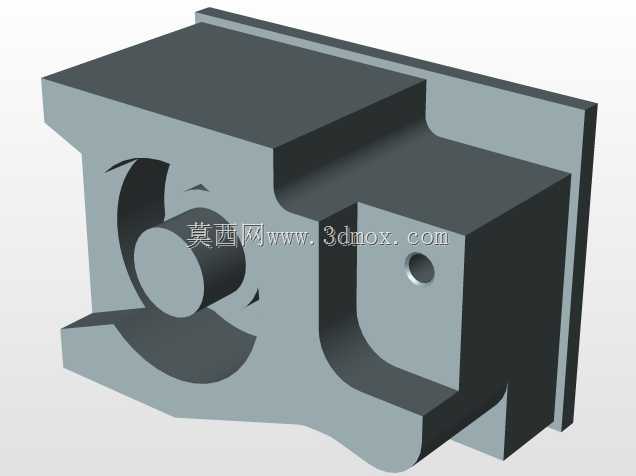

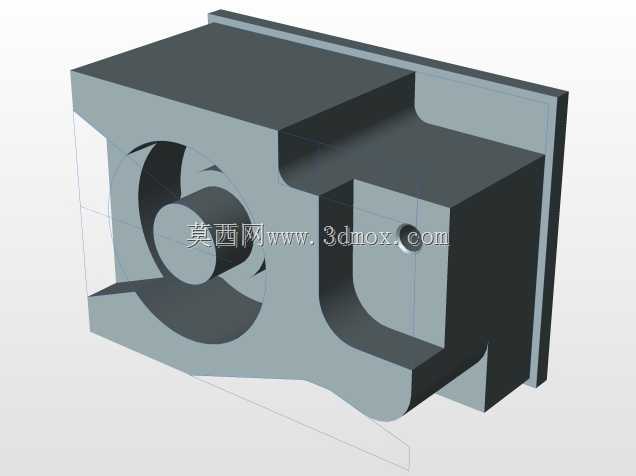

该结构为凸轮传动系统的核心安装承载部件，主要应用于自动化生产线的间歇送料机构、轻工包装设备的分度驱动单元、机床进给系统的行程控制模块中，作为凸轮组件的安装定位载体，承担着固定凸轮轴、保障传动精度、承载传动载荷的核心作用，是各类需要实现周期性往复运动、定程间歇动作机械设备的关键配套结构。从功能特性来看，该基座采用一体式箱型承载结构，主体为方正的块状安装基体，上部开设与凸轮轴适配的圆形安装沉孔，孔周设置环形定位止口，能够与凸轮轴的轴肩形成精准配合，限制轴系的径向窜动；基座顶面延伸出对称的翼状安装平面，平面上预留了对应的紧固件安装孔位，可直接与设备的上层机架、传动护罩或者从动件导向模块完成刚性连接，保证整套凸轮机构运行时的整体刚度，避免高速传动下出现结构共振。基座内部采用局部挖空的减重设计，在不降低整体结构强度的前提下，有效减少了部件自重，同时挖空区域可作为传动润滑脂的存储腔，为凸轮与从动件的接触摩擦面提供持续的润滑保障，降低长期运行的磨损量。从设计思路层面，该结构充分考虑了凸轮传动的受力特点：凸轮在带动从动件做往复运动时，会对安装基座产生周期性的交变冲击载荷，因此基座的侧壁做了加厚处理，安装孔周边设置了加强筋结构，将轴系传递的载荷均匀分散到整个基座基体上，避免局部应力集中导致的结构变形；基座底部为平整的安装基准面，能够与设备的安装工作台面完全贴合，保证安装时的平面度要求，降低装配调试的难度。在外形尺寸与安装边界上，该基座的整体轮廓方正无突出异形结构，横向与纵向的安装边界均为规则平面，不需要预留额外的异形安装空间，可直接嵌入常规的设备安装工位；上部的凸轮轴安装孔中心与基座底面保持严格的垂直精度，能够保证凸轮轴安装后与从动件的运动方向垂直，避免出现传动卡滞、从动件磨损不均的问题；翼状安装面的孔位采用对称式布局，可适配不同规格的紧固件安装需求，兼容多种同类型凸轮组件的安装替换，具备较好的通用性。实际应用中，该基座搭配对应的盘形凸轮与从动件组件，可实现精准的周期性行程控制，能够在高速运转工况下保持稳定的传动精度，有效降低设备运行的故障率，减少日常维护的工作量。
