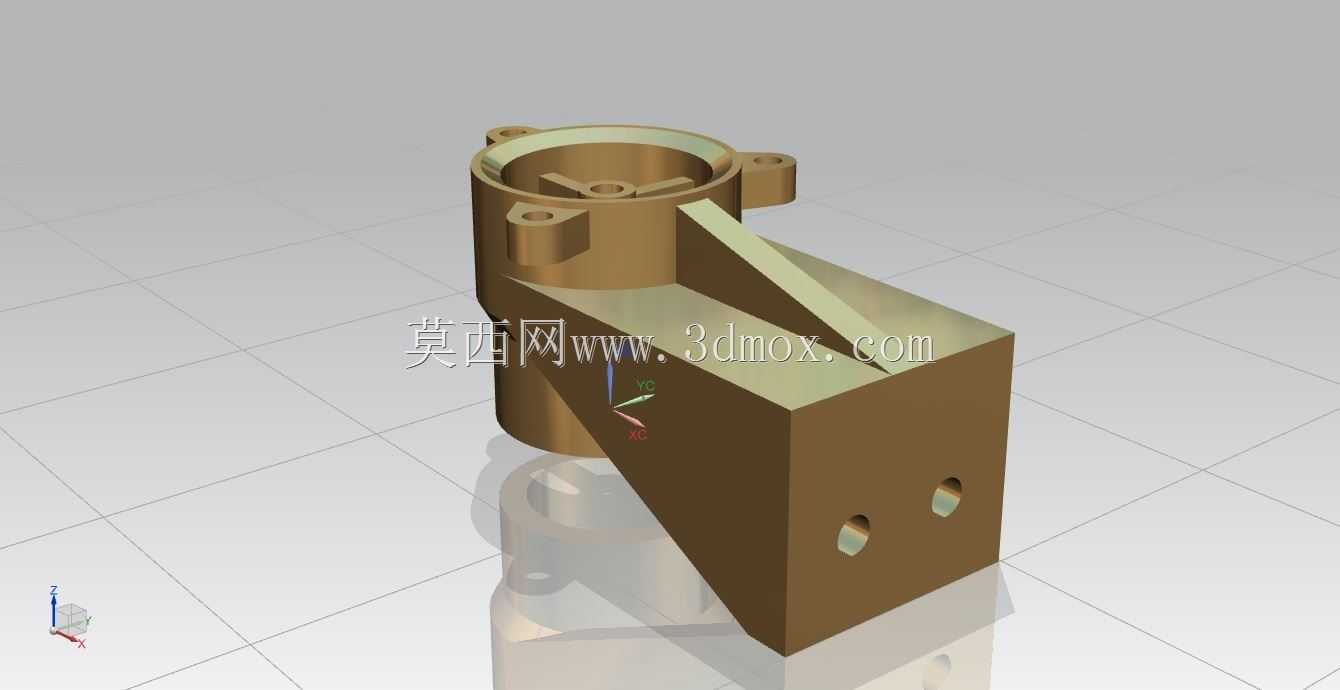

带加强筋的筒座一体式机械连接构件

该构件属于设备传动与执行端的连接支撑类零件，常见于自动化生产线的执行模组、专用工装夹具的定位基座、中小型机床的辅助支撑单元中，承担上部回转类部件与下部安装基体的刚性连接作用，同时需要抵消部件运行过程中产生的径向扭矩与轴向载荷，避免连接部位出现应力集中导致的形变或断裂。从结构设计来看，上部采用带侧向安装凸耳的筒形腔体，腔体内部预留了回转部件的装配空间，凸耳上的小孔用于穿设紧固件或定位销，实现上部配套零件的周向固定，防止运转过程中出现相对转动；下部为带一定倾角的块状安装基体，基体端面设置两个同轴安装孔，用于将整个构件锁紧在设备安装面，上下两部分之间设置三角形加强筋，筋板沿载荷传递方向布置，直接衔接筒形腔体的外壁与块状基体的顶面，在不额外增加过多零件重量的前提下，大幅提升了衔接部位的抗弯强度，避免设备启停瞬间的冲击载荷造成衔接处开裂。设计过程中需要重点关注几个安装边界：上部筒腔的内径与配合零件的外径公差需控制在过渡配合区间，既保证装配便利性，又避免运转过程中出现旷量；下部安装孔的中心距需与设备安装面的预留孔位完全匹配，孔位公差控制在±0.02mm范围内，防止装配时出现错位无法锁紧的问题；加强筋的厚度设置为基体壁厚的0.8倍，既避免筋板过厚导致铸造或机加工过程中出现应力变形，也防止筋板过薄无法达到预期的支撑强度。实际应用场景中，这类构件往往处于设备的动力传递节点，上部筒腔通常会装配转轴、轴承或者导向套类零件，下部基体固定在设备的机架或者滑移平台上，当上部部件做回转或者小幅摆动动作时，整个构件需要持续承受交变载荷，因此在结构设计时特意将下部基体的倾角设置为与载荷方向垂直，让载荷能够顺着筋板直接传递到下部安装面，减少结构内部的应力残留。同时，构件的所有棱角位置都做了小尺寸倒角处理，既避免装配过程中锐边划伤操作人员，也能消除机加工过程中棱角处的应力集中点，提升零件的长期运行疲劳强度。筒腔外侧的两个凸耳采用对称布置，保证上部零件锁紧时的受力均匀，不会出现单侧受力导致的筒腔形变，影响内部配合零件的运转精度。
