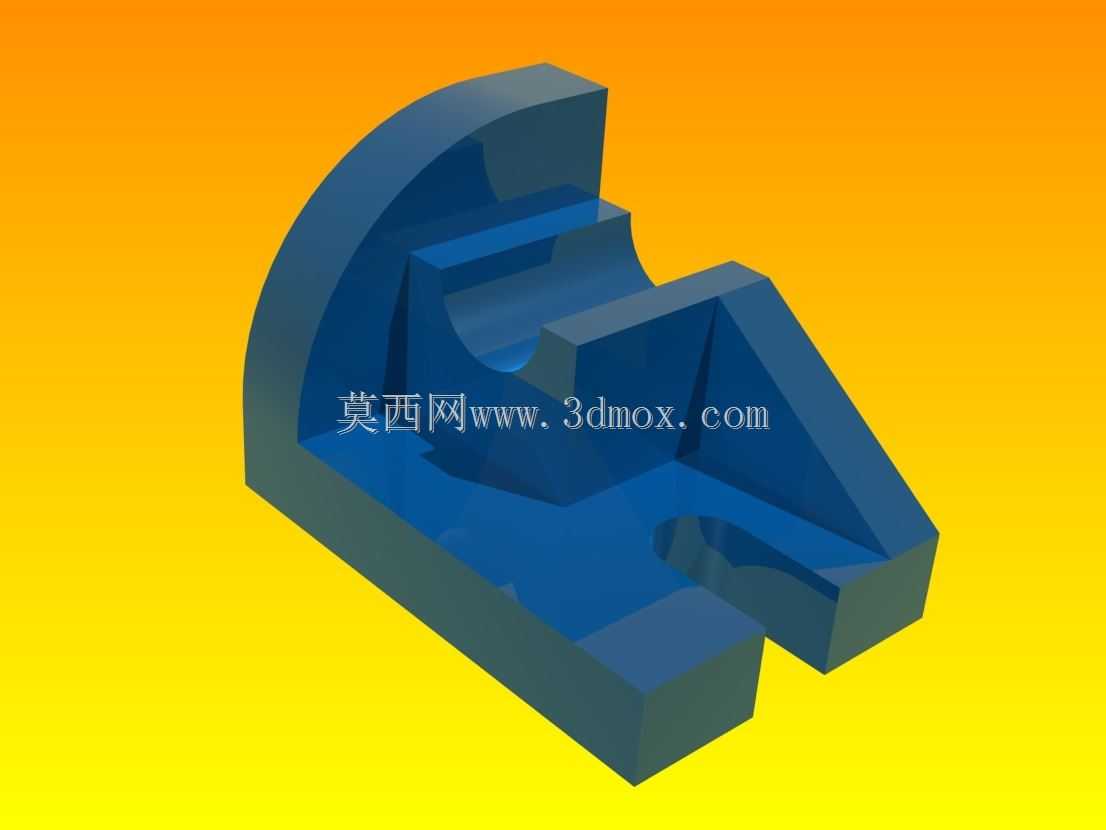

带弧形支撑的异形机械定位支座结构

这类异形支座结构多应用在工装夹具的定位工位、小型专用设备的承载衔接部位，日常在非标自动化线的工件承托、检具的基准定位模块中也能见到同类型结构，主要承担侧向载荷承载、工件位置限定、相邻部件衔接固定的作用，区别于标准型材支座，这类一体化成型的异形结构能适配狭小安装空间内的多向受力需求，减少拼接装配带来的累积误差。从结构设计逻辑来看，左侧的弧形立壁并非装饰性结构，其圆弧曲率匹配对应被支撑工件的外轮廓弧度，安装后能与工件曲面形成面接触支撑，相比点接触或线接触的支撑结构，能大幅降低局部压强，避免薄壁工件被顶压变形，立壁内侧的分层台阶结构，是为了适配不同直径规格的同系列工件，无需更换支座就能完成多规格工件的定位，适配小批量多型号的柔性生产需求。前端延伸出的三角加强筋结构，连接弧形立壁与底部安装基座，抵消工件放置时产生的侧向倾覆力矩，筋板的厚度根据常规承载工况下的剪切力计算取值，既避免过厚带来的材料浪费与重量冗余，也防止厚度不足导致受力后筋板根部开裂。底部的基座设置有两个对称的凹槽安装位，安装时可嵌入工作台面的定位销，快速完成支座本身的位置校准，基座底面的平面度要求控制在0.02mm以内，保证安装后与工作台面完全贴合，不会出现倾斜导致的定位偏差，整体结构的安装边界需预留至少15mm的周边操作空间，方便固定螺栓的拆装与后期维护。结构上的内凹避让槽，是为了避开工件上突出的安装凸台，防止工件放置时与支座发生干涉，槽口的倒角处理能引导工件顺利滑入定位位置，减少人工上料时的对位难度，所有棱边都做了R2左右的圆角处理，避免应力集中导致的结构断裂，同时也能防止操作时尖锐棱边划伤操作人员。这类结构在建模时需要重点关注弧形面与相邻平面的相切连续性，避免加工时出现接刀痕，影响支撑面的贴合精度，不同壁厚的衔接位置做了均匀的过渡处理，防止注塑或铸造成型时出现缩孔缺陷，整体结构没有多余的冗余设计，每一处几何特征都对应实际工况下的功能需求，没有为了造型添加无意义的结构。
