智能手机SIM卡托弹出取卡针结构设计

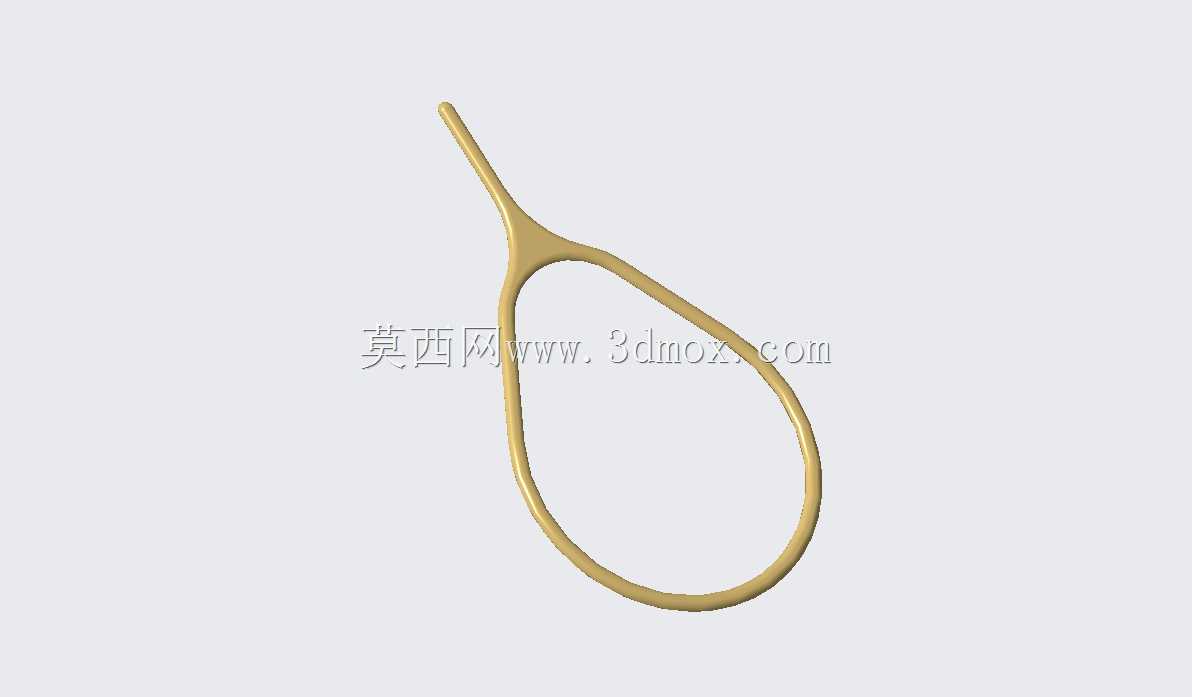

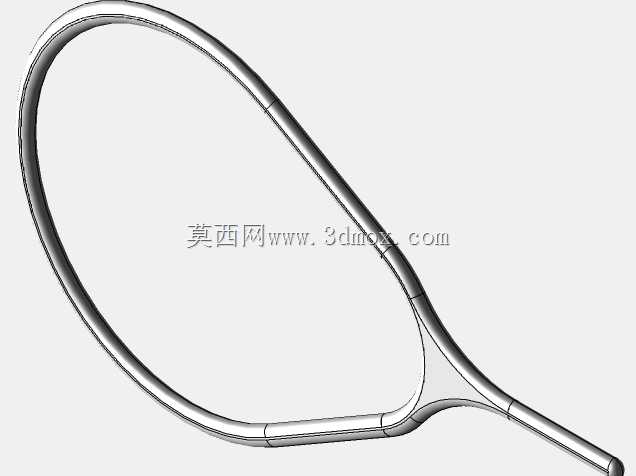

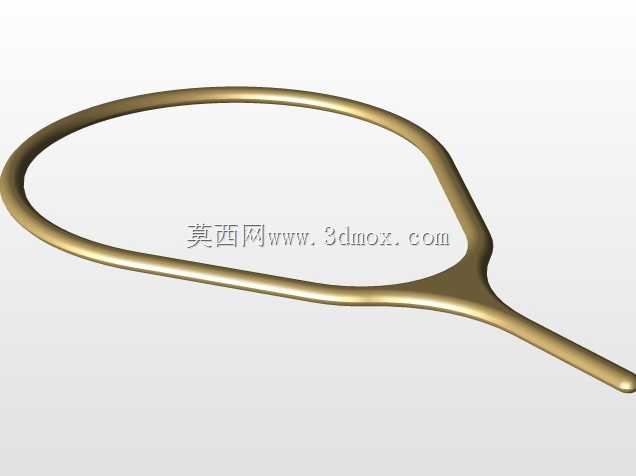

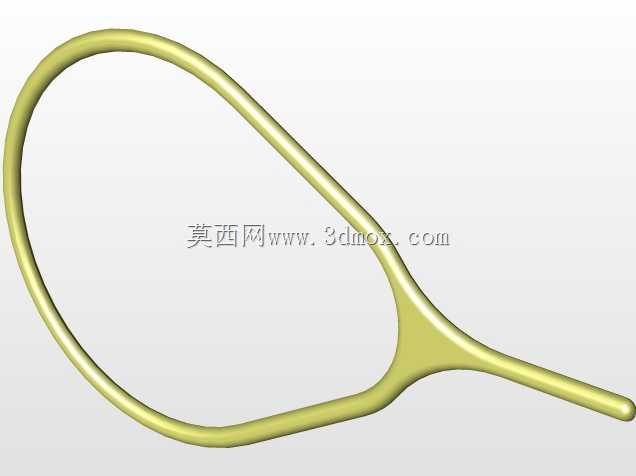

这款取卡工具的设计完全围绕智能手机SIM卡槽的操作需求展开，日常使用中，多数采用内置卡托设计的智能手机，都需要借助这类细长顶针结构触发卡槽内部的弹性锁止机构，才能顺利弹出卡托完成SIM卡的更换操作。从结构设计逻辑来看，工具的细长插入端直径经过严格匹配，刚好适配手机侧边卡槽的预留顶针孔，不会因为直径过粗刮伤孔壁涂层，也不会因为直径过细出现顶偏、无法触发内部弹片的问题，插入端的端部做了微小的圆弧倒角处理，避免硬接触时戳坏卡槽内部的弹片触点。握持段采用闭环水滴形环状结构，这个设计并非单纯为了美观，一方面环状结构能让使用者在施力时手指可以套入环内，施加轴向顶出力的时候不会打滑，施力方向更容易保持和顶针孔同轴，避免斜向施力掰断顶针段或者顶坏卡槽内部结构；另一方面环状结构没有尖锐的外凸边角，日常收纳时不会刮伤其他物品，也不容易勾挂织物纤维。从尺寸边界来看，顶针段的长度刚好匹配主流智能手机卡槽弹片的触发行程，不会因为长度过短无法触发行程，也不会因为长度过长深入机身内部触碰其他主板元器件，整体的金属线材直径经过反复验证，既保证了顶出施力时的结构刚性，不会因为用力出现弯折变形，又控制了整体的重量，不会因为线材过粗导致整体笨重不便携带。在实际应用场景中，这类工具除了适配手机SIM卡托弹出，部分采用同类卡托结构的平板、随身WiFi等通讯数码设备也可以通用，设计时充分考虑了不同设备卡槽的通用尺寸公差，顶针段的直径公差控制在极小范围内，能够适配绝大多数品牌数码设备的顶针孔尺寸。结构上没有多余的活动部件，一体弯折成型的工艺让整体没有拼接缝隙，长期使用不会出现松动断裂的问题，表面的光滑处理也避免了使用时残留污渍或者生锈，适合长期随身携带作为数码设备的配套辅助工具。
