MKII小型动力单元发动机壳体结构

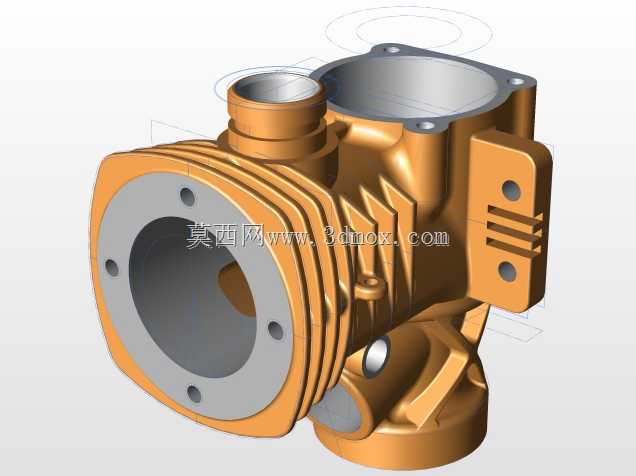

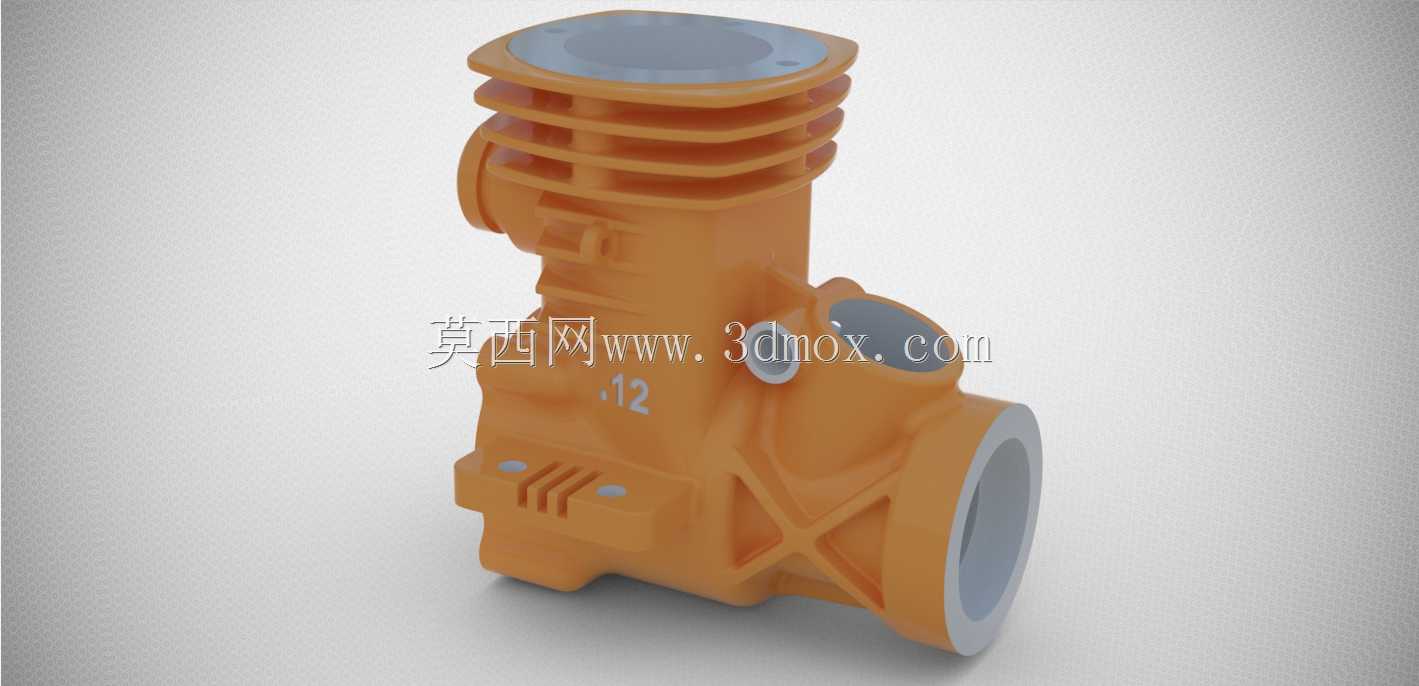

这款MKII系列发动机壳体是小型通用内燃机的核心承载基体，主要适配于小型园林机械、便携动力设备、迷你摩托以及轻型航模动力单元等应用场景，作为发动机所有核心零部件的安装载体，承担着容纳曲柄连杆机构、配气组件、冷却风道以及密封动力腔室的核心作用，是保障小型内燃机稳定运行的基础结构件。从实际使用场景来看，这类小排量单缸发动机壳体需要兼顾轻量化与结构强度，既要满足便携动力设备的减重需求，又要承受活塞往复运动带来的交变冲击载荷，同时还要集成散热结构来带走气缸燃烧产生的多余热量，避免动力单元过热出现功率衰减甚至拉缸故障。在功能特性设计上，该壳体采用一体化压铸成型的结构思路，将气缸散热鳍片、曲轴安装腔、进气转接座、排气连接端口以及安装固定脚位整合为单一整体构件，减少了多部件拼接带来的密封失效风险，同时提升了整体结构的刚性。壳体上部的多层环形散热鳍片顺着气缸轴向排布，能够在设备运行时引导冷却气流顺着鳍片间隙流动，最大化增加散热接触面积，保证气缸工作温度维持在合理区间；侧面预留的圆形接口分别对应进气通道与附属部件安装位，下部的加强筋结构呈交叉状分布在受力集中的区域，能够有效分散曲轴运转时传递到壳体的振动载荷，降低长期运行后的结构疲劳风险。在安装边界设计上，壳体顶部的法兰面采用均匀分布的螺栓孔位，用于匹配气缸盖的安装密封，端面的平面度公差经过严格控制，能够保证燃烧室的密封性能，避免出现漏气泄压的问题；下部的曲轴腔两端预留了轴承安装位，同轴度精度满足高速曲轴运转的装配要求，侧面的安装凸台带有预设的固定孔位，可直接将发动机整体固定在设备的机架上，不需要额外设计转接支架；各个管路接口的尺寸均匹配通用小型动力部件的连接标准，能够适配常规规格的化油器、消音器以及进气管路，具备较好的通用互换性。整体结构在设计时充分考虑了小型动力设备的使用工况，在壁厚控制上做了针对性优化，受力较大的轴承安装位、螺栓连接位适当增加壁厚提升强度，非受力区域则做了减薄处理控制整体重量，既满足了便携设备的轻量化需求，又保证了结构的耐用性，能够适配长时间高负荷的小型动力输出场景。
