四缸发动机排气歧管结构设计

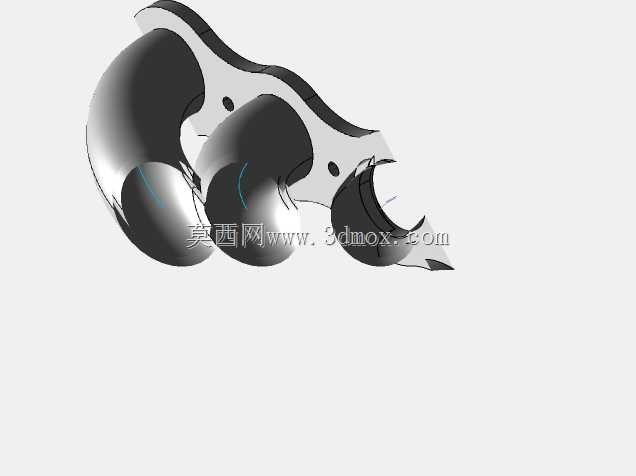

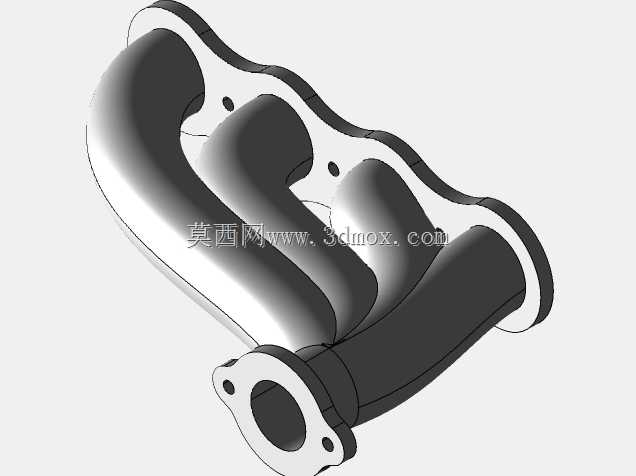

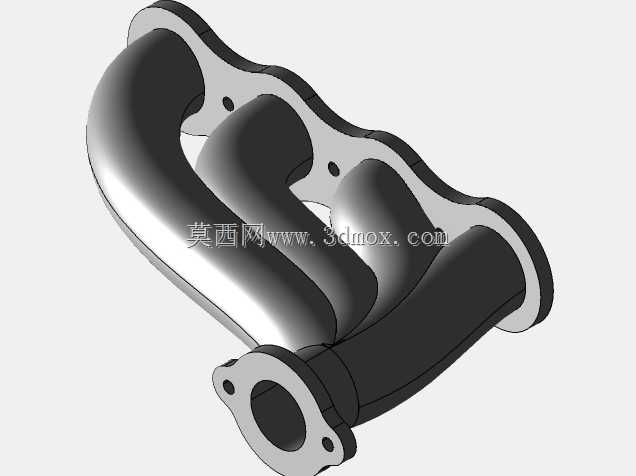

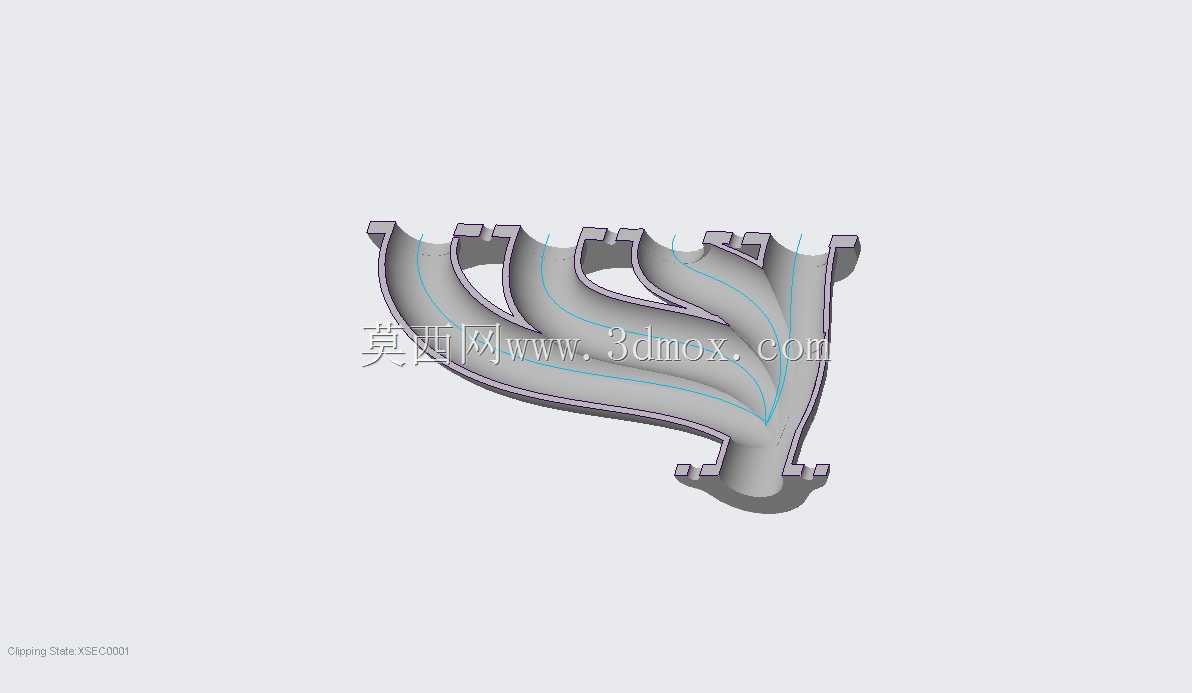

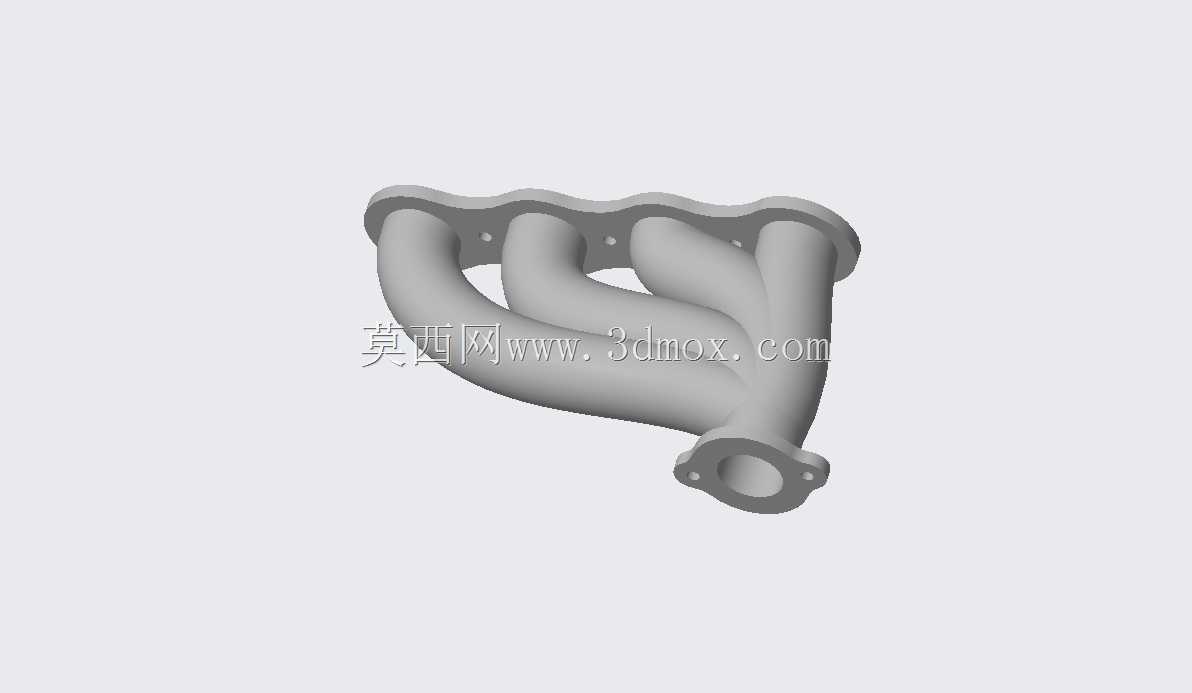

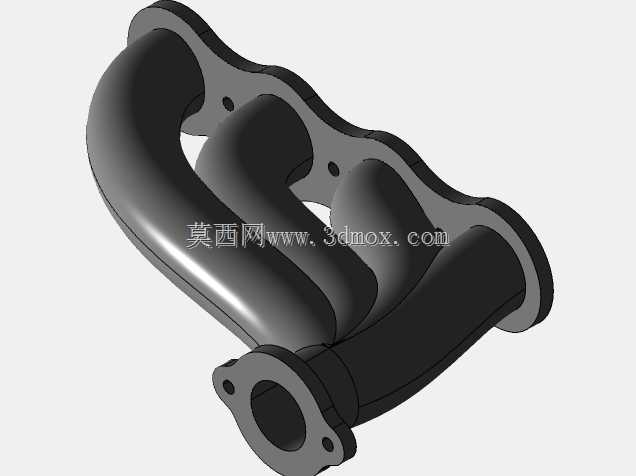

排气歧管作为内燃机排气系统的首个核心部件，直接安装在发动机气缸盖的排气侧，承担着将各个气缸燃烧后产生的高温废气有序汇集、引导至排气总管的核心作用，广泛应用于乘用车、商用车、工程机械、农用机械等搭载往复式内燃机的动力设备中，其设计合理性直接影响发动机的排气效率、动力输出特性、排放表现以及机舱热管理效果。这款四缸机型配套的排气歧管采用四支独立支管逐步汇合的结构设计，每一支管的入口端都带有平整的法兰安装面，法兰上预设的螺栓孔位完全匹配对应气缸盖排气口的安装布局，安装时通过耐高温密封垫片与缸盖紧密贴合，能够有效避免高温高压废气的泄漏问题，保证排气系统的密封性与背压稳定性。在设计过程中，充分考量了各缸排气的干涉问题，通过对支管长度、弯曲弧度、汇合角度的反复优化，尽可能让四个气缸的排气支管长度趋近一致，减少各缸排气过程中的气流相互干扰，降低排气阻力，提升发动机的充气效率，进而优化动力输出的平顺性。同时支管的流道内壁采用顺滑过渡的曲面设计，没有突兀的折角与截面突变，能够让废气流过的时候保持顺畅的流态，减少气流紊流带来的能量损失与排气噪音。从安装边界来看，该排气歧管的入口法兰轮廓完全适配对应排量四缸发动机的缸盖排气侧布局，出口端的圆形连接法兰用于对接下游的三元催化器或者排气前管，整体结构紧凑，能够充分利用发动机舱侧方的有限安装空间，避免与周边的冷却管路、线束、机舱覆盖件产生干涉。材质适配方面，该结构预留了足够的壁厚冗余，既可以适配传统铸铁材质的铸造工艺，也能够适配不锈钢材质的焊接或者一体成型工艺，能够耐受发动机长期工作时产生的高温排气冲击，同时兼顾结构强度与热变形余量，避免在冷热交变的工作环境下出现开裂、变形等失效问题。在实际使用场景中，这款排气歧管能够在发动机全工况转速区间内稳定引导废气排出，合理的流道设计既可以帮助发动机快速建立合适的排气背压，提升低转速区间的扭矩输出，也能够在高转速工况下保证排气通畅度，避免因为排气不畅导致的动力衰减，同时流畅的管路结构也能够降低排气脉冲带来的振动传递，提升整车的NVH表现。
