可调节多向支撑支架装配结构设计

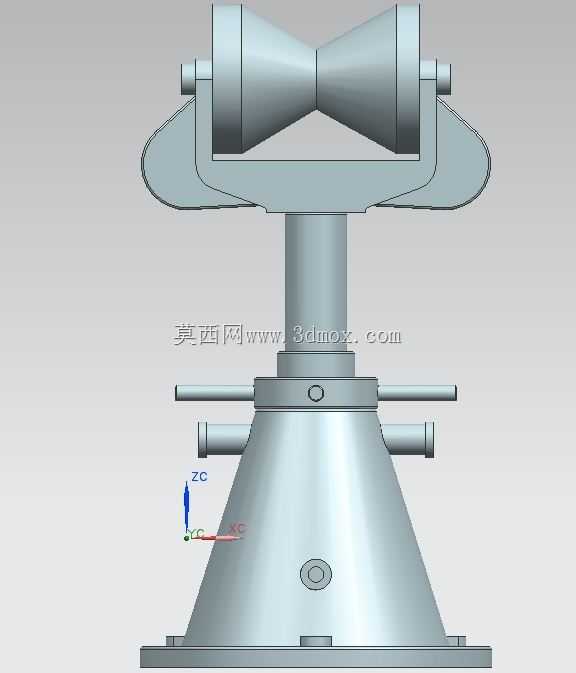

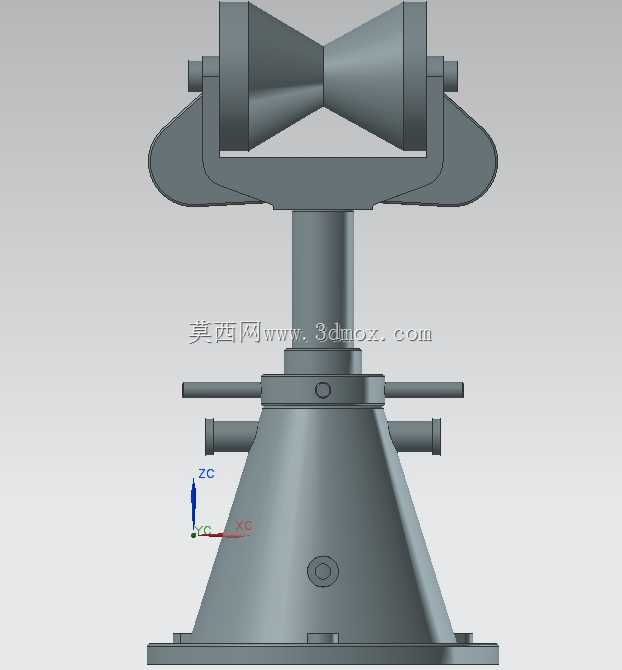

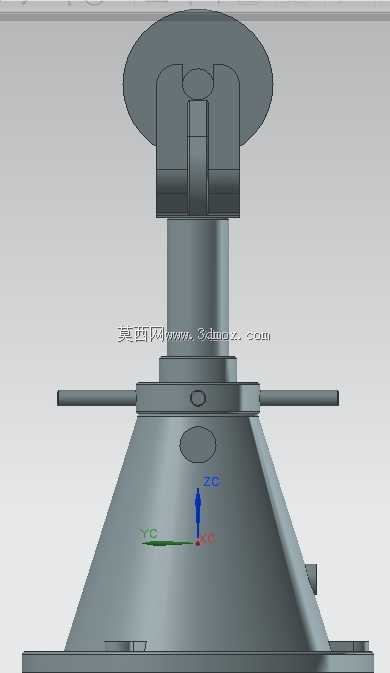

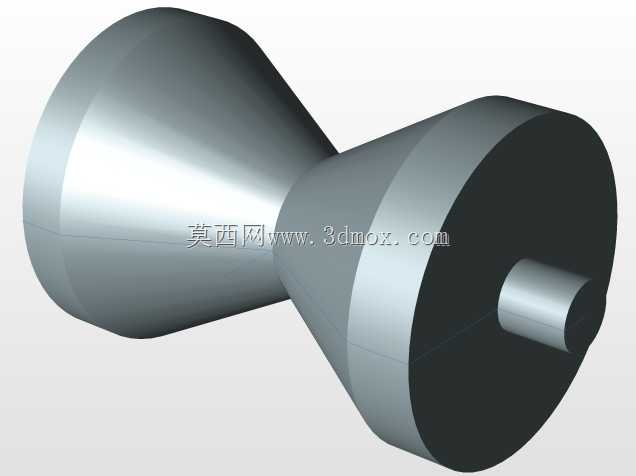

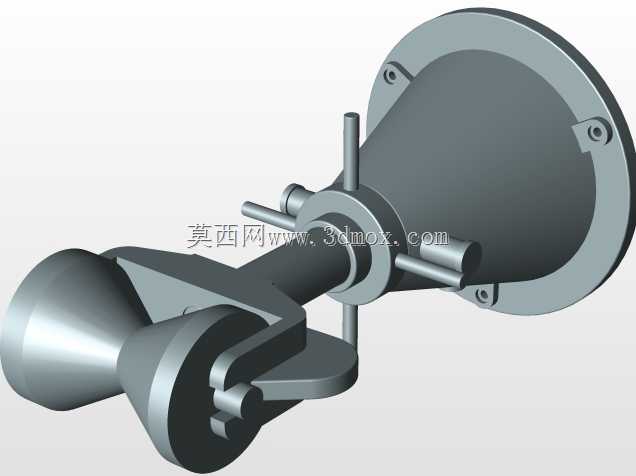

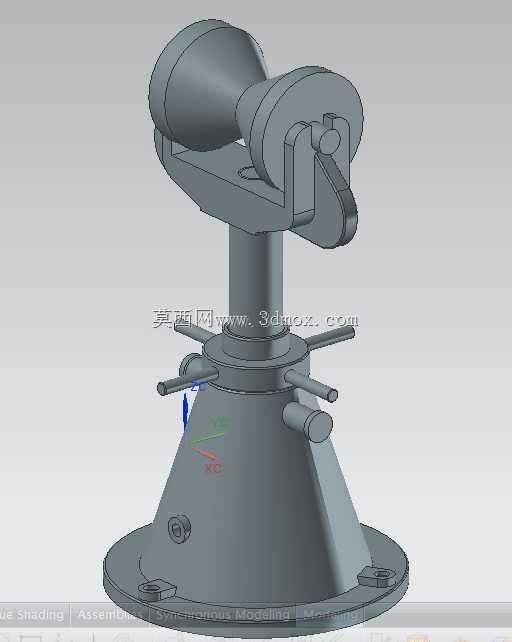

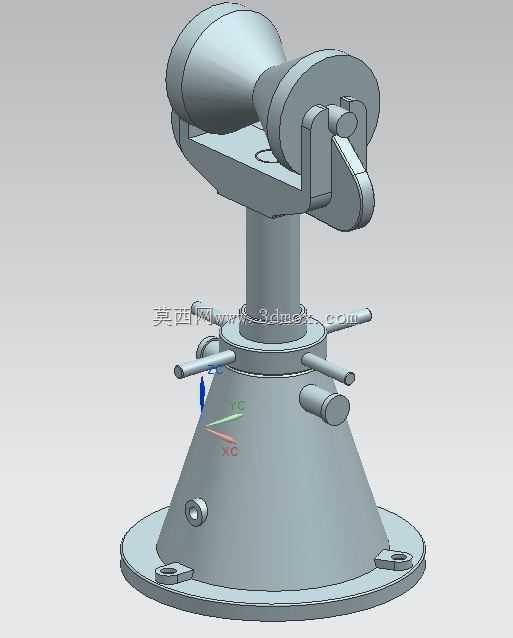

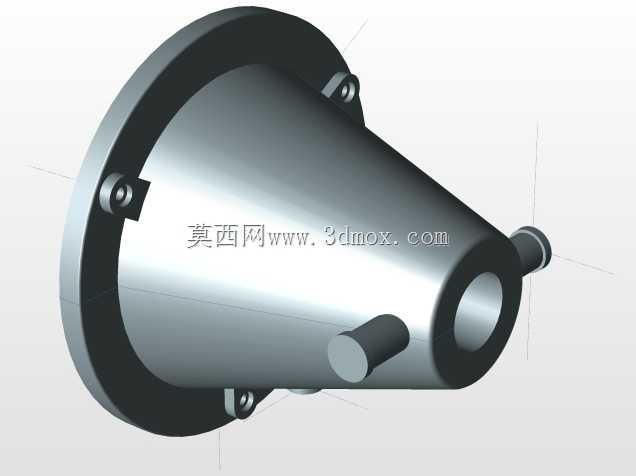

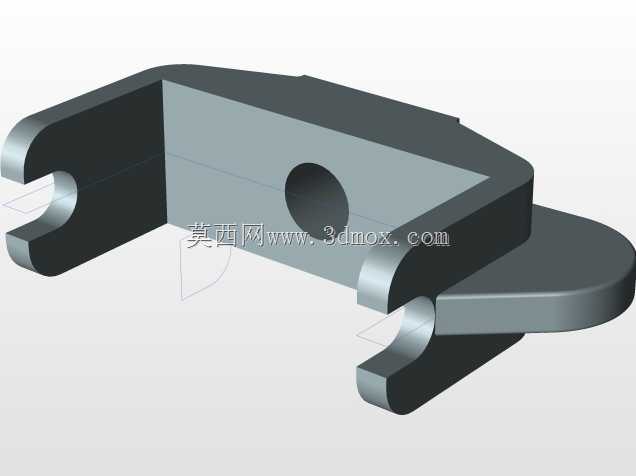

该支撑支架装配结构主要应用于工业生产场景中需要灵活调整支撑角度、承载方向的工位，可作为小型检测设备、轻型作业工装、管线夹持组件的承载支撑部件，适配车间流水线旁的辅助作业点位、实验室测试台架的可调支撑单元、户外小型设备的安装固定基座等场景，能够在不整体拆卸基座的前提下完成上部承载部件的角度与朝向调整，大幅降低设备调校的操作难度，减少现场安装调试的工作量。从实际用途来看，该支架通过下部锥形基座提供稳定的承重基础，中部立柱传递竖向载荷，上部铰接夹持结构完成对目标部件的固定与角度调节，多根横向调节手柄可分别对应不同维度的锁止与调节操作，操作人员无需额外专用工具即可手动完成角度调整与位置锁止，适配需要频繁调整作业朝向的轻型承载需求。在功能特性上，该支架采用下部宽边法兰盘作为安装基础，法兰盘上预留多个对称分布的安装孔位，可通过螺栓组件完成与地面、台面或设备机架的刚性连接，锥形过渡的基座结构能够将上部载荷均匀分散到整个安装面，避免局部应力集中导致的结构变形；中部立柱为等径圆柱结构，作为竖向承重的核心构件，同时为上部转动结构提供回转支撑；上部的铰接夹持组件采用多段铰接结构设计，可实现水平方向回转、俯仰角度摆动两个维度的角度调整，夹持端的仿形卡槽结构能够与被支撑部件的外形紧密贴合，配合锁止结构可在调整到位后提供足够的夹持力，避免承载部件出现滑移或松脱。在设计思路上，整体结构遵循稳定承重、操作便捷、易加工装配的原则，下部锥形基座采用渐变壁厚设计，在保证结构强度的前提下尽可能降低整体重量，所有调节手柄均外置在基座上部的环形平台上，操作人员站在支架周边即可触达所有调节点位，无需探身或登高操作；各铰接转动部位均预留合理的配合间隙，既保证转动过程顺滑无卡滞，又避免间隙过大导致的支撑晃动，所有外露的结构棱边均做倒圆角处理，避免操作过程中划伤操作人员。从外形尺寸与安装边界来看，该支架整体竖向高度适配常规站立操作的作业高度，下部法兰盘的安装孔位采用通用的孔距设计，可适配多数标准安装台面的预留孔位，上部夹持端的开合范围覆盖常见的小型圆柱形、椭球形部件的夹持尺寸，整体结构的最大回转半径控制在合理范围内，安装后不会占用过多的周边操作空间，相邻安装的同类型支架不会出现运动干涉，可在密集排布的工位上批量使用。
