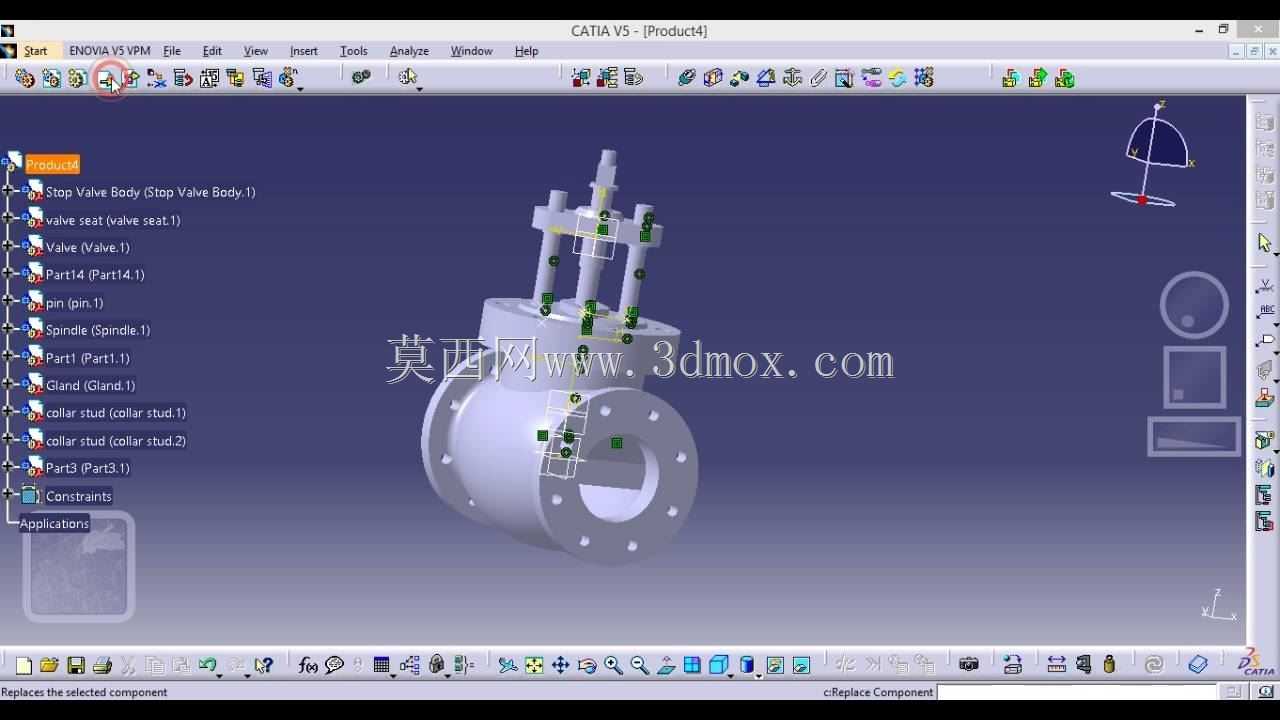

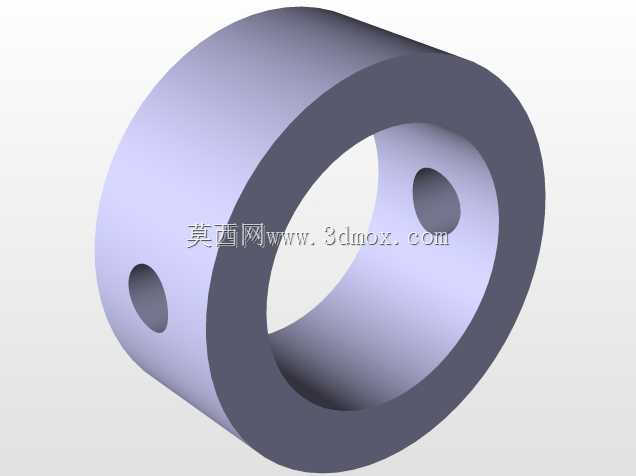

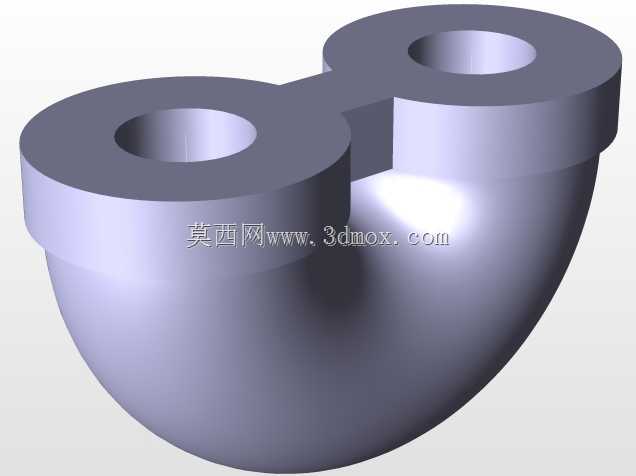

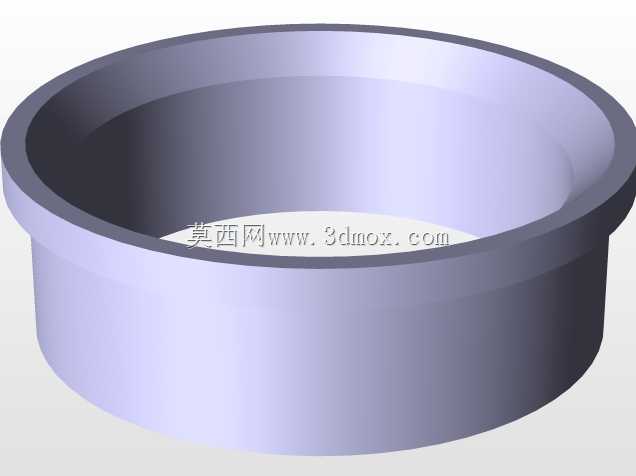

锅炉蒸汽管路法兰连接截止阀结构

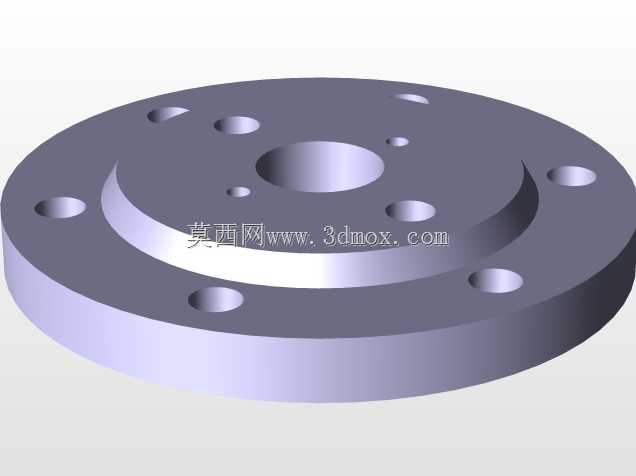

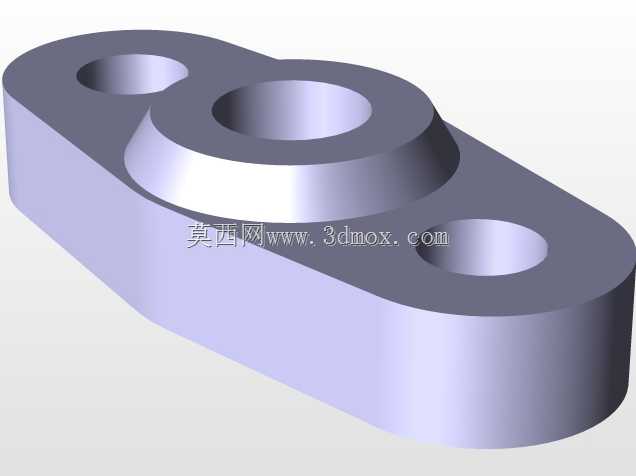

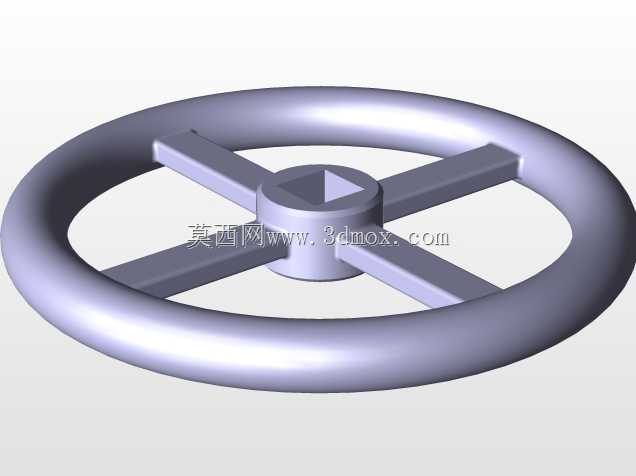

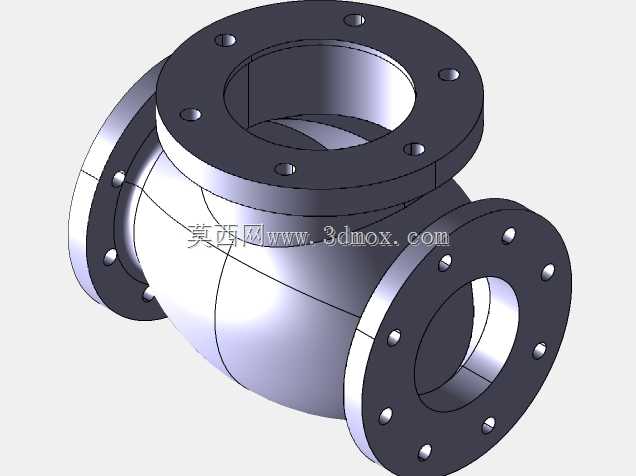

在工业锅炉配套的蒸汽输送管网中，这类直通式法兰截止阀是管路系统里承担流量调节与通断控制的核心部件，常布置在锅炉主蒸汽出口、分汽缸支路、换热设备进汽端这类关键节点，用来管控不同支路的蒸汽输送量，也可在设备检修时实现可靠截流，保障下游作业段的安全。从结构设计逻辑来看，这款阀采用下进上出的流道布局，阀瓣沿着阀座中心线做直线升降运动，和阀座密封面形成紧密贴合实现截流，相比闸阀这类直通式阀门，它的密封面受介质冲蚀磨损更小，调节精度更适配蒸汽这类带一定温度压力的介质工况。整体结构拆解开来看，下部是带法兰连接端的阀体，法兰盘上均匀布置螺栓孔，安装时可直接和同压力等级的管路法兰配对，通过螺栓紧固加密封垫片实现接口密封，安装边界需要预留手轮操作的侧向空间，手轮侧要留出至少能容纳整圈旋转操作的净距，避免周边管线或构架阻碍手轮转动。阀杆采用明杆结构设计，转动手轮时阀杆会带动阀瓣同步升降，操作人员可以直观通过阀杆伸出的高度判断阀门的开度大小，在现场巡检时不用额外加装开度指示装置就能快速掌握阀门状态。上部的填料函结构用来填充密封填料，压紧填料压盖即可实现阀杆活动部位的动密封，避免蒸汽从阀杆间隙泄漏，日常维护时不用拆解整个阀门，只需要紧固压盖螺栓或者更换填料就能解决外漏问题。这款阀的调节特性为线性调节区间占比约60%开度行程，在小开度区间不会出现明显的节流振动，适合用来稳定调节蒸汽流量，当需要降低阀门通流能力时，顺时针旋转手轮即可带动阀瓣下行，逐步减小阀瓣和阀座之间的通流间隙，直到完全贴合实现截流。设计时针对蒸汽介质的特性，密封面堆焊硬质合金层，耐受高温蒸汽的长期冲蚀，阀体流道做了平滑过渡处理，减少蒸汽流动时的局部阻力损失，降低管路的压损，阀瓣和阀杆采用活动连接结构，避免关闭时阀瓣受侧向力导致密封面偏磨，延长密封副的使用寿命。
