工业级带槽锁紧六角螺母结构设计

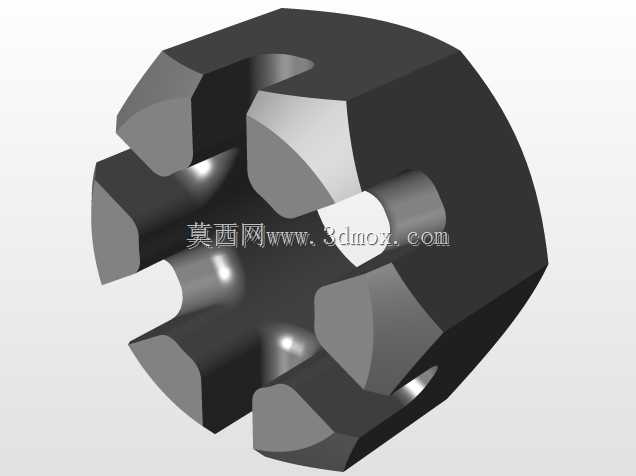

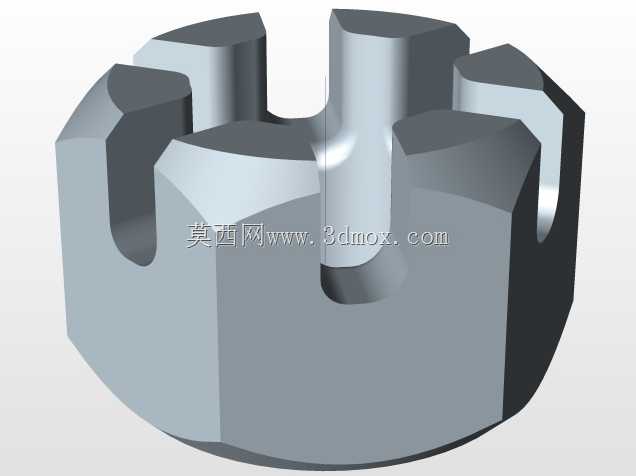

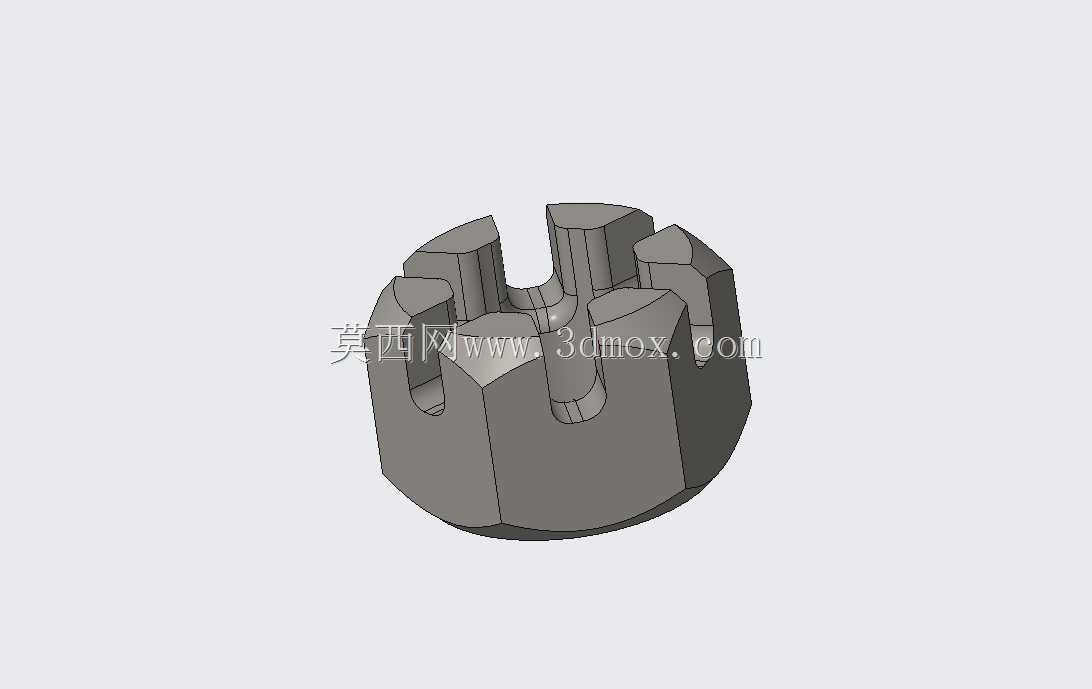

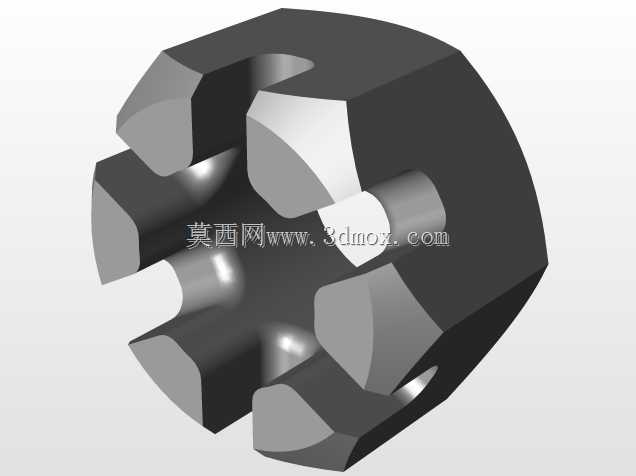

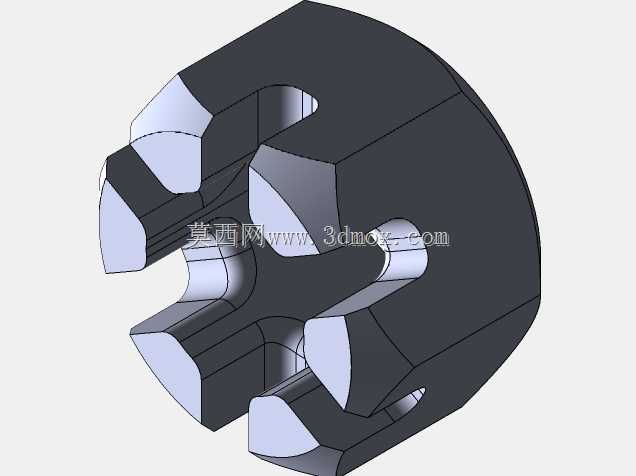

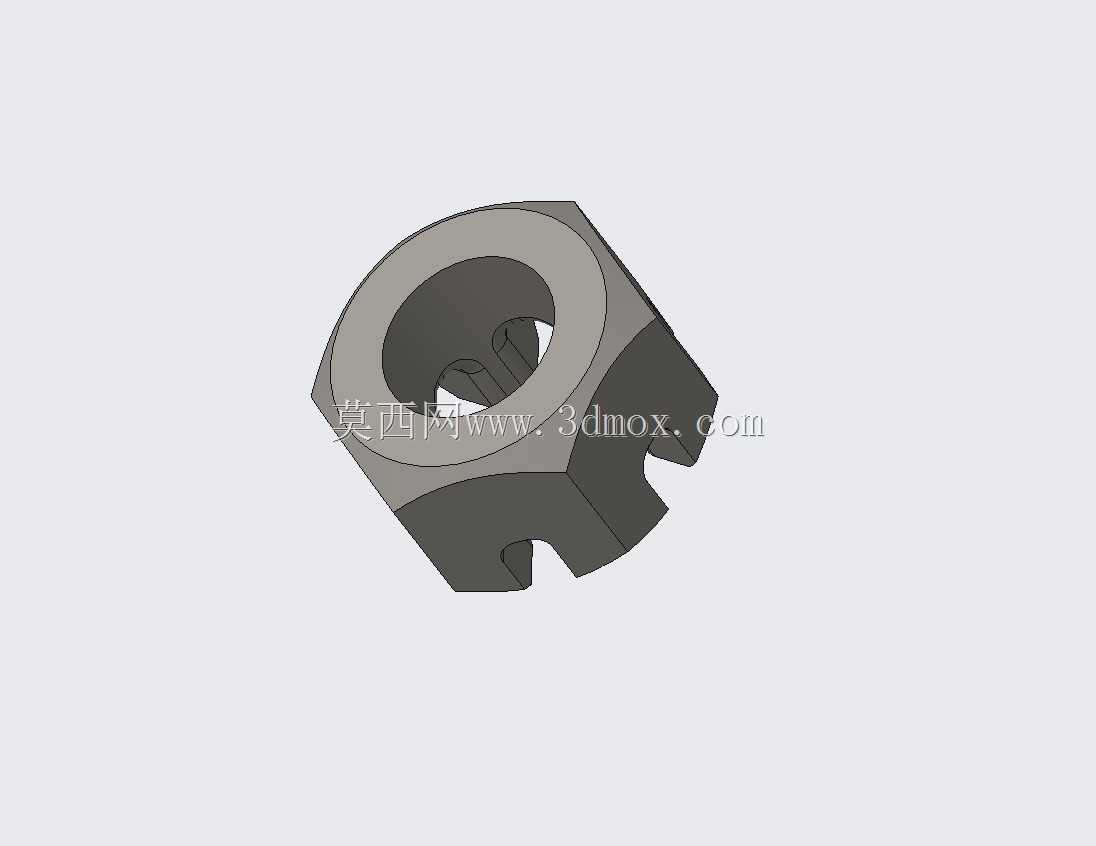

这款开槽螺母是机械连接系统中常用的防松紧固零件，主要应用在存在持续振动、交变载荷的工业装配场景中，涵盖重型商用车底盘悬挂连接、工程机械传动部件锁紧、矿山设备振动筛组件固定、农业机械旋转轴系定位等多个对连接可靠性要求极高的领域。和普通六角螺母相比，它的核心功能是在完成螺纹拧紧后，可配合配套螺栓杆部预制的径向销孔，穿入开口销或金属丝穿过螺母端部的开槽结构，将螺母与螺栓形成刚性机械锁止，彻底杜绝设备运行过程中因振动冲击、载荷交变导致的螺纹副回转松脱问题，避免连接失效引发的设备故障甚至安全事故。在设计思路上，这款螺母整体沿用标准六角螺母的外部轮廓，保留了通用扳手的适配尺寸，无需特殊工装即可完成拧紧作业，降低现场装配的工具适配成本；端部均匀分布的开槽结构做了圆弧过渡处理，既避免开槽根部的应力集中问题，提升零件在反复冲击载荷下的结构强度，也能让开口销的穿入操作更顺畅，即使在装配空间受限的场景下也能快速完成锁止操作。外形尺寸方面，螺母的对边宽度、螺纹公称直径、整体高度均匹配对应规格的外螺纹紧固件，安装边界和同规格普通六角螺母完全兼容，不需要对原有安装位的螺栓伸出长度、扳手操作空间做额外调整，可直接替换普通六角螺母实现防松升级。螺母的内螺纹精度按照通用机械紧固标准设计，和配套螺栓的螺纹副配合间隙控制在合理范围，既保证拧紧过程顺畅无卡滞，也能避免配合间隙过大带来的连接旷量；六角外形的棱边做了小尺寸倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能让螺母更顺利地嵌入安装位的沉孔或贴合面，保证端面和被连接件表面完全贴合，让锁紧力均匀分布在接触面上，不会出现偏载导致的螺纹受力不均问题。在实际使用中，当螺母拧紧到预设扭矩位置后，只需微调螺母角度让端部开槽对齐螺栓杆上的预制销孔，穿入开口销后将销尾掰开固定在螺母侧方，即可形成可靠的锁止结构，即使在长时间高频振动的工作环境下，也能持续保持稳定的锁紧力，不需要频繁停机复检螺母紧固状态，大幅降低设备运维的人工成本与故障停机风险。
