内燃机用多缸曲轴传动结构设计

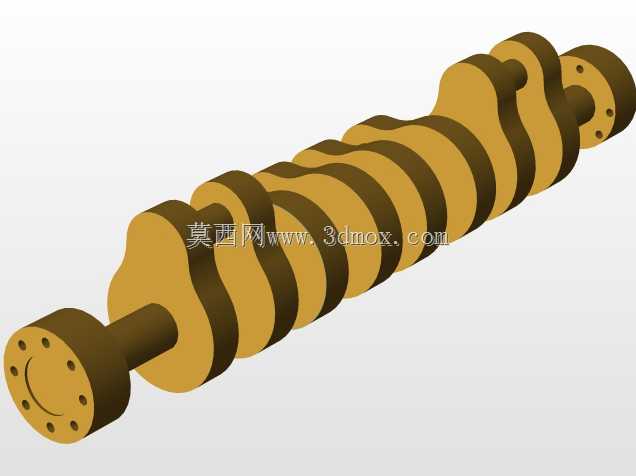

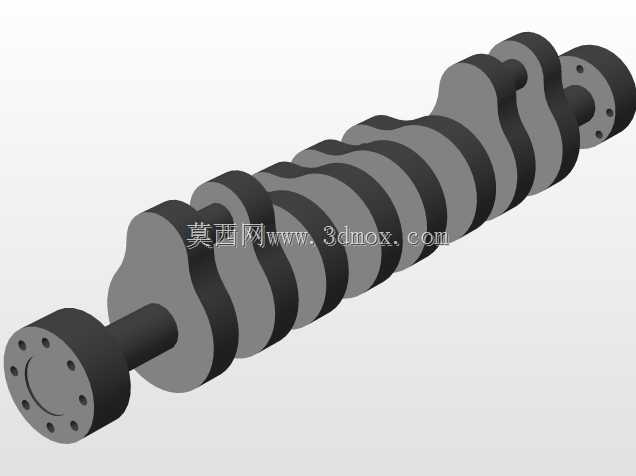

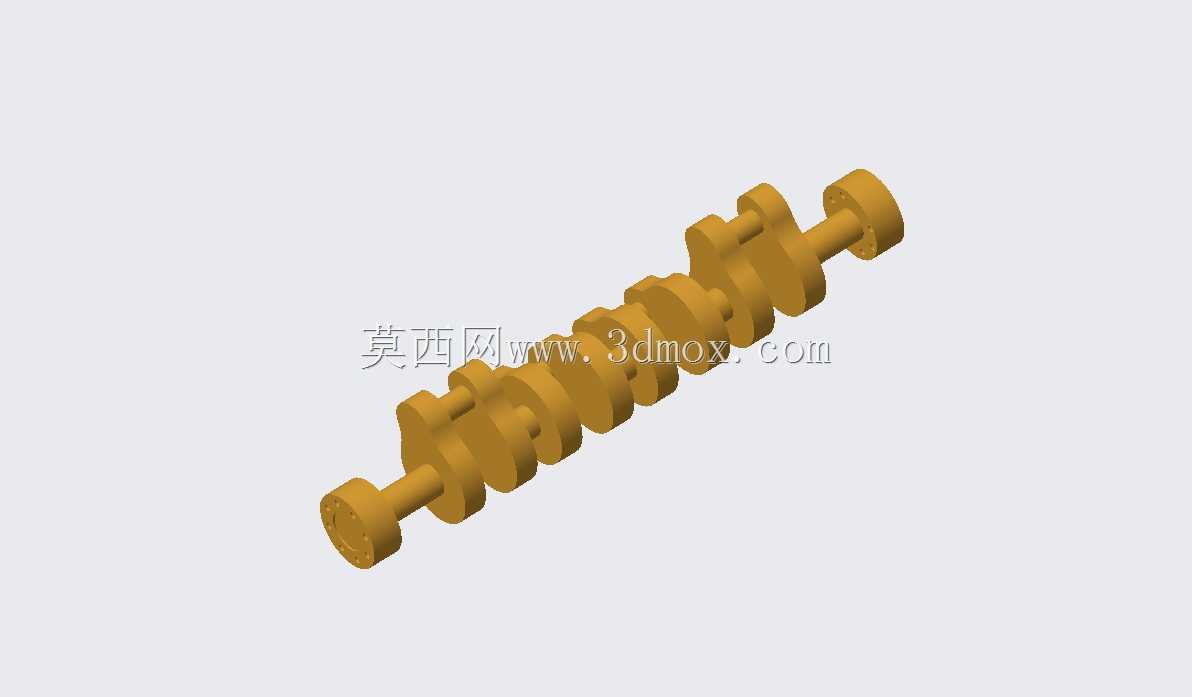

曲轴作为内燃机动力输出的核心传动部件，广泛应用于乘用车辆、商用货车、工程机械、农用动力装备、固定式发电机组等搭载往复式活塞发动机的场景中，是整套动力系统实现动力形式转换的核心载体，其结构设计合理性直接决定发动机的运行平顺性、动力输出效率与整机使用寿命。在实际设备运行过程中，曲轴承担着将活塞连杆组传递来的往复直线作用力，转化为旋转扭矩向外输出的核心功能，同时还要驱动发动机配气机构、冷却水泵、机油泵、发电机等附属附件运转，全程承受周期性变化的气体冲击力、往复惯性力与旋转离心力的复合载荷，对结构强度、动平衡精度与耐磨性能都有极高要求。这款多缸曲轴的设计围绕直列多缸发动机的点火顺序与做功间隔展开，整体采用整体式锻造结构布局，沿轴向依次排布前端动力输出轴段、多组曲柄销与主轴颈交替的做功单元、后端飞轮连接轴段，各曲柄销按照对应缸数的点火间隔角设置周向相位差，保证各缸做功冲程的作用力均匀叠加，降低输出扭矩的波动幅度。设计过程中针对曲柄臂与轴颈的过渡位置做了大圆角平滑处理，避免应力集中导致的疲劳断裂风险，主轴颈与曲柄销的表面设计有高精度的耐磨配合面，可直接与轴瓦配合形成稳定的压力润滑油膜，降低运转过程中的摩擦损耗。从安装边界来看，各主轴颈的同轴度公差控制在微米级，可直接适配发动机缸体的主轴承座安装位，前端轴段预留有皮带轮、正时齿轮的安装定位结构，后端法兰设置有飞轮连接的定位销孔与螺栓孔，整体轴向尺寸与径向回转半径严格对应目标机型的缸体内部空间，安装后不会与缸体、油底壳等周边部件发生运动干涉，同时各曲柄销的轴向间距与对应缸体的缸心距完全匹配，可直接与对应缸数的活塞连杆组完成装配。设计阶段还针对整体结构做了动平衡优化，在曲柄臂的对应位置设置有去重平衡结构，抵消高速旋转时产生的不平衡力矩，降低发动机运转过程中的振动与噪音，保证整机在全转速区间都能平稳运行。
