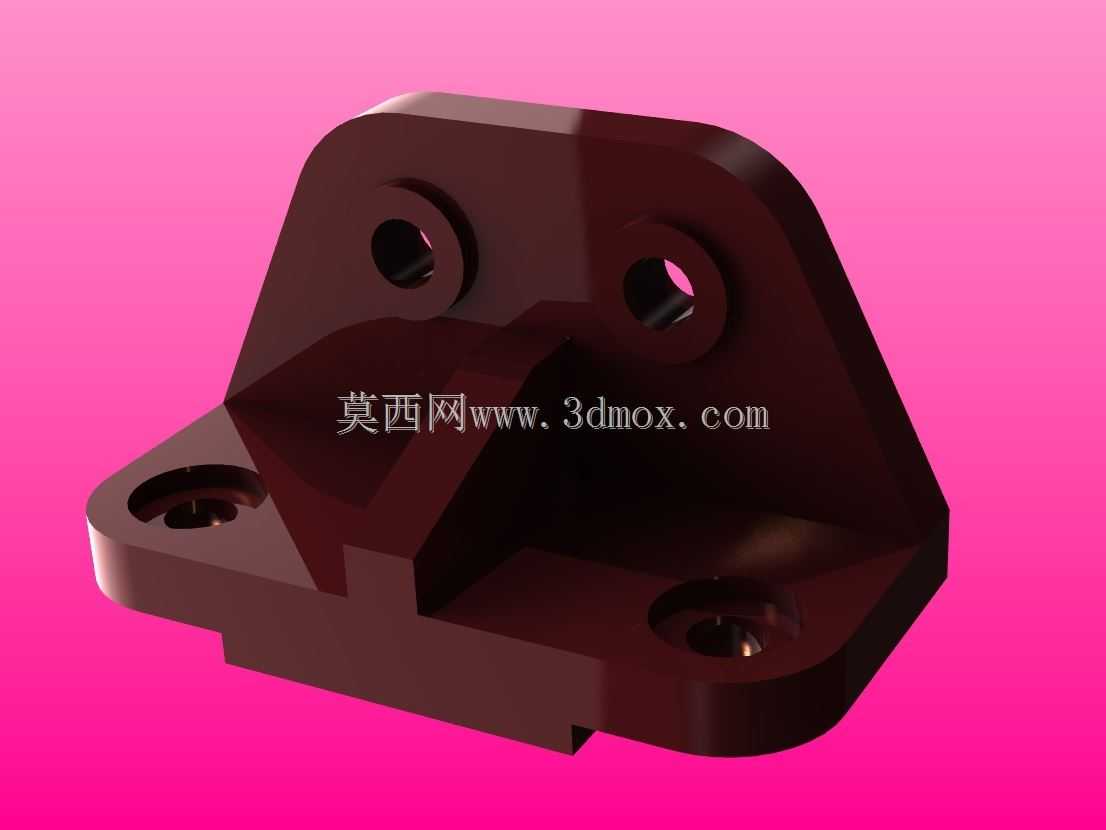

异型带孔安装固定支座结构设计

这款异型带孔安装固定支座，是工业装配领域中应用十分广泛的基础连接构件，主要承担相邻功能部件之间的载荷传递、位置固定以及安装基准定位作用，常见于轻工生产线机架、小型动力单元安装位、检测设备工装台、输送线侧边挡停机构等场景，能够在静态承托与小幅振动工况下保持稳定的连接刚性，避免被固定部件出现移位、松脱或角度偏移问题。从功能特性来看，该支座采用一体化实心构型设计，整体没有拼接焊缝或装配式连接缝隙，结构强度分布均匀，能够同时承受垂直方向的压应力、水平方向的剪切应力以及小幅交变载荷，四个分布在不同安装面的沉头通孔，既可以适配对应规格的内六角螺栓完成与安装基面的锁紧固定，也能通过上部两个同轴通孔穿装销轴或锁紧螺钉，实现上部外接功能件的铰接或刚性连接，沉孔结构可以让螺栓头部完全没入构件表面，不会出现凸起干涉外接部件运动轨迹的问题。在设计思路上，该构件充分考虑了安装空间的紧凑性需求，没有采用规则的方块构型，而是根据实际安装位的避让需求做了斜切与内凹处理：底座部分做了局部切槽设计，既可以避开安装基面上的凸起焊缝或定位凸台，也能减少支座与基面的接触面积，降低安装面的平面度加工要求；上部支撑臂采用对称式斜向延伸构型，将上部安装孔的受力直接传导到底座的四个安装点位上，避免出现应力集中导致的构件断裂问题，所有棱边都做了圆角过渡处理，既可以消除加工过程中产生的锐边毛刺，避免安装人员被划伤，也能减少应力集中点，提升构件的疲劳寿命。从安装边界来看，该支座的底座安装面为平整加工面，四个下部安装孔的孔位间距按照通用工业型材的安装孔距标准设计，可以直接适配常见的欧标、国标工业铝型材台面或钢板安装基面，不需要额外做转接板适配；上部两个安装孔的同轴度公差控制在合理范围内，穿装销轴时不会出现卡滞问题，构件整体的外轮廓尺寸适配狭小安装空间，在安装时不需要对周边其他构件做位置调整，就能完成原位装配固定，日常维护时只需要定期检查连接螺栓的锁紧力矩，就能保证长期使用的稳定性。
