带成型摇臂零件的分体式锻模结构

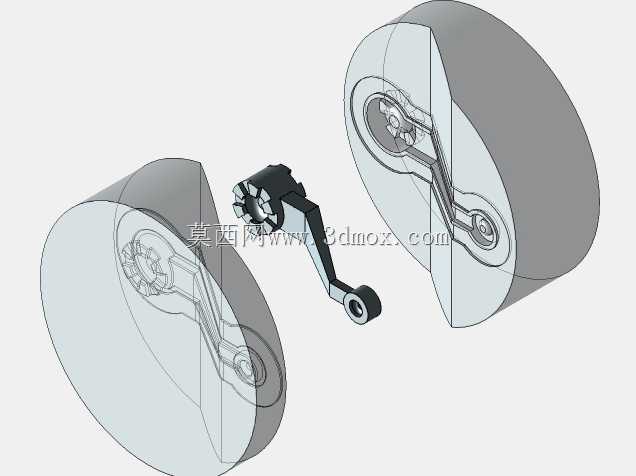

这套锻模主要应用于批量金属锻压生产场景，适配热模锻压力机、摩擦压力机等常规锻压设备，核心用途是完成异形摇臂类零件的热锻成型工序，将加热至锻造温度的金属坯料通过模膛挤压，一次性获得轮廓完整、金属流线连续的摇臂锻件毛坯，为后续机加工提供尺寸余量均匀、内部组织致密的坯料，广泛适配摩托车操纵摇臂、通用机械传动摇臂、小型设备控制摇臂等同类异形带孔臂类零件的锻造生产，能有效降低后续机加工的材料损耗与加工工时，提升零件整体力学性能。整套锻模采用上下分体对合结构，上下模体均为圆形模块设计，圆形模块的外形适配常见的圆形模座安装槽，安装时可通过模座的楔块或压圈完成周向与轴向固定，模块的分型面为平面设计，合模时依靠设备导轨导向保证上下模膛的对中精度，避免锻件出现错模缺陷。模膛设计完全匹配摇臂零件的外形轮廓，从坯料放入的初膛到最终成型的终膛做了连续的流线过渡，能够引导金属坯料在锻压力作用下逐步填充模腔各个角落，在摇臂的花键端头、铰接孔位、臂身过渡区域都做了针对性的圆角设计，既避免锻造时应力集中导致的模具开裂，也能保证金属填充饱满，不会出现缺肉、折叠等锻造缺陷。上下模体的外侧预留了足够的安装边界，模块厚度满足锻压设备的闭合高度要求，模膛外围设计了飞边槽结构，能够容纳锻造过程中溢出的多余金属，同时在合模终段形成足够的阻力，促使金属更好地填充模膛深处，成型后的飞边可通过后续切边工序快速去除。这套模具的设计充分考虑了锻造生产的实际工况，模块选材适配热作模具钢的使用要求，模膛的尺寸精度预留了锻件冷却后的收缩量，同时兼顾了模具的使用寿命与锻件的成型质量，分体式的结构也方便后续模膛磨损后的单独修复与更换，降低生产过程中的模具维护成本。配套展示的摇臂锻件完整呈现了该套模具的成型效果，臂身的曲面过渡、端头的齿形轮廓、端部的铰接孔凸台都清晰成型，完全符合摇臂类零件的毛坯设计要求，可直接进入后续的热处理与机加工工序。
