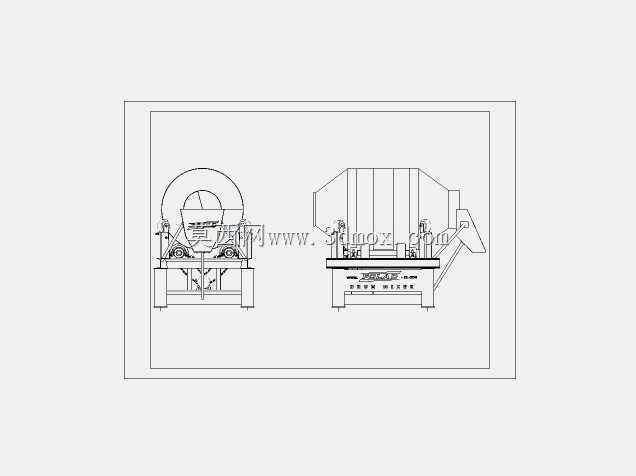

小型卧式混凝土滚筒搅拌设备结构

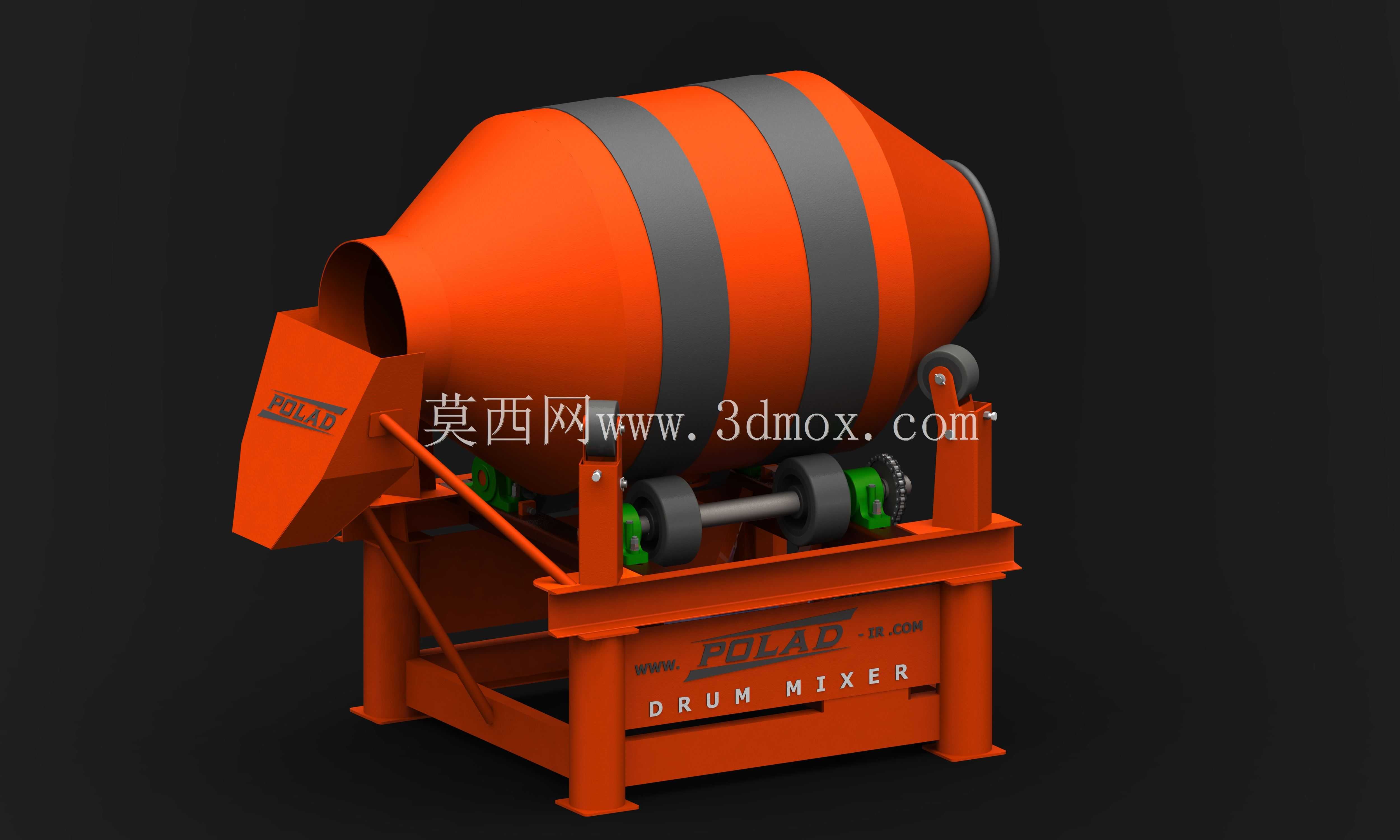

这款小型卧式滚筒搅拌设备，主要适配小规模施工场景的混凝土拌合需求，常见于乡村自建房施工、小型市政修补作业、庭院硬化工程等场地受限、单次拌合量不大的作业场景，无需大型搅拌站的配套场地与安装流程，可快速部署投用。设备核心拌合部件为倾斜布置的搅拌滚筒，滚筒内壁设置有导向螺旋叶片，正转时可将投入的砂石、水泥、水等物料不断提升、抛落、剪切拌合，保证混合料均匀度达到施工要求，反转时即可顺着叶片导向将拌合完成的混凝土从出料口卸出，无需额外设置卸料推板结构，简化了整体传动链路。机架采用型钢焊接成型的框架结构，底部预留有地脚安装孔位，可直接固定在硬化后的平整地面上，也可根据需求加装行走轮组实现短距离转场，整体安装边界紧凑，不需要预留过大的操作检修空间，日常维护仅需定期检查托轮磨损情况、传动链条张紧度即可。设计过程中优先考虑了作业稳定性，滚筒通过四个托轮组实现支撑，其中两组托轮连接链轮传动结构，由电机经减速机驱动带动滚筒转动，传动链路做了密封防护，避免拌合过程中溅出的砂浆进入传动部件造成磨损；进料口设置有倾斜导料槽，方便人工或者小型装载机投料，出料口做了加厚耐磨处理，应对混凝土卸料时的持续冲刷磨损。设备单批次拌合容积为0.5立方米，每小时可完成约50吨混凝土的拌合作业，匹配小型施工班组的作业节奏，不会出现产能过剩或者供料不足的问题。滚筒外部设置有两道加强滚圈，提升滚筒整体结构刚度，避免长期装载物料转动出现筒体变形的问题；机架的支撑腿做了斜向加强筋设计，抵消滚筒转动过程中产生的偏载力矩，保证设备运行过程中不会出现明显晃动。从建模角度来看，该模型完整还原了设备的装配关系，托轮与滚圈的配合间隙、传动链轮的中心距、出料槽的倾斜角度都按照实际工程参数设置，可直接用于结构校核、作业模拟或者相关设备的改型设计参考，也可作为施工场景布置的三维素材使用，帮助设计人员快速完成小型施工场地的设备排布规划。
