摆动式驱动执行器结构设计

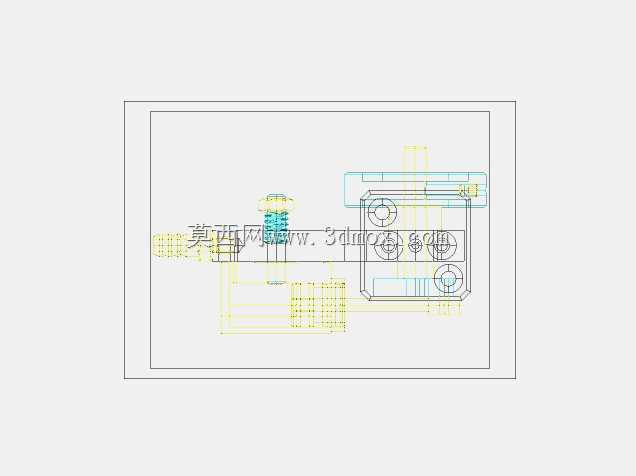

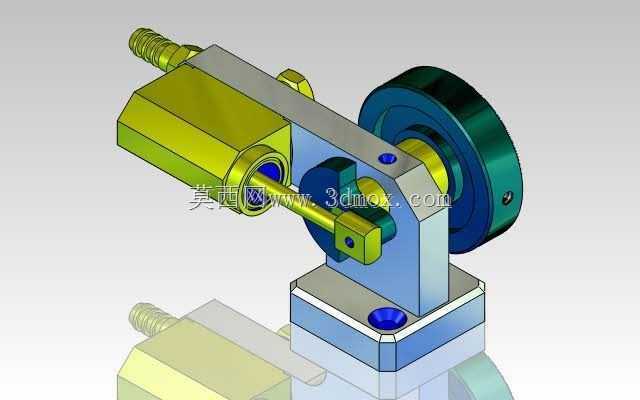

这款摆动驱动执行机构，常被集成在小型自动化工位的往复动作单元中，比如轻工产线上的工件拨料工位、小型检测设备的探头摆转工位，或是实验装置里的角度调节模块，承担固定角度范围内的往复摆动输出，替代传统的气缸直推加连杆转换的冗杂结构，能在紧凑安装空间内完成稳定的周期摆转动作。从结构设计逻辑来看，整体采用立式基座承载的布局，底部方形安装座预留了沉头固定孔位，可直接通过螺栓锁紧在设备安装面板上，安装基准面做了平面度公差约束，保证装配后整机的垂直度，避免摆转过程中出现卡滞或偏磨。上部的摆臂组件通过转轴与基座铰接，转轴处配置了滑动轴承衬套，降低转动副的摩擦阻力，同时预留了润滑脂注油通道，可在长期运行后补充润滑，延长部件使用寿命。动力输入侧设置了带轮传动结构，通过外接同步带或平带传递旋转动力，带轮与转轴之间采用键连接传递扭矩，端盖处设置了紧定螺钉防松，避免高速往复摆动时带轮出现轴向窜动。摆臂末端设置了外螺纹接口，可直接连接拨杆、夹爪或是检测探头等执行末端，接口的螺纹规格采用通用公制标准，方便现场根据实际工况更换不同的作业端头，无需额外加工转接件。设计过程中对摆臂的转动行程做了硬限位设计，在基座对应位置设置了限位凸台，可将摆角控制在预设的工作范围内，避免超程造成机构损坏，同时限位面粘贴了聚氨酯缓冲垫，降低摆臂到达行程端点时的冲击噪音与结构应力。整体结构的尺寸边界控制紧凑，横向宽度不超过基座宽度的1.5倍，纵向高度适配小型设备的安装夹层，不会占用过多的设备内部空间，所有外露的紧固件均采用内六角圆柱头螺钉，保证外观规整的同时，也方便使用标准工具进行拆装维护。各零部件的配合公差根据功能做了区分，转动副采用间隙配合保证转动顺畅，固定连接面采用过渡配合保证连接刚性，密封位置预留了密封圈安装槽，可适配有少量切削液或粉尘的车间作业环境，避免杂质进入转动副造成磨损加速。
