单相电机软起动节能控制装置结构设计

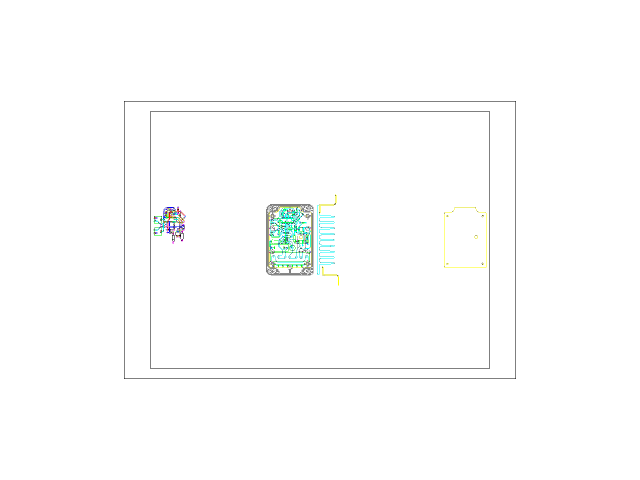

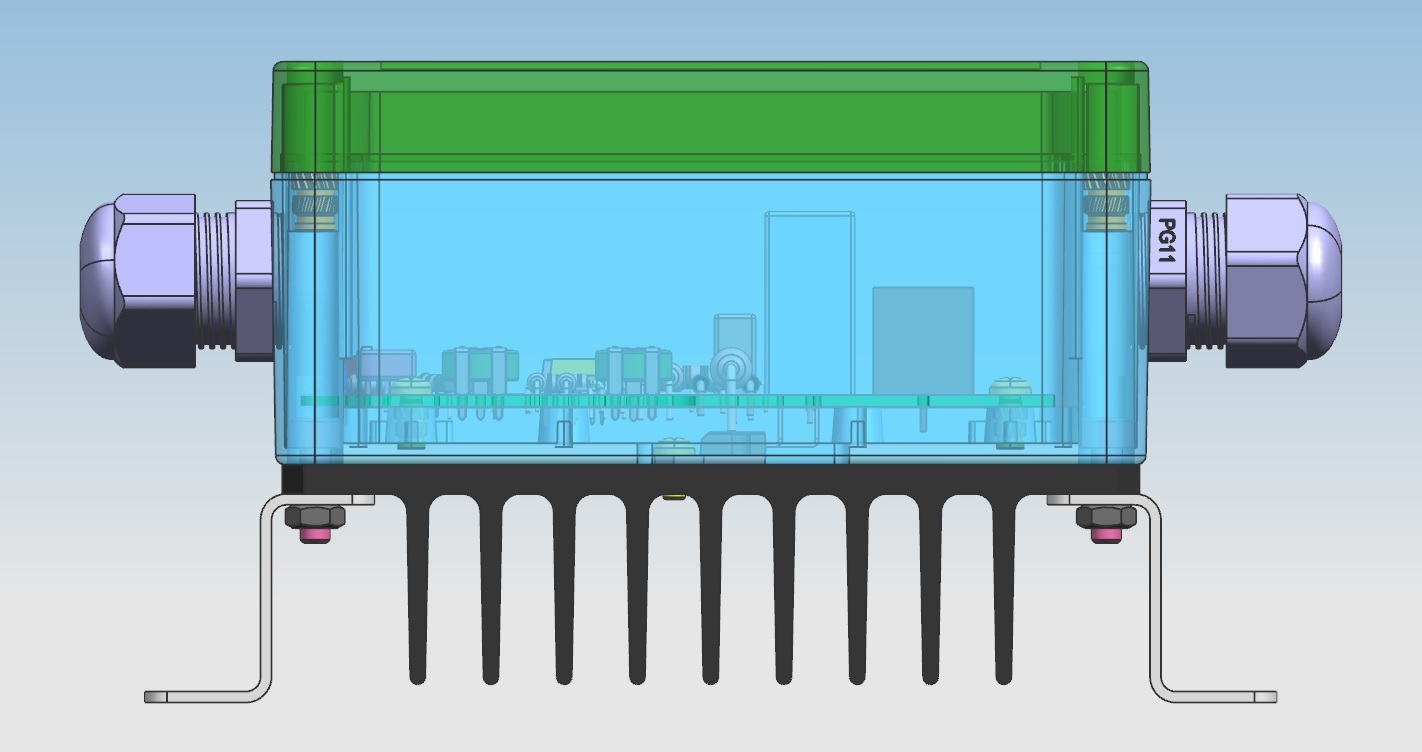

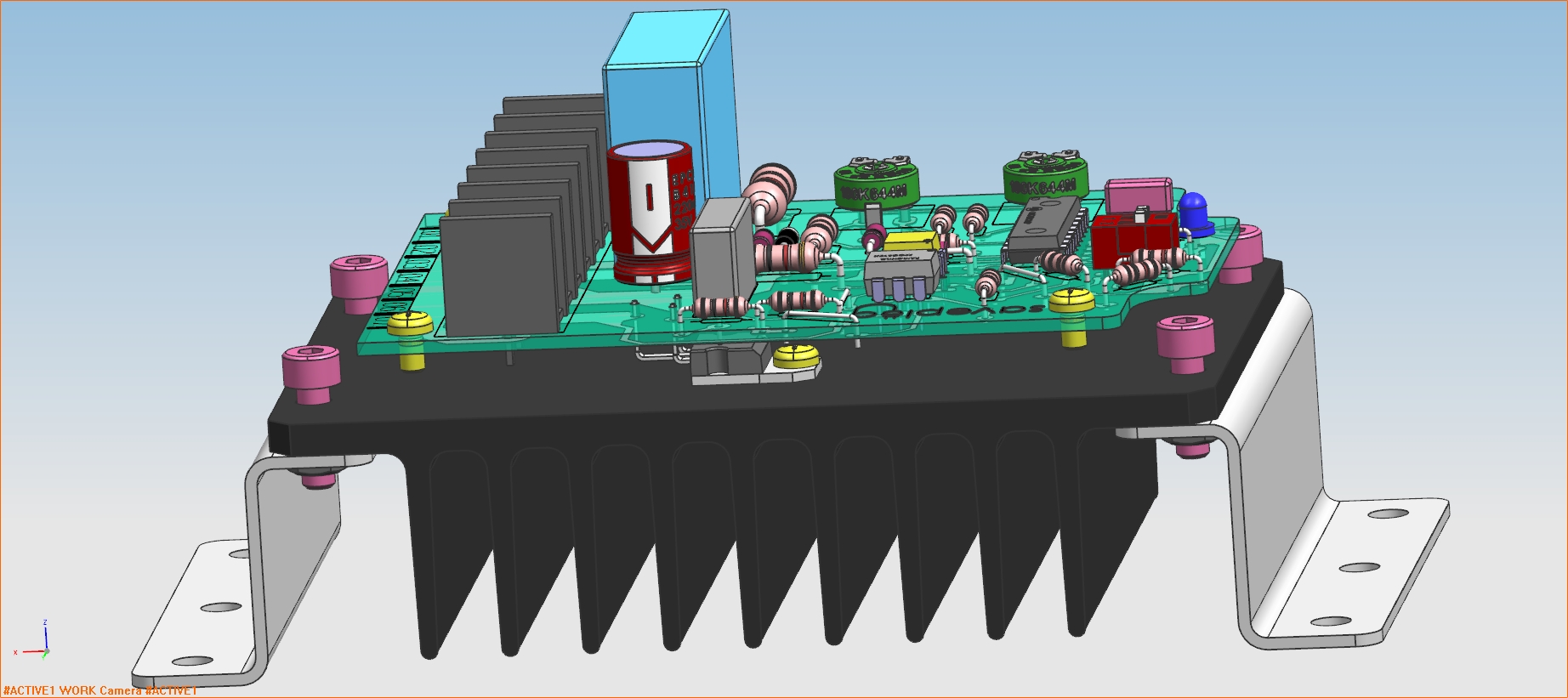

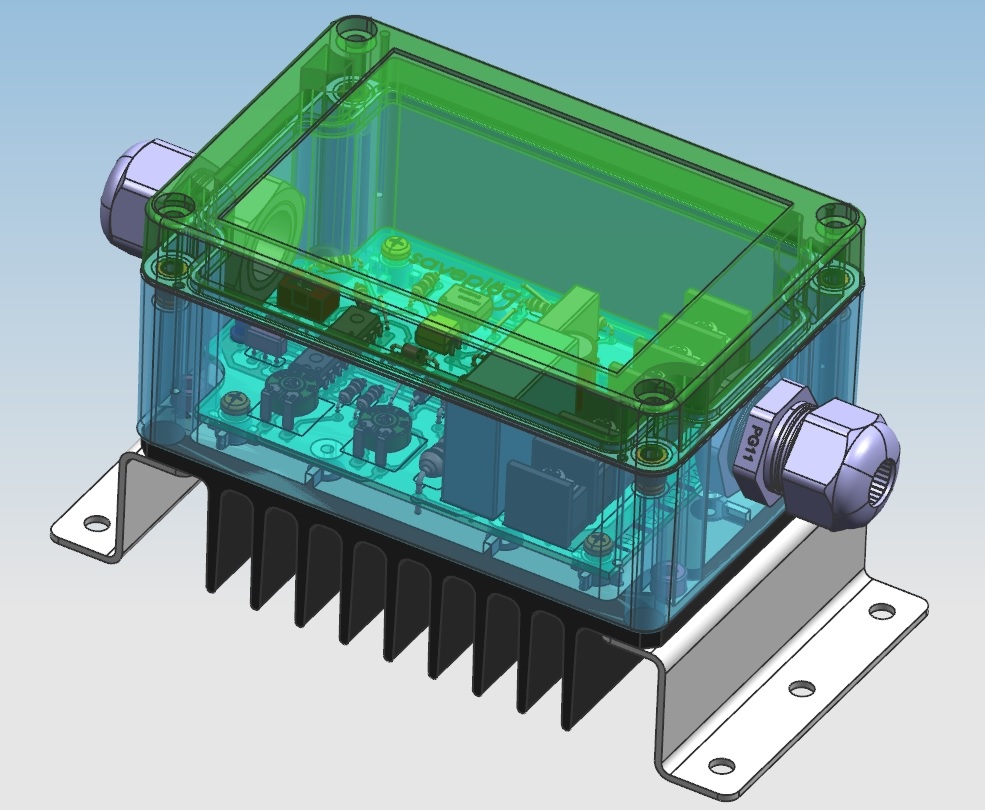

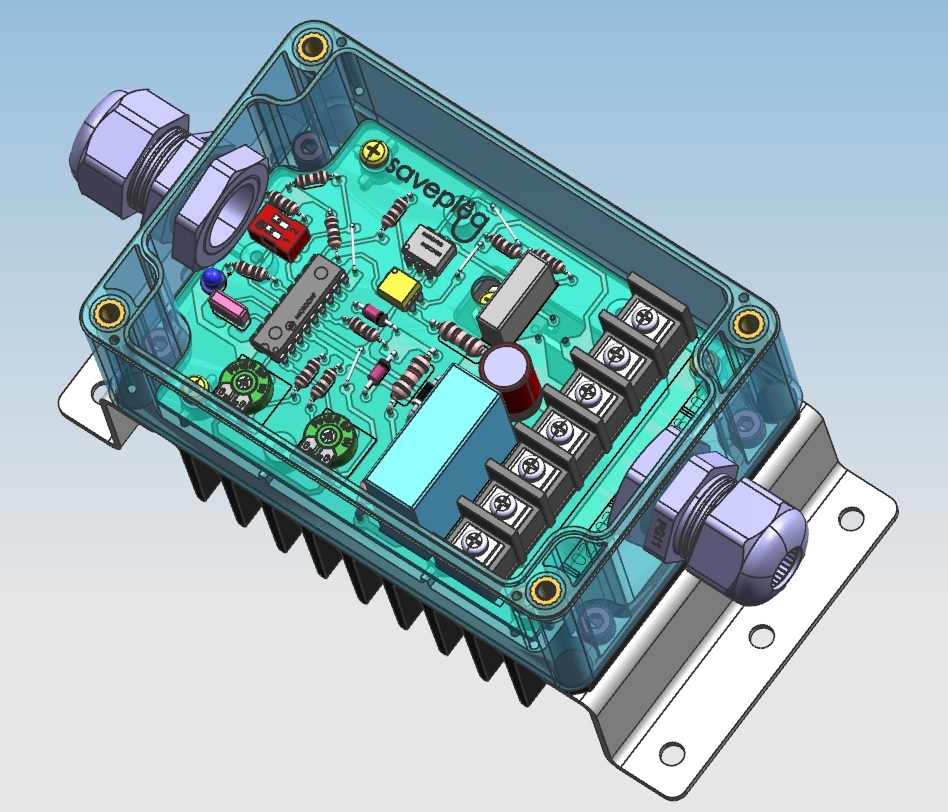

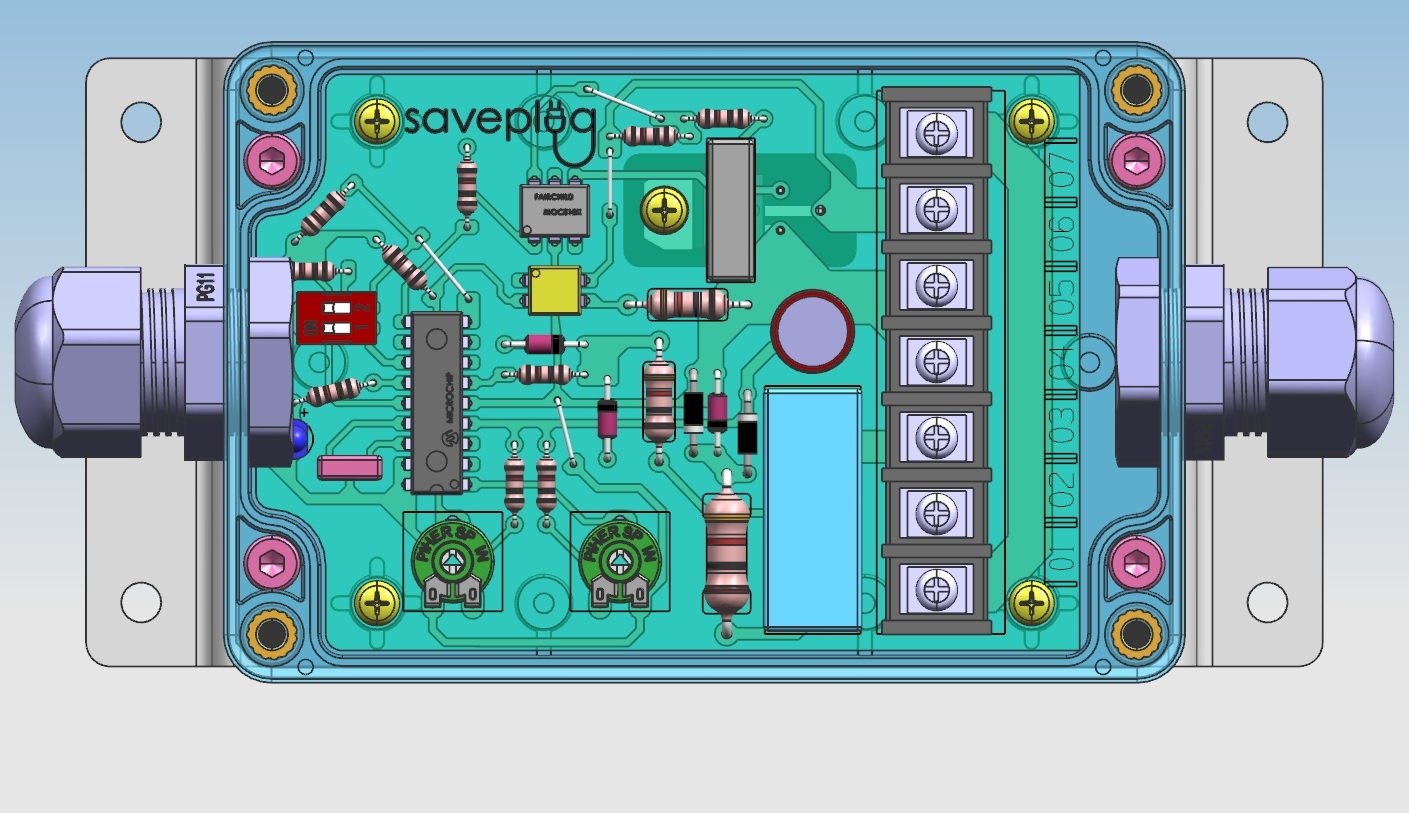

这款单相软起动节能装置，主要面向小功率单相PCS类电动机的起动控制与运行节能场景，常见于小型输送设备、民用风机、小型加工机具、商用制冷配套等对起动冲击有要求、同时需要降低运行损耗的单相供电设备配套场景。从结构设计来看，装置采用上下扣合的透明防护壳体，上盖为半透明工程塑料材质，无需开盖即可直观观察内部PCB板件、功率元件的状态，日常巡检时能快速发现元件鼓包、接线松动等显性故障；壳体两侧预留标准防水电缆格兰头安装位，进出线可通过格兰头锁紧密封，适配多尘、轻度溅水的工业或商用安装环境，壳体下部直接贴合铝制梳齿散热结构，功率器件与散热片之间通过导热垫压合，无需额外加装散热风道即可满足额定工况下的散热需求。安装结构上，装置配套L型镀锌钢板安装支架，支架上预留多组腰型安装孔，可兼容不同孔距的安装面固定需求，安装时无需额外制作转接板，直接通过螺栓即可固定在设备机架、电控箱内壁或墙面安装板上，安装边界预留足够的接线操作空间，格兰头处预留的线缆弯曲半径满足常规RVV线缆的布线要求，不会出现线缆弯折过度导致的绝缘破损问题。内部电路布局上，PCB板按强电、弱电分区排布，可控硅等功率器件紧贴散热面布置，控制回路与主回路之间预留足够的电气间隙，满足低压电气装置的安全间距要求，板载元件集成了起动电流限制、运行功率因数补偿、过载保护等功能，起动过程中可逐步提升输出电压，避免单相电机直接起动时产生的5-7倍额定电流冲击，减少对前端供电回路的容量要求，同时降低起动时的机械冲击，延长电机与配套传动部件的使用寿命；进入稳定运行阶段后，装置可根据电机实际负载率动态调整输出电压，降低电机轻载运行时的铁损与铜损，最高可实现三成左右的有功功率节约。设计过程中充分考虑了现场维护的便利性，壳体扣合处采用卡扣加螺栓的双重固定方式，日常检修时拧开固定螺栓即可翻开上盖，内部接线端子采用插拔式结构，更换装置时无需重新压接线缆，可大幅缩短现场停机维护时间。
