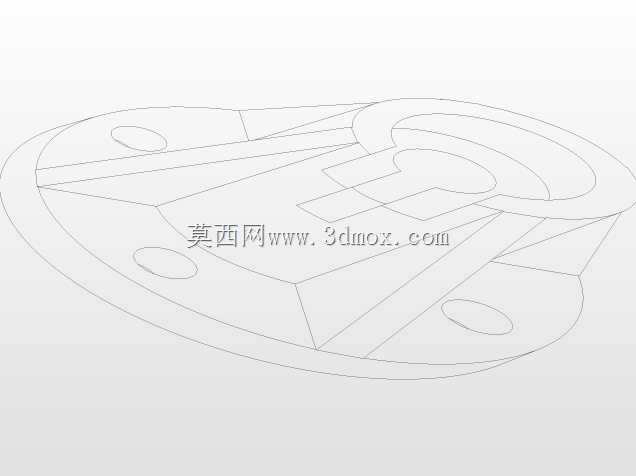

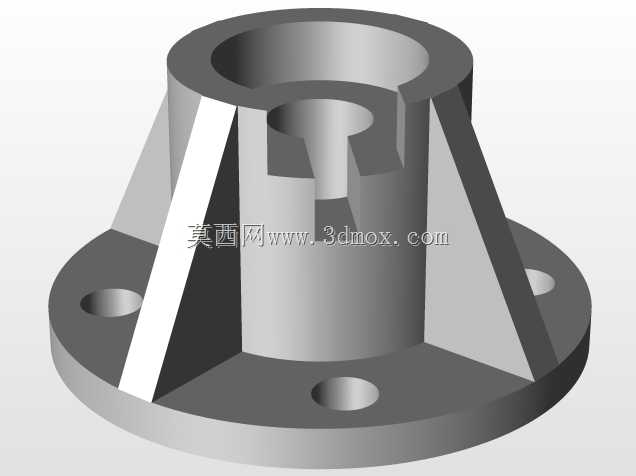

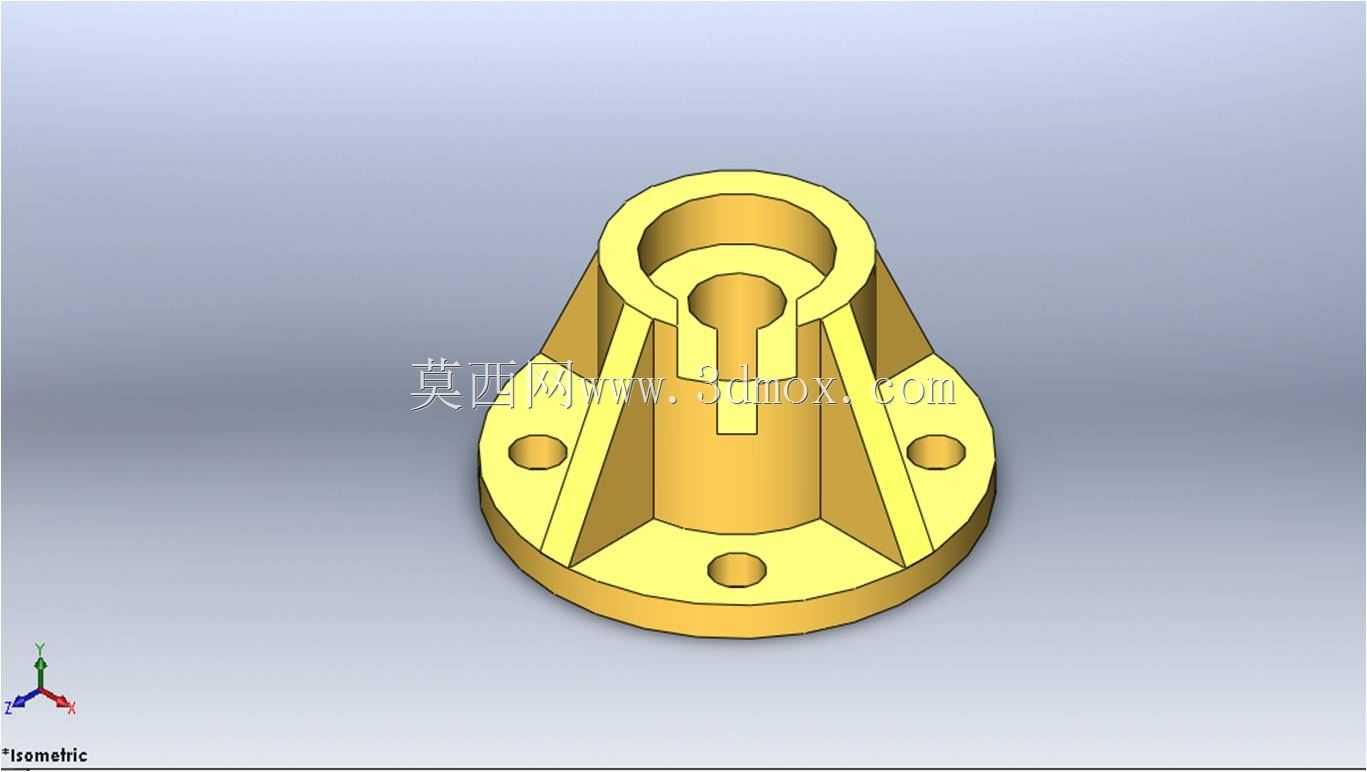

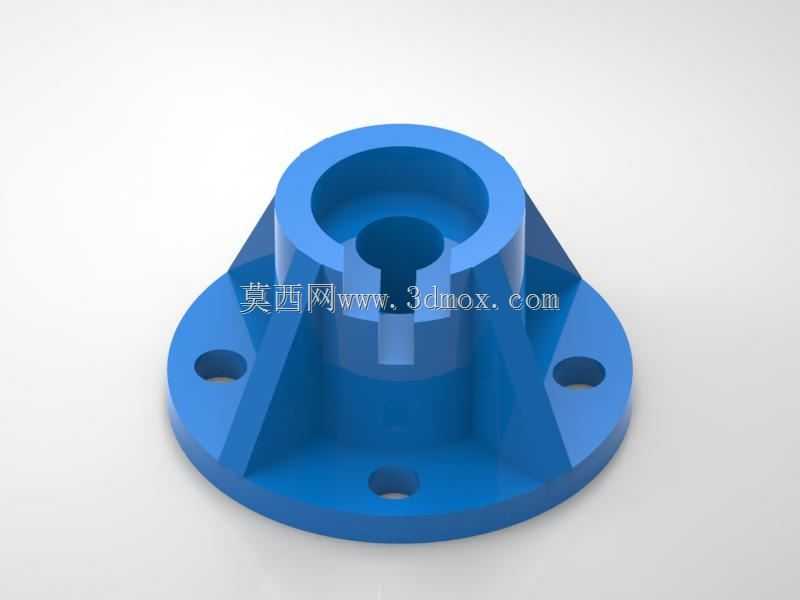

带加强筋三角支撑法兰式轴座结构

这类带三角加强筋的法兰式轴座，在轻工输送设备、小型自动化生产线的从动辊支撑端应用十分普遍，也常作为小型搅拌装置的轴端固定座使用，相比无筋的光面法兰座，它的抗倾覆载荷能力能提升40%以上，在径向受力波动较大的工况下，能有效避免法兰盘根部出现应力断裂的问题。从结构设计来看，底部法兰盘均匀分布三个安装通孔，孔位采用三等分布局，相比四孔法兰，在安装空间受限的机架上，能减少一个紧固点的操作空间需求，适配角铝、方管搭建的轻型机架侧边安装场景，安装时无需在机架上加工过大的避让区域，三个螺栓紧固后即可形成稳定的三角形固定约束，不会出现四孔安装时容易出现的过定位问题。中间的支撑筋采用等厚三角结构，筋板厚度与上部轴套壁厚保持一致，在注塑或铸造成型时，能避免壁厚差异过大导致的缩孔、冷隔缺陷，筋板与法兰盘、上部轴套的衔接处均做了R角过渡，能分散轴承受径向力时传递到衔接位置的集中应力，在长期交变载荷作用下，衔接位置不会出现疲劳裂纹。上部轴套的内孔设计有键槽结构，可与带平键的传动轴配合，限制轴与座体之间的周向转动，轴套的内孔长度与直径比例控制在1.2:1，既能保证对轴的支撑长度，避免轴端出现晃动，也不会因为轴套过长增加不必要的材料成本与整体高度。轴套顶部的内孔做了倒角处理，装配时能快速引导传动轴插入内孔，无需反复对位调整，降低现场装配的操作难度。在安装边界上，法兰盘的外径比上部轴套的最大外径大出近一倍，三个安装孔的中心圆直径略小于法兰盘外径，安装时螺栓的中心到机架边缘的距离只要大于螺栓直径的1.5倍，就能保证安装位置的结构强度，不会出现机架侧边被螺栓拉裂的问题。整体结构的高度控制在法兰盘直径的0.8倍左右，在满足支撑强度的前提下，尽可能压缩轴向安装空间，适配安装位置紧凑的设备内部布局，不会与周边的传动轮、管线等部件产生干涉。
