贝玛椭圆镂空标识牌结构设计

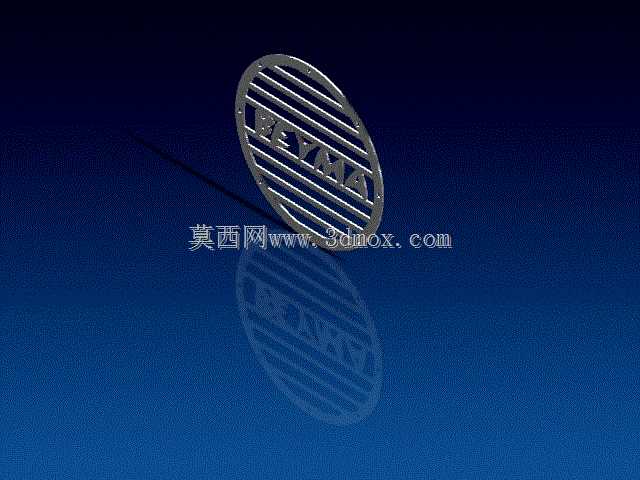

这类椭圆镂空标识牌常被应用在音响设备、户外机柜、商用机电产品的外露面板位置，承担品牌视觉识别与面板通风散热的双重作用，不少户外防护类设备也会选用这类结构作为出声口的防护装饰件，避免大体积杂物进入设备内部的同时，保持品牌视觉露出的完整性。从结构设计逻辑来看，整体采用椭圆外轮廓，边缘做了等宽的包边处理，包边厚度控制在1.2-1.5mm区间，既保证冲压成型后的边缘强度，也避免安装后边缘割手的问题。标识表面的横向等距镂空条，间隙宽度统一设置为2mm，这个尺寸既能保证足够的通风通过率，也能阻挡常规尺寸的飞虫、碎屑进入设备内部，镂空条的排布完全贴合椭圆轮廓的曲率变化，每一条镂空的长度都随椭圆截面宽度做对应调整，保证视觉上的均匀协调性。品牌字母区域采用半冲压凸起结构，凸起高度0.8mm，既不会因为凸起过高在运输过程中出现磕碰掉漆，也能让品牌标识在不同光线角度下形成清晰的视觉层次，不需要额外印刷就能呈现清晰的品牌字样。安装边界方面，椭圆整体的长轴尺寸控制在80mm，短轴尺寸为50mm，背部预留了两个直径2mm的定位安装柱，柱中心距为60mm，安装时只需要在对应面板上开对应位置的定位孔，点胶后压入即可完成固定，不需要额外设计螺丝固定位，能保持面板正面的视觉完整性。设计过程中需要重点考虑镂空条的连接强度，每根横向镂空条之间的连接筋宽度不小于1.5mm，避免在冲压成型或者后续使用过程中出现条带变形的问题，椭圆最外侧的包边做了0.3mm的圆角处理，和设备面板贴合时不会出现缝隙不均匀的情况。这类标识件在做三维建模时，需要提前预留0.2mm的喷涂厚度余量，避免后续表面做喷粉、阳极氧化处理后，镂空间隙被涂层填充变小，影响实际的通风或者出声效果，背部的定位柱长度设置为3mm，刚好适配常规1.5-2mm厚度的设备面板，压入后不会在面板背部露出过长的柱体，干扰设备内部的元器件排布。
