射频设备双开孔金属安装面板结构设计

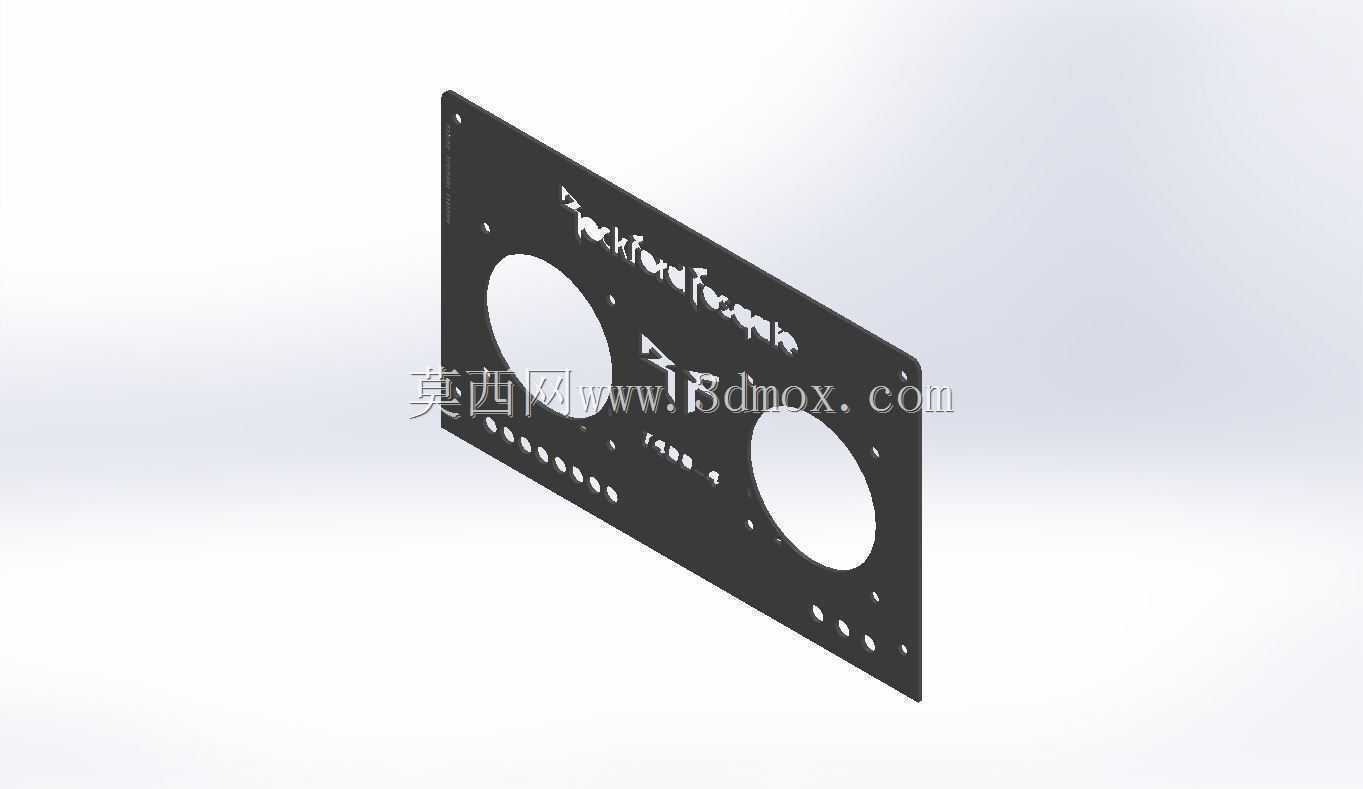

　　在射频通讯类设备的整机结构搭建环节，这类带双圆形开孔的金属面板属于核心外露安装构件，日常多布置在射频功放、信号收发模组的机箱正面位置，承担接口防护、元件固定、外观规整的多重作用。从实际应用场景来看，这类面板常被用在中小型射频测试设备、室内信号分布主机、工业级无线传输终端上，既要为外露的射频接头、调节旋钮预留精准的安装位，也要屏蔽内部电路的杂散信号向外泄露，同时阻挡外界灰尘、飞溅液体侵入机箱内部，避免电路出现短路或者信号干扰问题。

　　设计这类面板时，首先要匹配对应机箱的前端安装边界，面板整体采用矩形钣金裁切成型，边缘做了小尺寸的折边处理，折边高度控制在3到5毫米区间，既可以提升面板自身的结构刚度，避免薄钣金在长期使用后出现翘曲变形，也能在安装时和机箱边框形成贴合的止口，减少拼接缝隙带来的电磁泄露。面板上的两个大尺寸圆形开孔，是为N型或者BNC型射频同轴连接器预留的安装位，开孔的直径公差控制在±0.1毫米范围内，孔边缘做了去毛刺处理，避免安装连接器时刮伤接头的金属外壳，影响接地导通效果。两个开孔的中心距严格匹配内部射频模组的接头间距，避免安装时出现接头错位、强行装配导致的连接器引脚脱焊问题。

　　除了两个主开孔之外，面板上还排布了多组不同直径的小孔，这些小孔分别对应状态指示灯、调节按键、固定螺丝的安装位置：靠近面板下边缘的一排等距小孔是指示灯安装位，孔径刚好能嵌入3毫米直径的LED灯珠，孔位和内部电路板上的灯珠位置一一对齐，保证灯光可以垂直透出面板，不会出现偏光、漏光的问题；分散在面板边角和开孔周边的小孔是面板自身的固定螺丝孔，采用沉孔设计，螺丝安装后头部不会突出面板表面，保证外观的平整性；面板上的丝印区域预留了标识位置，后期可以通过丝网印刷标注接口定义、调节方向，方便现场操作人员快速识别功能。

　　从安装适配的角度来说，这类面板的厚度通常选用1.5到2毫米的冷轧钢板，表面做黑色喷塑处理，喷塑层厚度控制在60到80微米，既可以提升面板的耐腐蚀性能，也能让表面呈现哑光质感，避免灯光照射时产生反光干扰操作人员查看指示灯状态。面板的整体外形尺寸完全匹配标准19英寸机箱的前端安装位宽度，安装时通过四周的螺丝直接固定在机箱的前框上，不需要额外的转接支架，装配效率较高。在结构强度校核环节，要考虑面板在安装连接器后的承重能力，两个主开孔周边因为要固定重量较大的射频接头，特意在面板背面对应位置设计了局部压筋，提升开孔周边的结构强度，避免多次插拔接头后面板出现变形，导致连接器接触不良。

　　在实际选型使用时，这类面板可以直接适配同尺寸的射频功能模组，不需要二次开孔加工，安装时只需要将对应元件从面板背面嵌入对应的开孔，通过螺母或者卡扣固定即可，面板和机箱边框之间可以加装薄导电泡棉，进一步提升电磁屏蔽效果，减少内部信号和外界环境的互相干扰。对于结构设计从业者来说，这类面板的设计逻辑可以直接复用在各类需要外露接口的电子设备机箱上，只需要根据实际元件的尺寸调整开孔位置和直径，就能快速完成适配，大幅缩短整机结构的设计周期。
