莫仕51021系列15Pin线对板连接器结构

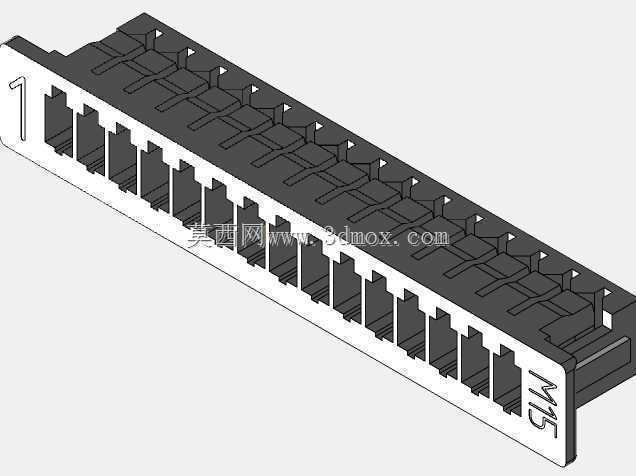

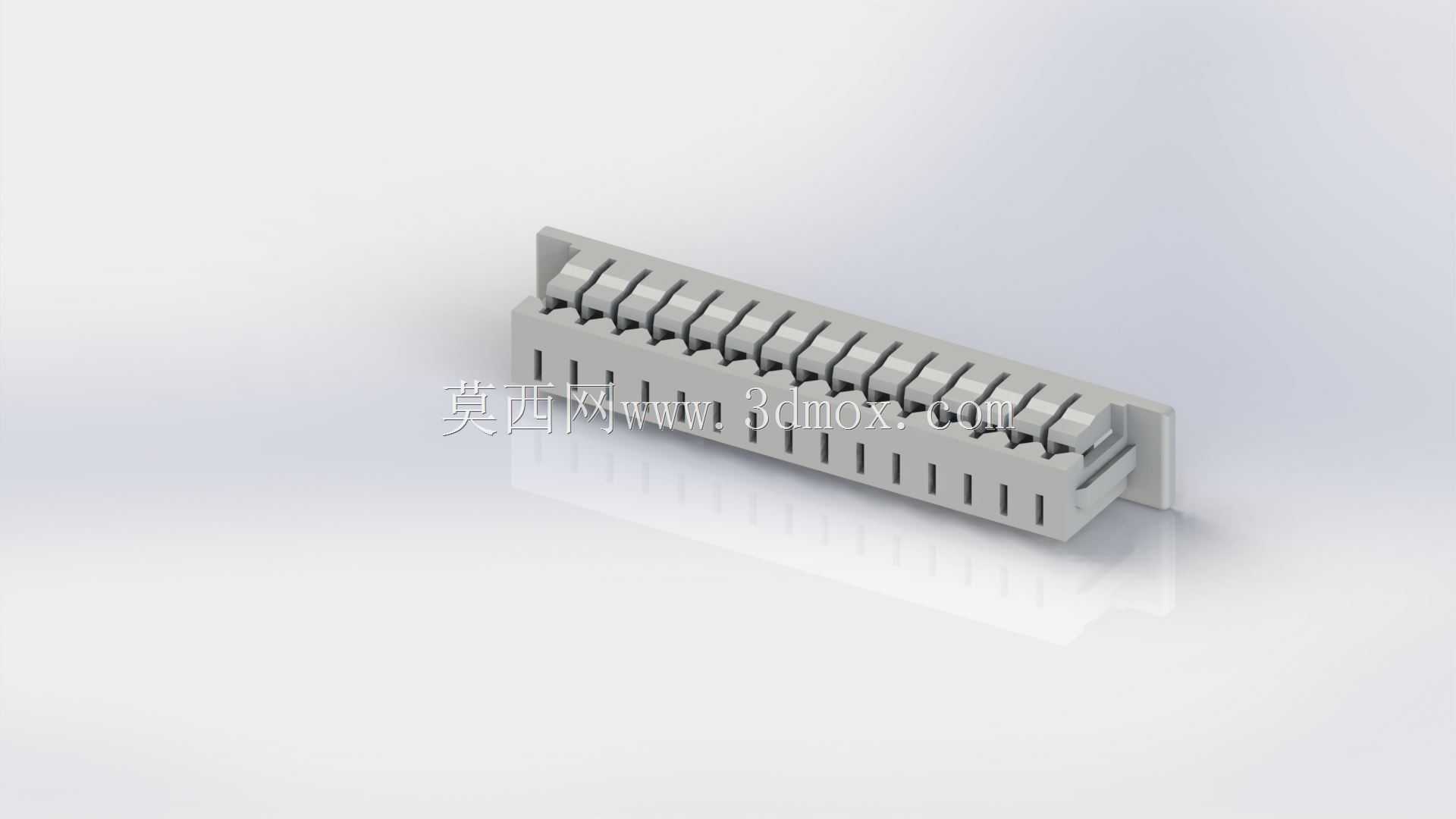

　　这款连接器属于线对板连接类器件，主要应用在工业控制板卡、消费电子主板、小型智能设备内部的线束与PCB对接场景，在设备内部承担低压信号与小电流传输的物理连接作用，常见于伺服驱动板的信号引出端、智能家居控制板的外设接线位、小型仪器仪表的内部线束对接工位，能够在设备完成整机组装后，实现线束端与板端的快速插拔对接，减少焊接工序带来的装配复杂度，同时为后期设备维护时的线束更换、模块拆解提供便利。从结构设计来看，该器件采用卧式贴装的基座结构，基座主体采用耐高温绝缘工程塑料注塑成型，表面做哑光磨砂处理，避免装配过程中与周边器件产生静电吸附，基座上均匀排布15个独立的端子卡位，每个卡位对应一个压接端子的安装槽，槽位内部设计有防退卡扣结构，

　　当配套的压接端子从尾部插入槽位后，卡扣会卡入端子尾部的定位凹槽内，防止端子在插拔过程中出现退针、移位的问题。基座两侧设计有带安装孔的固定翼，安装孔位置与PCB板上的定位焊盘完全对应，过炉焊接时可以通过固定翼的焊盘提升整个连接器在板上的固定强度，避免长期插拔后基座与PCB之间出现开焊、脱落的问题。端子接触端采用弹片式接触结构，弹片表面做镀锡处理，降低接触电阻，当公端插针插入时，弹片会依靠自身弹性产生持续的正压力，保证公母端对接后接触可靠，在设备存在小幅振动的使用场景下，也不会出现接触不良、信号瞬断的问题。从安装边界来看，该连接器整体为长条形扁平结构，高度方向尺寸控制在较低水平，适配设备内部紧凑的装配空间，不会与上方的壳体、

　　其他板上器件产生空间干涉；长度方向上，15个针位按标准间距排布，相邻针位的中心距符合该系列连接器的通用规范，能够与同系列的公端胶壳、压接端子完全适配，不存在装配错位的问题。基座尾部的线束入口做了倒角导向设计，压接好端子的线束插入时，倒角结构可以引导端子顺利进入槽位，减少装配时的对位难度，提升产线装配效率。在实际选型应用中，需要注意该连接器的额定电流、耐压参数匹配对应线路的传输需求，安装时要保证基座固定翼的焊盘充分上锡，避免虚焊，压接端子时要保证端子与导线的压接强度符合工艺要求，避免导线从端子处脱落；公母端对接时要保证插合到位，听到卡扣卡合的声响后再完成后续装配，避免半插状态下出现接触不良。该结构的建模过程中，

　　重点还原了基座内部的防退卡扣结构、端子槽的导向倒角、固定翼的安装孔位置以及弹片接触端的弧形轮廓，所有配合尺寸均按照实物的装配公差进行还原，能够直接用于设备整机的装配干涉检查、线束走向模拟，也可以作为PCB封装设计的参考依据，帮助结构工程师在设计阶段提前确认连接器的安装空间、对接方向，避免后期打样后出现装配干涉、对接错位的问题。
