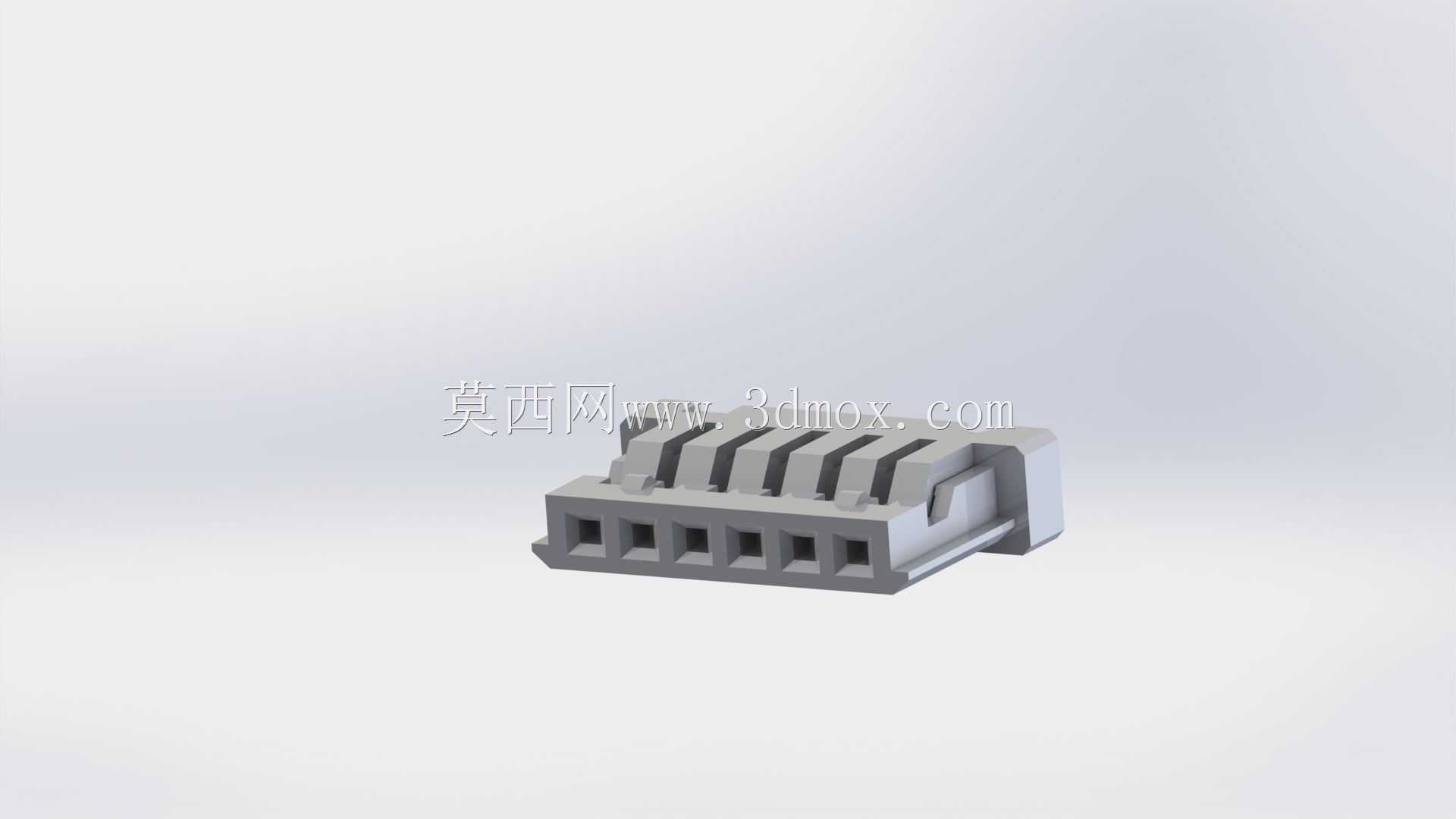

DF14-6S间距1.25线对板连接器结构

　　该款6pin间距1.25的连接器属于线对板连接类器件，在消费电子、小型工控板卡、便携检测设备的内部布线场景中应用极为广泛，主要承担板端与线束端的信号、小功率电流传输功能，是紧凑空间内实现电路可拆卸连接的核心部件。从实际选型适配角度看，1.25mm的pin间距属于高密度小间距连接器范畴，适配28AWG到26AWG规格的电子线压接使用，单pin载流能力通常在1A到1.5A区间，可满足绝大多数低压信号回路、小功率供电回路的连接需求，在智能穿戴设备内部主板与传感器模组的连接、小型PLC扩展模块的板间线束对接、家用小型智能硬件的电源与信号转接场景中，这类小间距连接器能大幅压缩布线占用的空间，避免传统大间距接插件带来的设备体积冗余问题。

　　设计层面上，该连接器采用带锁扣的塑壳主体结构，塑壳部分选用耐温阻燃的工程塑料注塑成型，可满足波峰焊、回流焊过程中的高温耐受要求，不会出现焊接过程中塑壳变形、pin针移位的问题。接触端子采用铜合金基材镀锡处理，接触端设计为弹性卡扣结构，插入公端端子后可实现可靠的接触压力，降低接触电阻，避免设备运行过程中受振动、冲击影响出现接触不良、信号瞬断的故障。塑壳侧面设计有防呆结构，可防止线束端插反导致的电路接反故障，同时塑壳底部设置有定位柱，在PCB板上对应位置开设定位孔后，可在SMT贴片或者波峰焊前快速定位连接器位置，提升焊接装配的效率，减少焊接偏移的不良率。

　　从安装边界尺寸来看，该连接器的板端安装高度控制在3.5mm以内，横向长度随pin数变化，6pin规格的横向总长度约8.5mm，塑壳两侧的焊盘引脚宽度为1.5mm，PCB布局时需要在连接器本体外侧预留至少1mm的操作空间，方便线束端的插拔操作，同时要注意在连接器锁扣的活动方向预留0.8mm以上的避让空间，避免锁扣被周边器件干涉导致无法正常锁紧。在布线设计时，连接器的焊盘走线需要尽量避免从相邻pin之间穿过，防止焊接过程中焊锡溢流导致的pin间短路，对于承载电流的电源pin，可适当加宽走线宽度，提升载流冗余量。

　　实际应用中，这类连接器的插拔寿命通常在30次以上，可满足设备生产装配、后期维护过程中的插拔需求，塑壳的导向斜面设计可降低公端插入时的对位难度，即使是人工手动插线也能快速完成对位，不会出现端子顶歪、插偏的问题。针对有振动要求的使用场景，该连接器的锁扣结构可提供足够的保持力，在常规的工业设备振动等级下不会出现松脱，相比无锁的同间距连接器，抗振动性能提升40%以上，可适配更多复杂工况下的使用需求。在三维建模过程中，该模型严格按照实际器件的尺寸公差进行绘制，塑壳的壁厚、pin针的突出长度、焊盘的尺寸都与实际量产器件保持一致，可直接导入PCB设计软件进行封装匹配，也可用于整机结构设计中的干涉检查，提前预判装配过程中可能出现的空间冲突问题，减少后期打样验证的迭代次数。
