PHR-5间距卧式接插件塑壳结构

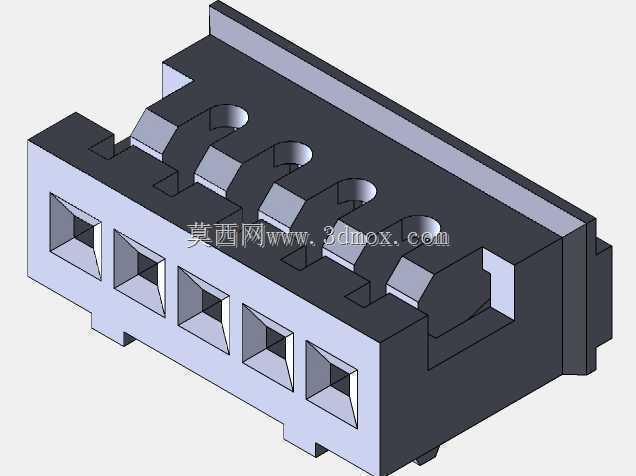

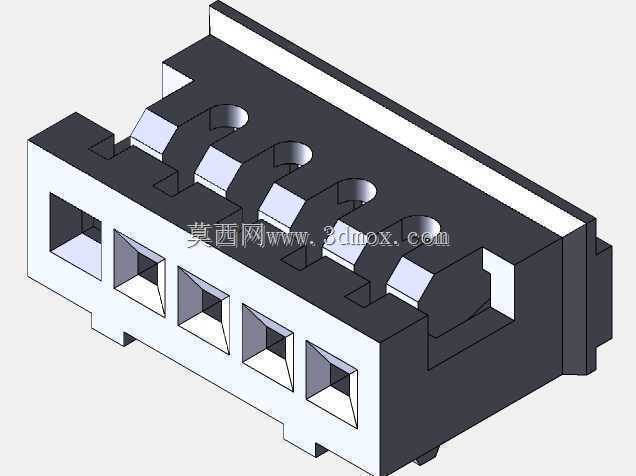

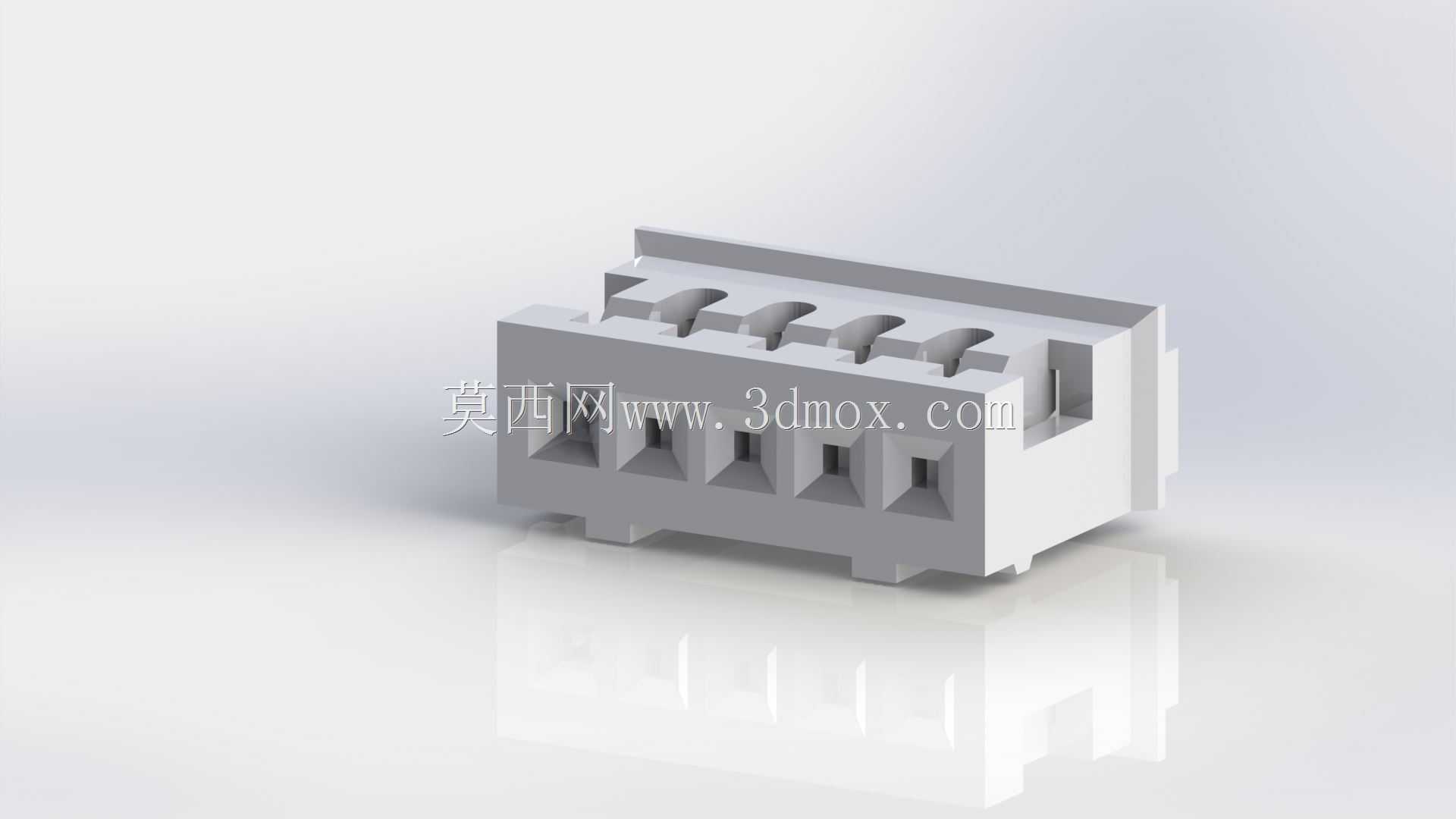

　　这款PHR-5接插件塑壳是线对板连接场景里常用的绝缘基座部件，日常在消费电子控制板、小型家电内部接线、工控传感模块接线这类需要小间距导线与PCB板可靠连接的场景中大量使用，核心作用是为插针与导线压接端子提供绝缘定位，保证多路线号连接时不会出现错位、短路、松脱的问题，同时给接线端提供足够的握持强度，避免设备运输、运行振动过程中接线松脱导致的电路故障。从结构设计来看，这款塑壳采用卧式贴装的布局，五个并排的端子腔采用等间距排布，腔体内壁设计有对应的倒扣卡槽，当压接好导线的端子从尾部插入腔体后，倒扣会卡住端子肩部的锁止结构，正常拉扯导线时端子不会从塑壳中脱出，只有用专用的退针器从前端插入顶住倒扣弹片才能取出端子，方便生产过程中的返修换线。

　　塑壳底部设计有两个对称的定位柱，对应PCB板上的两个定位孔，焊接插针或者装配时可以先将塑壳通过定位柱卡在PCB上，避免过炉或者装配过程中塑壳移位，定位柱的高度略高于PCB板厚，装配后底部与PCB板面之间留有微小间隙，避免波峰焊时助焊剂残留堆积在塑壳与PCB的缝隙里。塑壳两侧设计有带防滑纹理的拔插握持位，手工拔插连接器时手指可以捏住两侧的防滑位发力，不会因为塑壳表面光滑导致拔插费力，也能避免直接拽导线导致的端子松脱。相邻端子腔之间设计有绝缘隔筋，隔筋的高度略高于端子插合后的金属部分高度，即使相邻端子之间有金属碎屑或者焊锡丝掉落，也会被隔筋挡住，不会造成极间短路，隔筋的厚度经过反复验证，既保证足够的绝缘强度，也不会占用过多的板面空间，

　　适配2.0mm间距的接线需求。塑壳前端的插合面设计有防呆倒角，对应的公端插针座只有方向正确才能顺利插入，反向装配时会被倒角挡住无法插合，从结构上避免生产过程中反插导致的接线错误。从安装边界来看，这款塑壳的整体宽度对应五个端子的排布尺寸，长度方向从尾部进线口到前端插合面的尺寸刚好适配常规板端插针的插合深度，不会因为塑壳过长占用PCB板上其他元件的布局空间，高度方向从PCB板面到塑壳顶部的尺寸控制在低矮范围内，适合用在内部空间紧凑的小型电子设备里，不会和外壳或者其他高元件产生干涉。进线口位置设计有喇叭口导向结构，压接好的端子插入时不需要完全对准腔体中心，顺着喇叭口的导向就能顺利滑入腔体，降低生产线员工的操作难度，提升装配效率，

　　喇叭口的边缘做了圆角处理，不会划伤导线的绝缘外皮，避免长期使用后导线外皮破损造成的短路隐患。塑壳的材质选用常规的耐高温绝缘工程塑料，能够耐受波峰焊时的短时高温，不会在焊接过程中出现变形、融化的问题，同时材料本身具备不错的韧性，日常拔插过程中即使有轻微的受力形变也不会出现开裂、脆断的问题，适合批量生产的电子装配场景使用。在实际选型使用时，需要注意对应匹配同系列的公端插针与压线端子，不同系列的连接器即使间距相近，因为锁止结构和插合尺寸的差异，也无法可靠插合，强行装配会导致塑壳开裂或者接触不良。这款塑壳的结构设计充分考虑了批量生产的装配便利性与使用过程中的可靠性，没有多余的冗余结构，所有的结构特征都服务于定位、锁止、绝缘、防呆这几个核心功能，是小电流信号接线场景里非常成熟的接插件结构方案。
