PHR-7线对板连接器塑壳结构设计

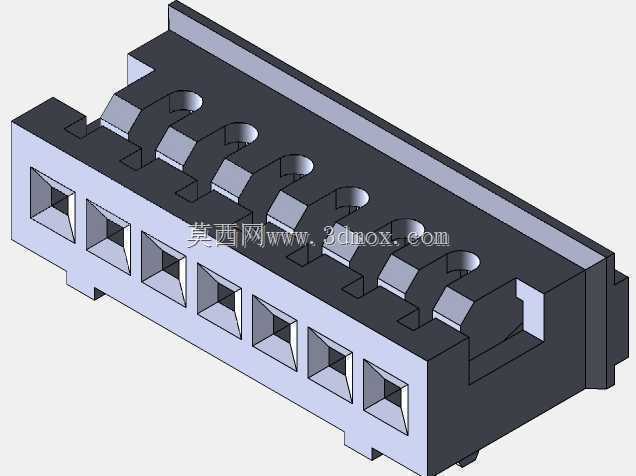

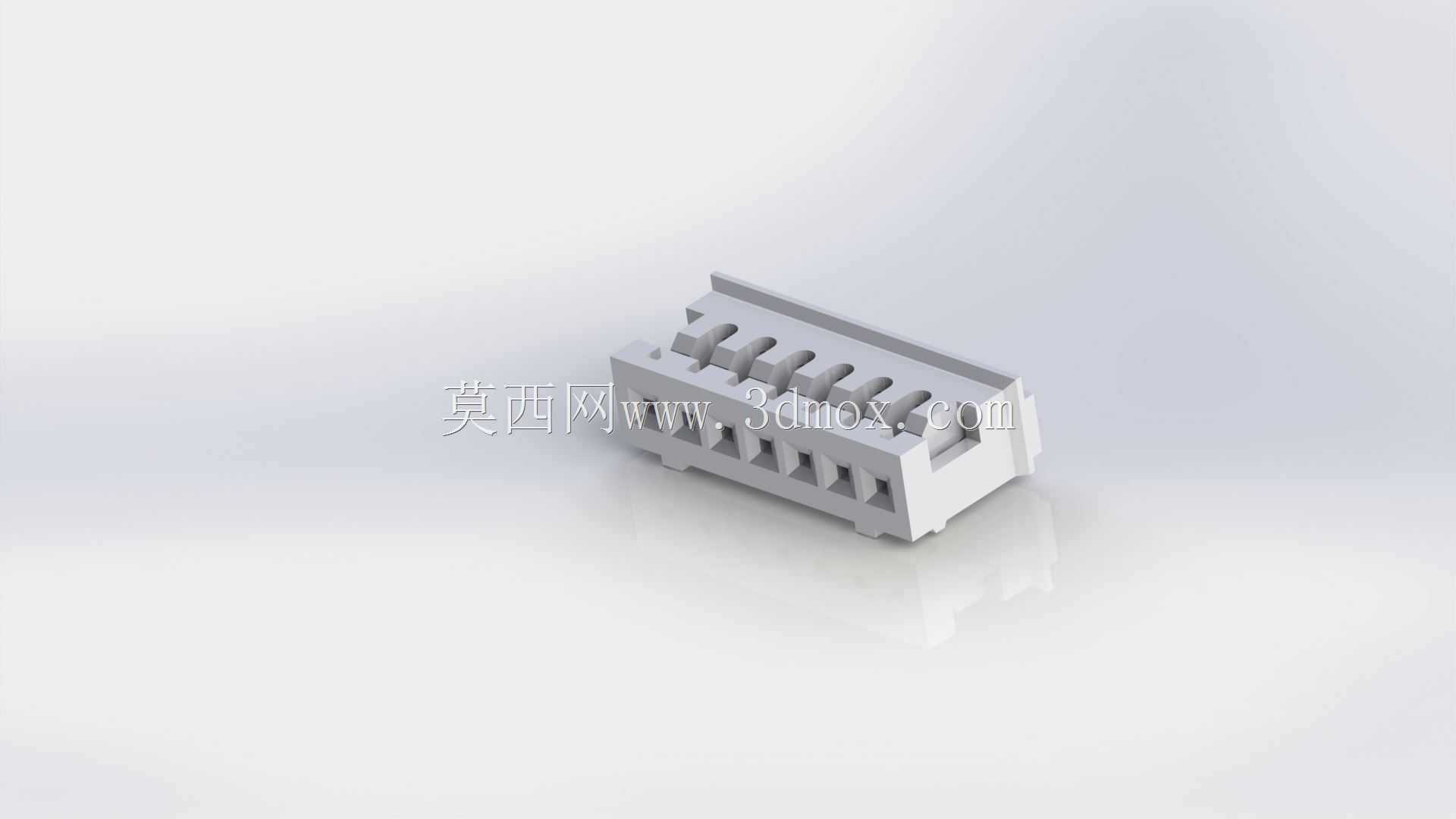

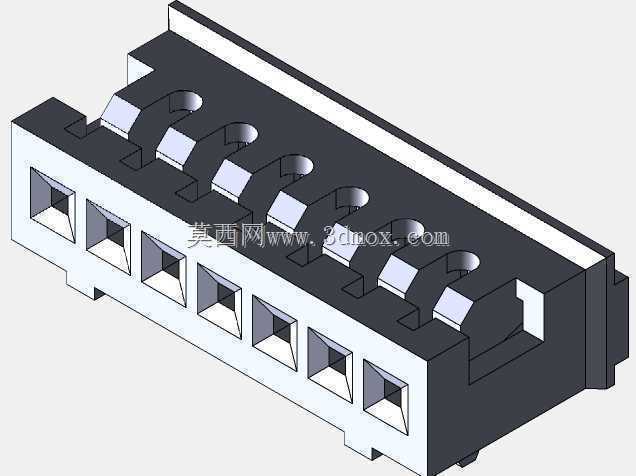

　　这款PHR-7塑壳是线对板连接器体系里的基座类零件，日常在消费电子控制板、小型工控IO模块、家电主控板的线束对接场景里出镜率极高，核心作用是给压接好端子的导线提供定位与绝缘防护，同时保证端子和板端针座的对位精度，避免线束拉扯导致的接触不良、错位松脱问题。做结构设计的时候，首先要匹配对应规格端子的插入行程，塑壳内部的端子腔每一个都做了独立的防呆筋位，不同腔位的筋位高度差控制在0.1mm以内，既可以防止端子插反，也能避免相邻端子之间出现爬电距离不足的问题，满足常规低压信号传输的绝缘要求。外形上采用了长方体的紧凑布局，7个接线腔沿长度方向等距排布，腔间距严格匹配对应针座的pin距，安装时不需要额外调整对位，

　　顺着导向槽推入就能听到卡扣锁止的反馈声，这个锁止结构是在塑壳两侧做了弹性悬臂卡扣，和板端针座的凸台配合，常规线束拉扯力下不会松脱，拆卸时只需要按压两侧卡扣就能顺利拔出，不会损伤塑壳或者针座。安装边界方面，这款塑壳的宽度方向预留了0.8mm的手部操作空间，在PCB板上布局的时候，针座周边不需要预留过大的避让区域，适合高密度布板的场景，塑壳尾部的进线口做了喇叭口导向，导线穿入的时候不会被锐边割伤线皮，每个进线口和内部端子腔同轴度控制在0.05mm以内，压接好端子的导线可以顺畅推入到位，不会出现端子卡滞、插不到位的情况。设计过程中还考虑了注塑成型的工艺性，所有转角位置都做了R0.2以上的圆角，避免注塑时出现应力集中导致的开裂问题，

　　壁厚整体控制在1.2mm均匀分布，没有厚薄突变的区域，注塑冷却时不会出现明显的缩痕，保证外形尺寸的一致性。实际选型使用的时候，要注意这款塑壳适配的是对应规格的压接端子，导线线径需要匹配端子的压接范围，插线时要确认端子卡入塑壳内部的倒刺结构，听到轻微的卡入声响后再轻拉导线确认锁止，避免使用过程中端子退针。在设备内部布线时，这款塑壳的出线方向可以根据布线需求选择直出或者侧出？不对，这款是直出式塑壳，出线方向和插针方向同轴，适合线束沿垂直于PCB板方向引出的场景，如果是平行于板的布线场景可以搭配同系列的弯角针座使用。另外塑壳表面做了哑光的绝缘处理，耐常规的工业环境温湿度变化，在-20℃到85℃的工作环境下不会出现脆化、变形问题，

　　满足大部分民用、工控类设备的使用环境要求。做三维建模的时候，重点要还原内部端子腔的筋位结构、卡扣的弹性变形量，还有各个腔位的位置度公差，建模时先做整体的基体轮廓，再逐个切除端子腔，添加防呆筋和卡扣结构，最后做圆角和拔模斜度，拔模斜度统一取1.5度，满足注塑脱模的要求，所有配合尺寸都要留0.1mm的装配间隙，保证和针座、端子的装配顺畅，不会出现过紧插不进或者过松松脱的问题。
