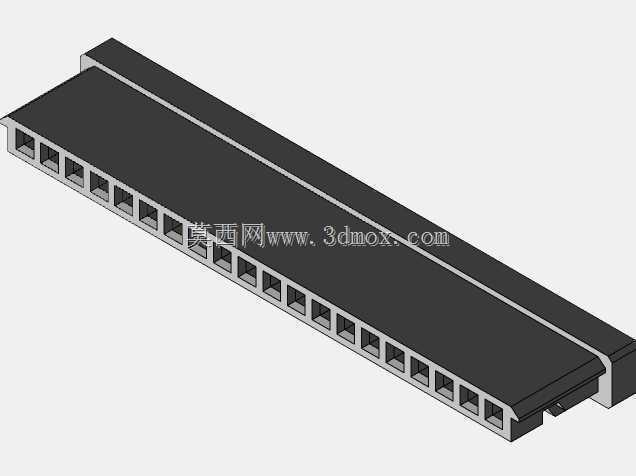

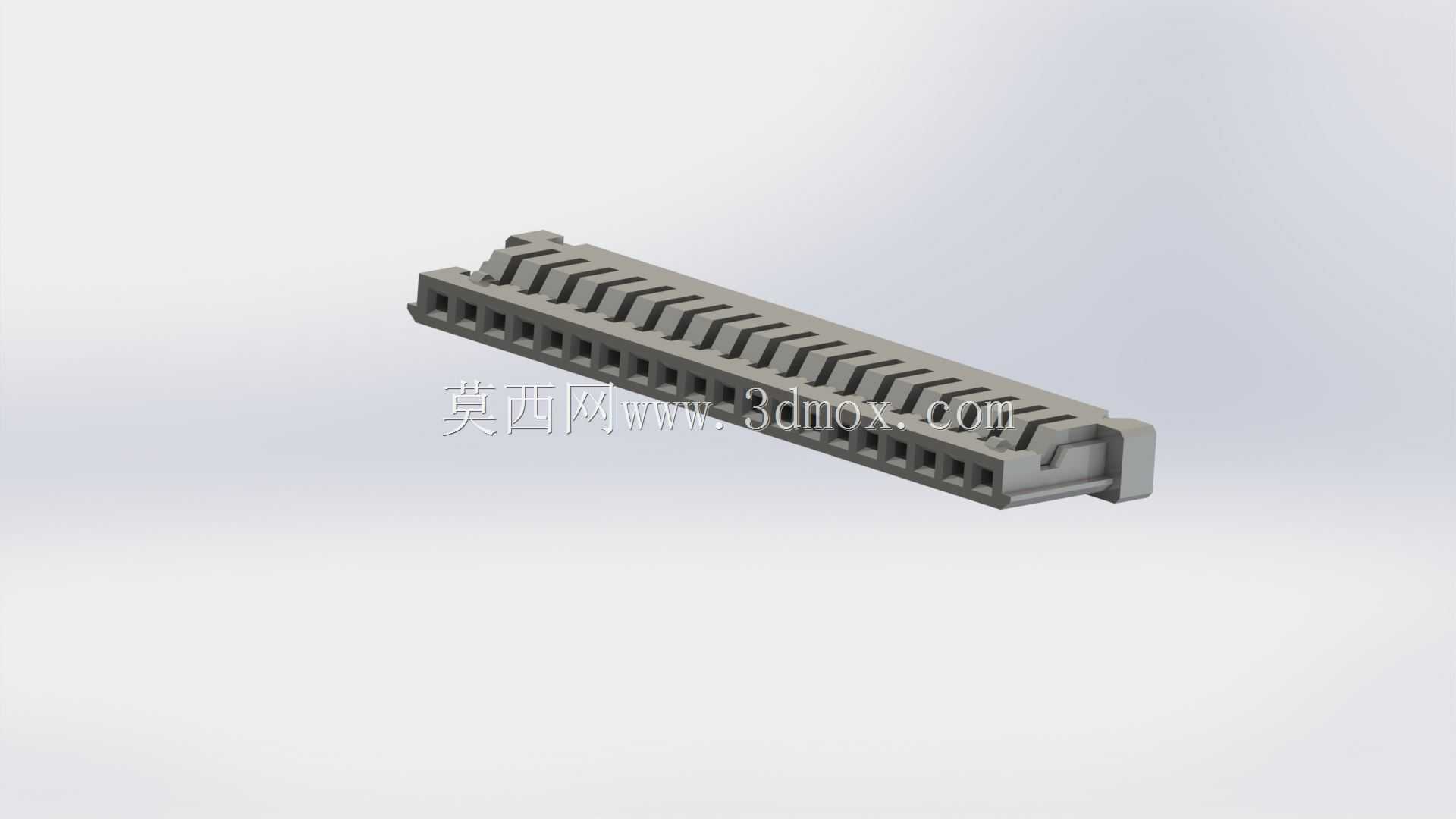

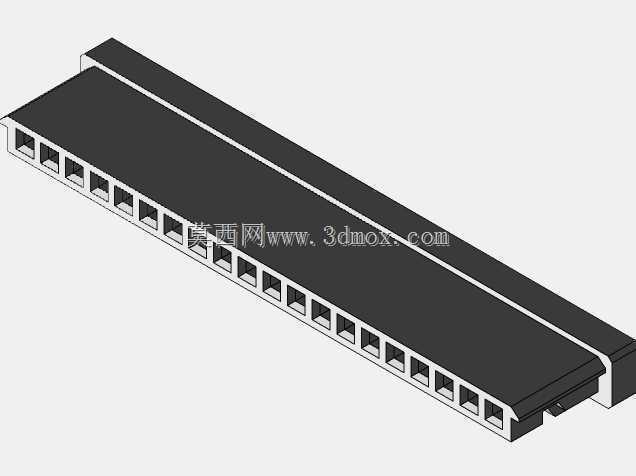

20位间距1.25mm线对板连接器塑壳结构

　　在消费电子、工业控制板卡、小型智能设备的内部布线场景里，这类多pin位的连接器塑壳是实现线束与PCB板可靠电连接的核心绝缘承载部件，20pin的规格刚好适配小信号传输类的多回路接线需求，1.25mm的pin间距属于紧凑型接插件范畴，能在有限的板卡安装空间里排布更多信号通路，不会占用过多PCB板面资源，很适合手持设备、小型传感模块、便携检测仪器这类对安装体积有严格限制的产品使用。从结构设计逻辑来看，这类塑壳采用单侧带卡扣的卡接锁紧结构，壳体上的导向槽能在插合过程中引导公端端子准确对位，避免插歪导致的端子弯折、接触不良问题，每个pin位对应的腔体都做了独立的隔筋设计，一方面可以防止相邻端子之间出现爬电距离不足的问题，提升绝缘可靠性，

　　另一方面能在端子插入时起到定位作用，保证端子插入后保持力符合接线要求，不会因为日常使用中的拉扯、振动出现端子退针的情况。壳体尾部的进线口做了倒角过渡处理，线束穿入时不会被壳体边缘的锐边割伤线皮，降低装配过程中线芯外露造成短路的风险，同时壳体外侧的防滑筋位设计，能方便装配人员在插拔操作时持握发力，不需要借助额外工具就能完成连接器的插合与分离，提升整机组装的作业效率。从安装边界来看，这类塑壳对应的PCB焊盘按照1.25mm等间距排布，整体壳体长度适配20pin的排布需求，宽度方向控制在极小尺寸范围内，安装时不需要在板卡上预留过大的避让空间，壳体底部的定位柱能在焊接前与PCB上的定位孔配合，提前固定塑壳位置，避免过回流焊时出现壳体偏移、

　　焊盘对位不准的问题。在实际选型应用中，这类塑壳需要匹配对应规格的压线端子使用，端子压接好线芯后插入塑壳对应的腔体内，靠腔体内的倒刺结构卡紧端子的锁止位，保证端子在塑壳内不会轴向窜动，插合到板端的针座上时，塑壳前端的卡扣会卡在针座的凸台位置，提供足够的锁紧力，即使设备在运输、使用过程中受到一定程度的振动冲击，连接器也不会出现松脱断开的情况，保证信号传输的稳定性。设计这类连接器塑壳时，需要重点考量绝缘材料的耐温性能，要能满足SMT回流焊的温度要求，焊接过程中不会出现壳体变形、腔体错位的问题，同时材料还要具备足够的韧性，卡扣位置在多次插拔后不会出现断裂失效，隔筋结构也要有足够的强度，端子插入时不会被撑裂，

　　日常使用中能耐受常见的工业环境温湿度变化，不会出现绝缘性能下降的问题。对于结构设计人员来说，在使用这类连接器做整机布线设计时，除了要预留PCB板上的焊盘位置，还要在塑壳高度方向预留足够的插拔操作空间，保证装配和后期维护时手指能有足够的操作空间完成插拔动作，同时布线时要注意线束的弯曲半径，不要在连接器根部让线束出现过度弯折，避免长期应力作用下导致线芯断裂或者端子松脱。
