高密度板对板矩形电连接器塑壳结构

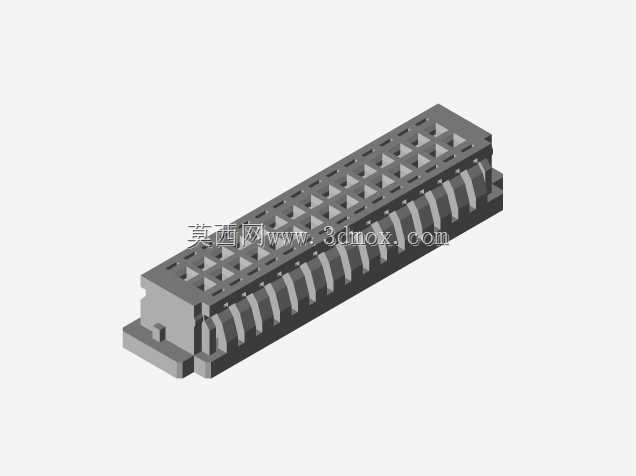

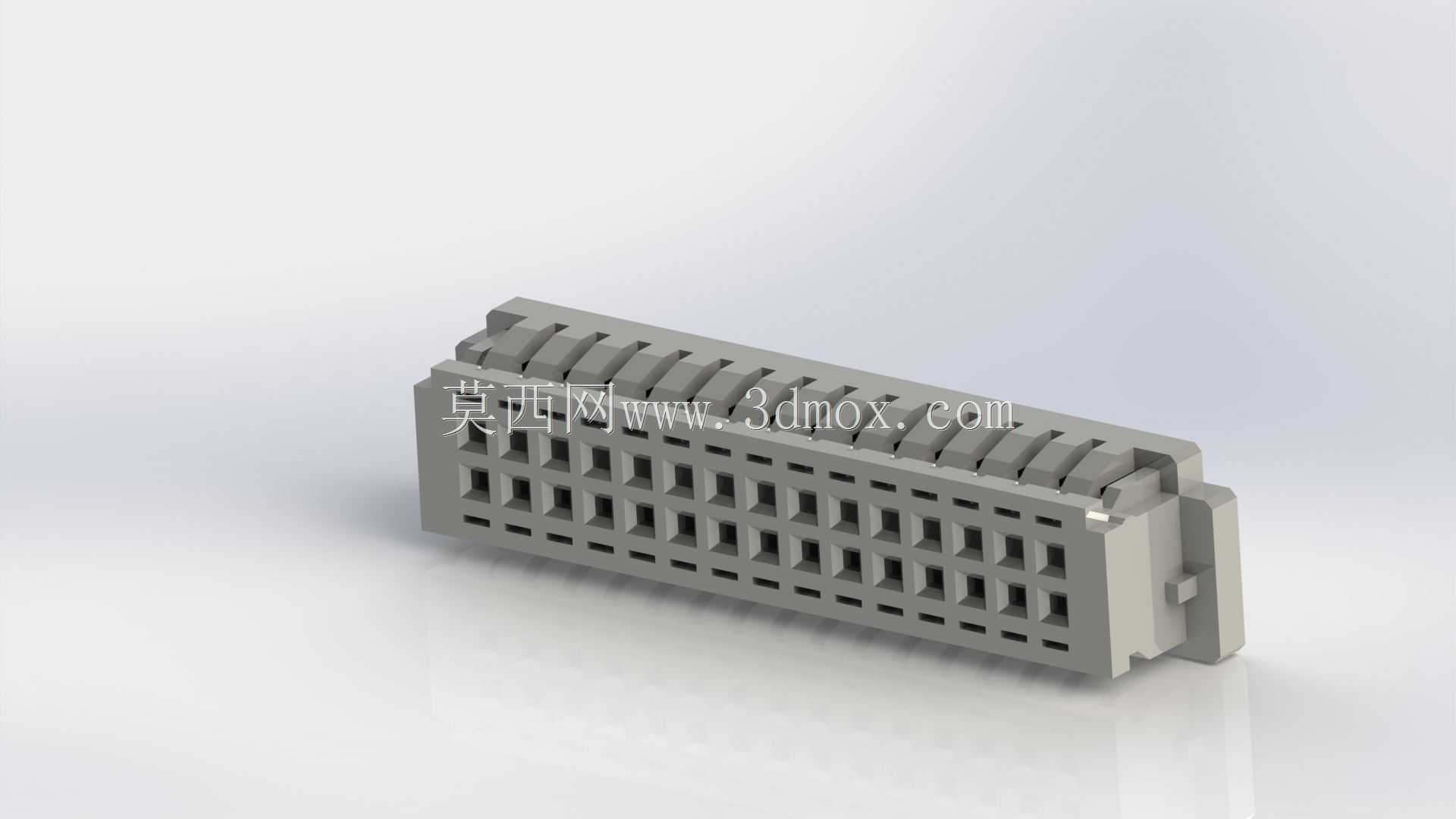

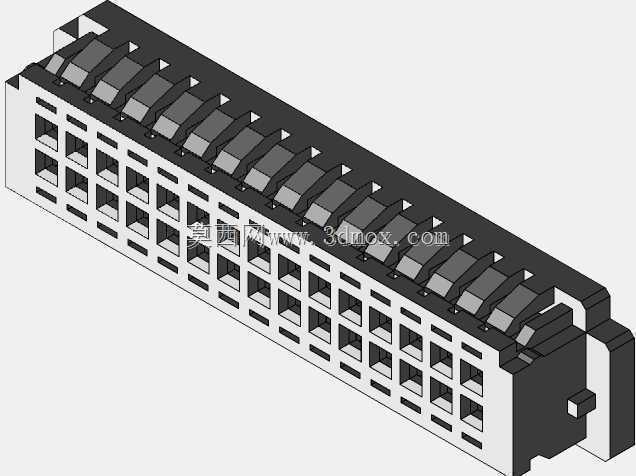

　　在工业控制板卡、伺服驱动接口、通讯设备内部板间互联场景中，这类高密度矩形连接器塑壳是实现多回路信号并行传输的核心载体，区别于圆形航空插头的螺纹锁紧结构，这类直插式塑壳连接器不需要额外锁紧操作，依靠插针与插孔的接触保持力、塑壳间的卡扣定位就能实现可靠连接，在产线装配环节能大幅减少板间接线的工时消耗，适合批量组装的电控设备内部使用。从结构设计逻辑来看，这款塑壳采用双排错位排布的端子容纳腔，单排端子腔沿壳体长度方向等距分布，腔室之间的分隔筋厚度控制在0.3mm左右，既保证相邻端子之间的绝缘隔离性能，也尽可能压缩了整体安装占用的板面空间，适配小体积电控模块的紧凑布局需求。壳体两侧设计了带导向斜角的定位凸台，在公母壳对插过程中，

　　凸台会先进入对侧壳体的导向槽，修正插合过程中的位置偏差，避免端子因对插偏移出现弯针、退针的故障，凸台末端的卡扣结构在插合到位后会自动卡入对侧壳体的卡槽，提供约15N的轴向保持力，在设备承受常规振动、运输冲击的工况下不会出现松脱断连的问题。壳体的安装边界设计充分考虑了PCB板的波峰焊工艺要求，塑壳底部设置了高度1.2mm的支撑凸点，焊接时壳体与PCB板面之间会留出均匀的焊剂挥发间隙，避免焊锡残留堆积在端子根部造成绝缘下降，同时凸点也能起到定位作用，过炉时不会因为高温塑壳形变出现位置偏移。端子腔内部设计了两级防退结构，端子压接线缆后插入塑壳时，第一级卡爪会先卡住端子的肩部，提供初步的定位保持力，当端子插合到位后，

　　第二级弹性卡舌会卡入端子的定位缺口，能承受单根端子5N以上的拉脱力，避免设备布线拉扯时端子从塑壳中脱出。壳体表面的网格状加强筋并非装饰结构，沿壳体长度方向分布的横向筋条提升了塑壳整体的抗弯折强度，在多pin数连接器的插合过程中，不会因为手部按压力度不均出现壳体中部翘曲，保证所有端子能同步对插到位；竖向的筋条则增加了壳体外壁的摩擦力，手动插拔时不容易打滑，不需要额外借助工具就能完成操作。在实际选型应用中，这类连接器塑壳适配的端子规格通常为0.5mm²以下的信号线缆，单回路额定载流量在3A以内，主要用于传输低压控制信号、传感器反馈信号，不适合作为动力回路的大电流连接载体。塑壳的材质选用阻燃级热塑性工程塑料，

　　能满足UL94-V0的阻燃等级要求，在电控设备内部出现局部过流发热的工况下，不会出现壳体引燃的风险，同时材料的绝缘电阻能达到1000MΩ以上，相邻回路之间的耐压可以承受AC1000V历时1分钟不击穿，满足工业电控设备的绝缘安全要求。设计过程中需要重点控制端子腔的位置度公差，所有腔室的中心位置相对于安装定位基准的偏差不能超过0.05mm，否则在公母端对插时会出现端子干涉，导致插合力骤增甚至端子变形；塑壳的合模线位置设置在壳体侧面的非配合面上，合模线的飞边高度控制在0.1mm以内，不会影响公母壳体的插合间隙，插合面的平面度公差控制在0.08mm以内，插合后壳体之间的缝隙均匀，不会出现局部缝隙过大导致防尘性能下降的问题。在设备内部的布局设计中，这类连接器的周边需要留出至少8mm的操作空间，方便手动完成插拔操作，同时要避免与周边的大功率发热元件直接接触，长期工作的环境温度不能超过塑壳材料的热变形温度，否则会出现塑壳软化变形，导致端子接触不良。
