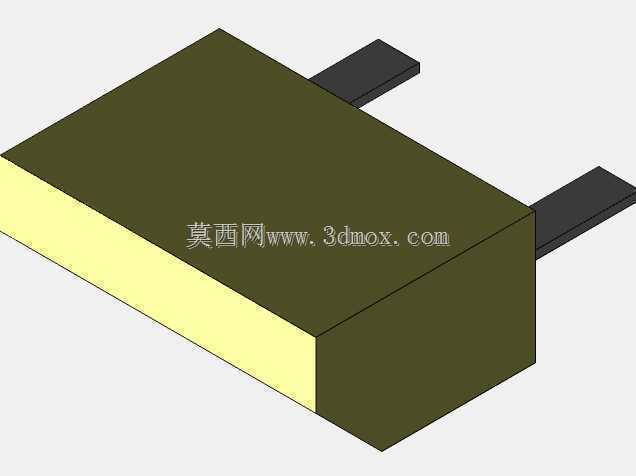

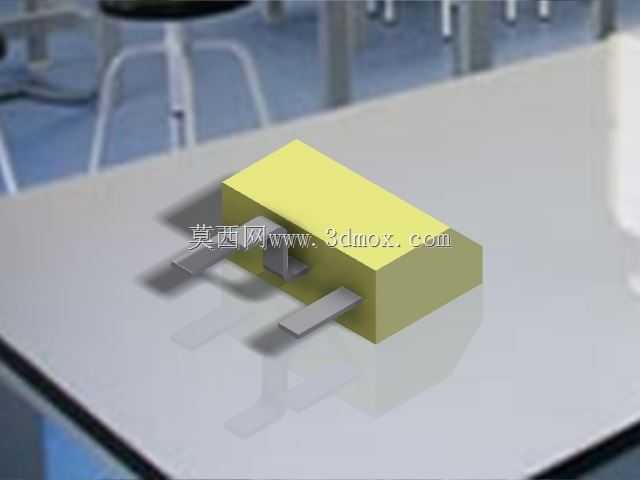

贴片式晶体管电子元件三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，这类贴片封装晶体管是板上功率控制、信号放大回路里的核心基础器件，日常选型与结构干涉校验时，精准的三维模型能帮结构工程师提前规避元件与壳体、接插件、散热片之间的装配冲突，省去反复打样验证的时间成本。从实际使用场景来看，这类小功率贴片晶体管常被布置在PCB板的信号调理区、电源管理区，承担小电流信号放大、回路通断控制、电平转换的功能，相比直插封装元件，它的贴装高度更低，适配自动化SMT回流焊工艺，能大幅提升板卡组装的生产效率，也更符合当下电子产品轻薄化的设计趋势。做这个元件的三维建模时，首先要贴合实际SMT贴装的公差要求，主体塑封部分的拔模斜度控制在1.5度以内，

　　保证模型和实际元件的脱模特征一致，不会出现和实际物料外形偏差过大的问题；三个引出引脚的折弯角度、伸出长度严格按照量产物料的实测尺寸还原，引脚末端的焊盘搭接区域做了0.05mm的微倒角处理，和实际引脚的冲裁工艺特征匹配，避免在做PCB装配仿真时，出现引脚与焊盘对位偏差的误判。外形尺寸上，主体塑封块的长度、宽度、高度完全对应SOT-89封装的通用安装边界，引脚的中心间距严格遵循行业通用封装规范，三个引脚的共面度公差控制在0.1mm以内，和实际物料的贴装共面度要求一致，在做板卡整体装配校验时，可以直接导入PCB设计软件的3D预览环境，核对元件与周边走线、丝印、相邻元件的安全距离，尤其是在高密度布板的场景下，

　　能提前发现元件高度超出壳体内部净空、引脚和周边贴片电容电阻干涉的问题。设计建模过程中没有做多余的工艺简化，塑封主体表面的哑光质感、引脚表面的镀锡层特征都做了对应还原，方便在做产品渲染效果图时，直接调用就能呈现出真实的板卡装配效果，不需要额外调整材质参数。对于硬件结构工程师来说，这类标准化封装元件的三维模型，不需要每次项目都重新测绘，直接调用就能完成布局校验，尤其是在做车载ECU、工业传感器模块这类对可靠性要求高的产品时，精准的元件模型能帮助设计人员提前核算散热空间——这类晶体管工作时会有小幅温升，模型还原了塑封主体的实际体积，能准确计算元件和周边散热铜箔、辅助散热片的接触面积，评估散热路径是否合理，

　　避免后期样机测试时出现元件过热降频的问题。另外在做自动化产线的SMT贴装程序仿真时，这个模型的拾取点位置设置在塑封主体的中心位置，和贴片机吸嘴的实际拾取位置一致，能直接用于贴装路径的模拟校验，检查吸嘴拾取元件时是否会和周边已贴装元件发生碰撞，提前优化贴装顺序，减少产线调试的时间。很多工程师在做板卡结构设计时，容易忽略小元件的尺寸公差，比如引脚伸出长度偏差、塑封体的边角圆角大小，这些细节如果在建模时省略，很可能在实际装配时出现元件顶到壳体加强筋、或者焊盘搭接长度不足导致虚焊的问题，这个模型在测绘时参考了三家主流厂商的同封装物料尺寸，取通用公差带的中间值做建模基准，能适配绝大多数同封装规格的晶体管物料，不会出现某一家物料能装配、换一家物料就干涉的情况。在做产品的跌落仿真、振动仿真时，这个模型的重量参数也按照实际物料的平均重量设置，引脚的连接强度特征也做了对应简化，能更真实地模拟板卡在受到冲击时，元件引脚的受力情况，帮助设计人员优化元件在板卡上的布置位置，避免把较重的元件布置在板卡悬臂区域，提升产品的抗振动、抗冲击可靠性。
