三角卡扣式快装连接锁扣结构

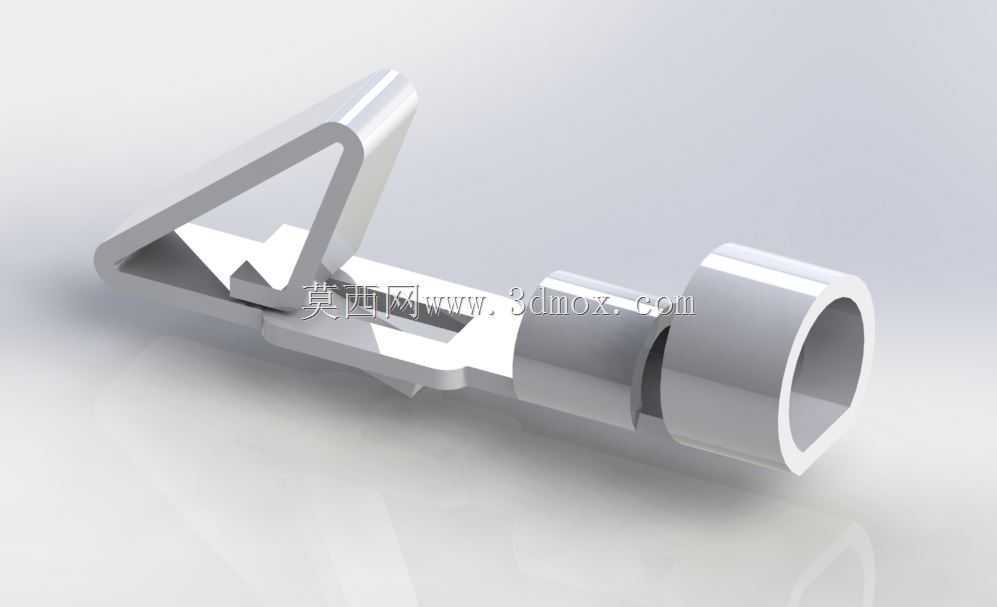

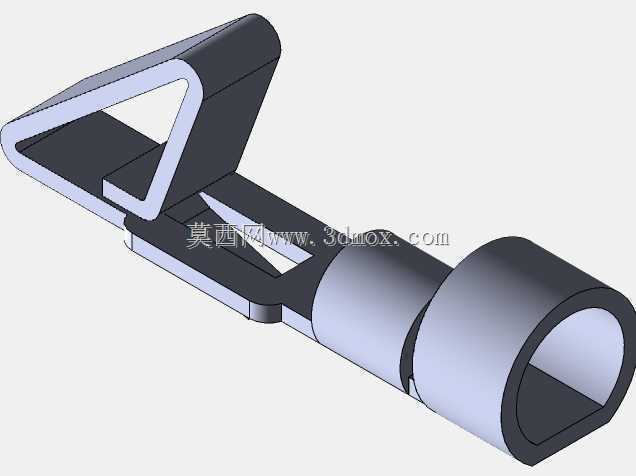

　　这款三角结构卡扣式连接件，在各类需要频繁拆装的设备面板、机箱护罩、小型模块化装配场景中应用十分广泛，日常做设备维保、模块更换时不需要额外工具就能完成拆装，能大幅降低现场装配的时间成本。从结构功能来看，一端的三角弯折卡扣段是核心锁紧部位，三角结构的斜边在装配时能顺着安装孔位的边缘顺滑滑入，到位后卡扣的直角边会牢牢卡在安装基材的背面，形成可靠的轴向限位，不会因为设备运行中的小幅振动出现松脱；另一端的圆筒段是对接定位端，内孔可以适配对应直径的定位销或者对接杆，装配时先将圆筒段对准定位柱插入完成预定位，再按压卡扣端就能完成整体锁紧，整个装配动作单手即可完成，不需要额外的螺丝、卡簧等辅助紧固件。设计这款零件的时候，

　　首先要考虑的是卡扣的形变余量，三角段的弯折角度和壁厚需要匹配常用的钣金、塑料板材安装厚度，常规适配1-2mm厚度的安装基材时，卡扣的弹性形变区间控制在0.8-1.5mm之间，既不会因为形变量过大导致卡扣根部出现应力断裂，也不会因为形变量太小导致装配阻力过大、拆装困难。圆筒段的内孔公差选择H7级的间隙配合，既能保证和定位销的对接顺滑，也不会因为配合间隙过大出现装配后晃量超标的问题，圆筒端部做了15度的导入倒角，对接时即使存在小幅的位置偏差，也能顺着倒角滑入定位位置，降低装配时的对位难度。安装边界方面，卡扣端的三角结构横向宽度需要比安装孔的宽度小0.2mm，预留足够的装配间隙，卡扣根部到圆筒定位端面的距离，要比安装基材的厚度大0.

　　1mm，保证锁紧后卡扣能完全卡入基材背面，不会出现虚卡的情况；圆筒段的外径比对接孔的直径小0.15mm，装配后不会出现卡滞，圆筒的长度根据实际的对接深度确定，常规设计中圆筒长度不小于内孔直径的1.2倍，保证定位时的接触长度足够，不会出现对接后偏斜的问题。实际使用中，这类卡扣常被用在小型电气设备的外壳护板、自动化设备的可拆卸走线槽盖板、小型模块化实验装置的快速拼接部位，相比传统的螺丝连接，不需要预留螺丝刀的操作空间，在狭小的设备内部空间里优势十分明显，同时反复拆装的次数可以达到千次以上，卡扣部位不会出现明显的塑性变形，能满足设备全生命周期内的维保拆装需求。结构细节上，卡扣和圆筒连接的过渡段做了等强度的圆弧过渡，

　　避免直角过渡带来的应力集中问题，在频繁拆装或者受到意外拉扯时，不会在过渡位置出现断裂；卡扣的卡接面做了微小的防滑齿纹，卡紧后和安装基材背面的接触摩擦力更大，即使设备运行中存在持续的小幅振动，也不会出现卡扣慢慢松脱滑出的问题。做三维建模的时候，需要重点关注卡扣根部的圆角处理，不能出现尖角特征，否则后续不管是做注塑加工还是钣金冲压，都会在尖角位置出现应力集中，导致零件使用寿命大幅缩短；同时三角卡扣的斜面角度要控制在30度到35度之间，角度太大装配时的推入阻力会过高，角度太小则锁紧后的保持力不足，容易受外力脱开。
