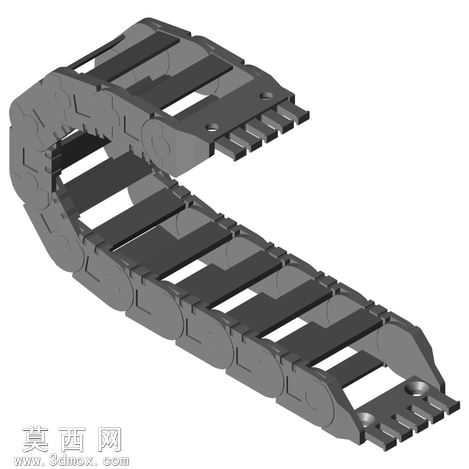

易格斯E2/000中型可剖开拖链三维设计

本作品为易格斯E2/000系列中型可剖开型拖链的三维参数化建模成果，建模过程严格遵循易格斯官方产品样本的尺寸规范，完整还原了该系列拖链的模块化结构特性。建模阶段采用自顶向下的设计思路，首先搭建拖链单节链节的基准骨架，分别绘制链节主体、横向隔条、端部连接接头的草绘截面，通过拉伸、切除、阵列等特征操作完成单节链节的实体建模，重点还原了链节之间的铰接配合结构，确保相邻链节可实现规定角度范围内的灵活弯折，匹配35毫米到300毫米的弯曲半径参数要求。模型搭建过程中对链节的卡扣式可剖开结构做了精细化处理，还原了无需额外工具即可快速开启链身、置入或更换内部线缆的结构设计，同时保留了链身内部21x15mm到45x225mm的可用内部尺寸空间，可适配不同规格的能源、信号线缆布设需求。渲染阶段采用工程塑料哑光材质，还原尼龙拖链的真实表面质感，对铰接接触面做了轻微的磨砂纹理处理，对链节端部的安装接头做了细节倒角优化，避免模型出现尖锐棱角失真问题。结构设计上完整复刻了该系列拖链的高性价比、易装配、易维护的设计特点，端部安装接头可直接匹配对应规格的安装支架，无需额外定制转接件，单节链节之间的限位结构可避免拖链运行过程中出现过度弯折、脱节的问题，横向隔条可根据线缆排布需求灵活调整位置，实现不同直径线缆的分区布设，减少线缆之间的摩擦损耗。模型整体结构严谨，各配合部位的公差预留符合实际生产装配要求，可直接用于自动化设备线缆防护系统的布局仿真、装配干涉检查，也可作为设备三维方案展示的配套组件使用，能够直观呈现拖链在设备运行过程中的弯折形态、线缆容纳效果，帮助设计人员快速完成设备走线方案的验证与优化。
