液压泵支撑用316L铝制隔板结构设计

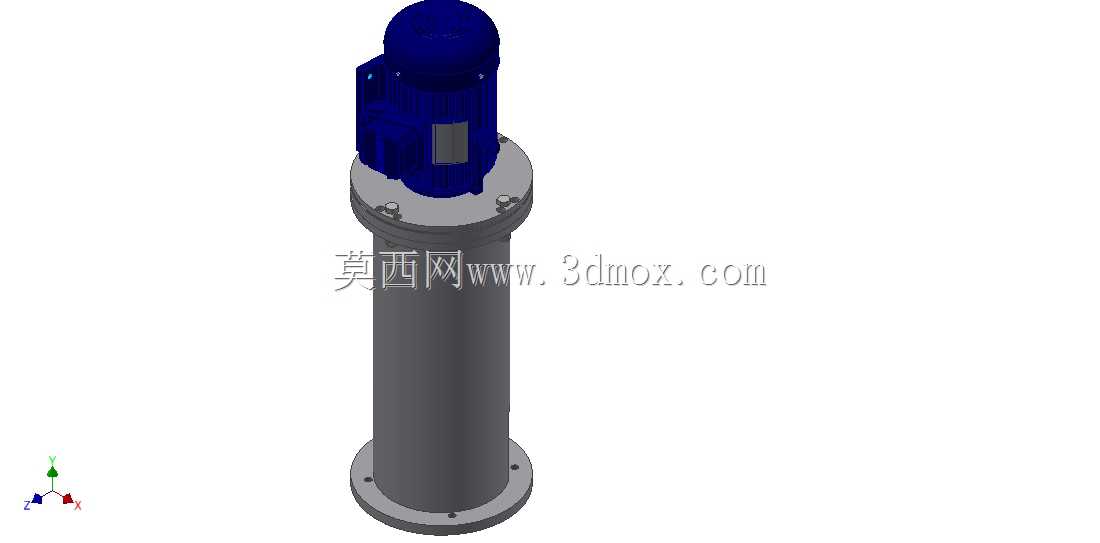

在液压动力单元的配套结构设计中，这类环形隔板常作为泵体与安装基座之间的过渡支撑件使用，核心作用是抵消泵组运行时产生的轴向窜动与径向振动，避免泵体连接法兰直接贴合基座时出现的应力集中问题。本次设计的隔板采用316L铝材加工，材质本身具备优秀的抗腐蚀性能与轻量化特性，适配有防潮、防氧化要求的液压站工况，比如户外工程设备、船舶液压系统这类长期暴露在复杂环境中的应用场景。

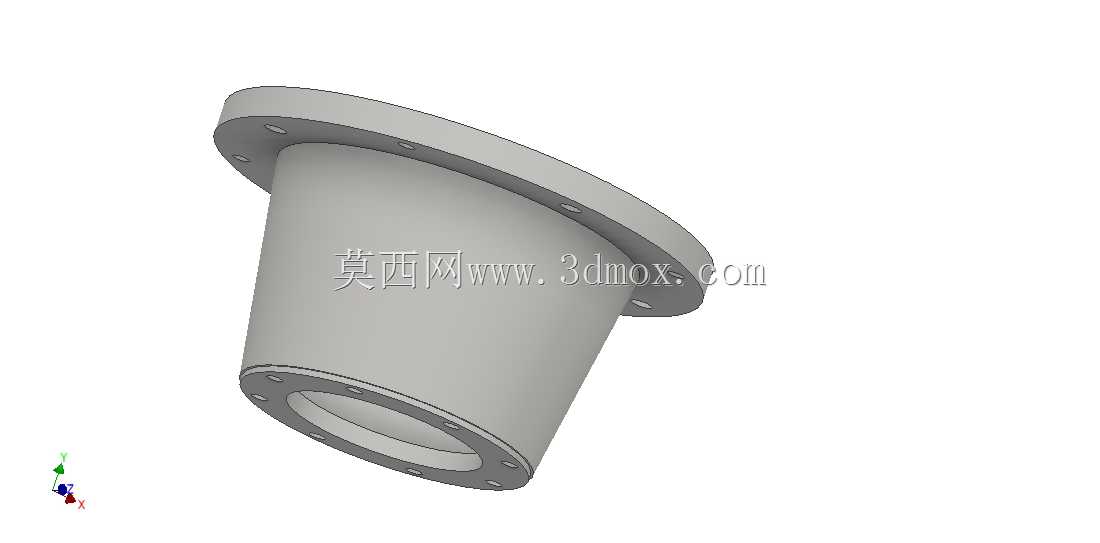

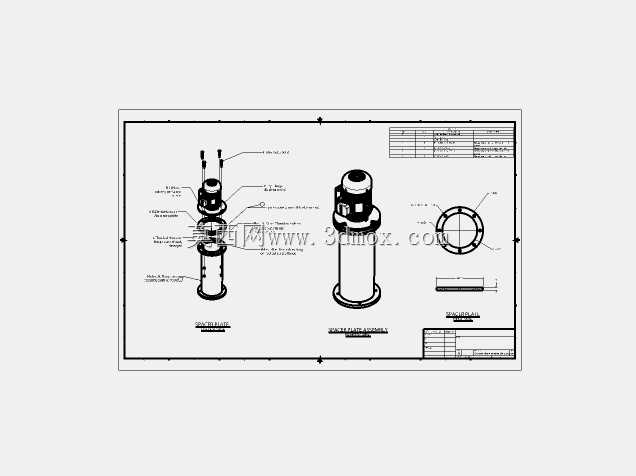

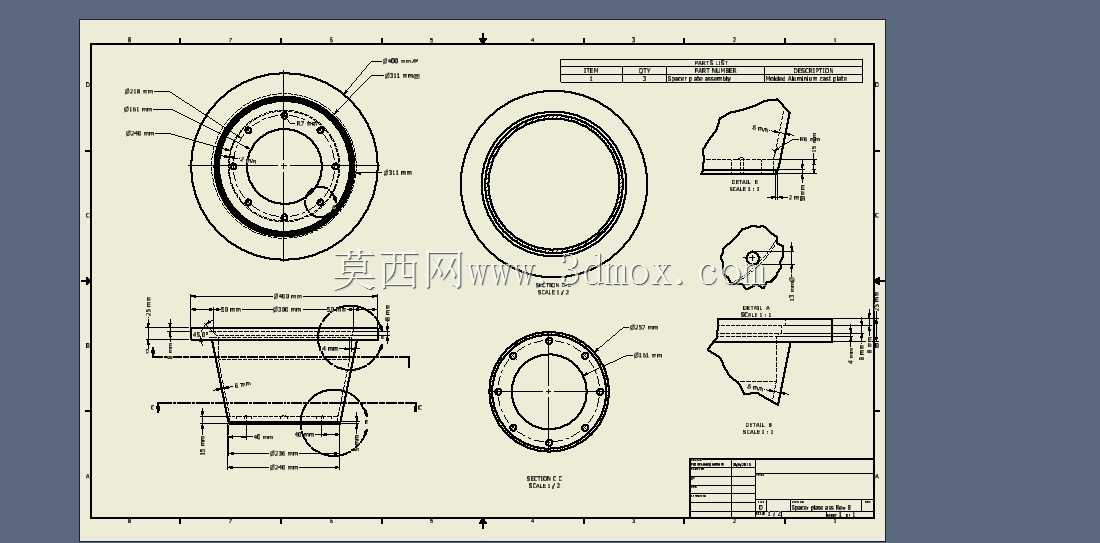

从结构设计逻辑来看，隔板整体采用环形薄壁加筋的构型，主体为同轴双层环体结构，内环尺寸匹配液压泵的输出轴端避让需求，预留足够的轴系运动间隙，避免运行过程中轴件与隔板发生剐蹭；外环沿周向均匀布置安装孔位，孔位的分度圆直径与泵体连接法兰、基座安装面的孔位完全匹配，保证装配时的同轴度公差控制在0.05mm以内，减少装配应力。图纸中针对安装孔的沉头深度、环体的壁厚差都做了明确的公差标注，薄壁区域的厚度经过受力核算，能够承受泵组额定工况下1.2倍的轴向载荷，不会出现受压变形的问题。

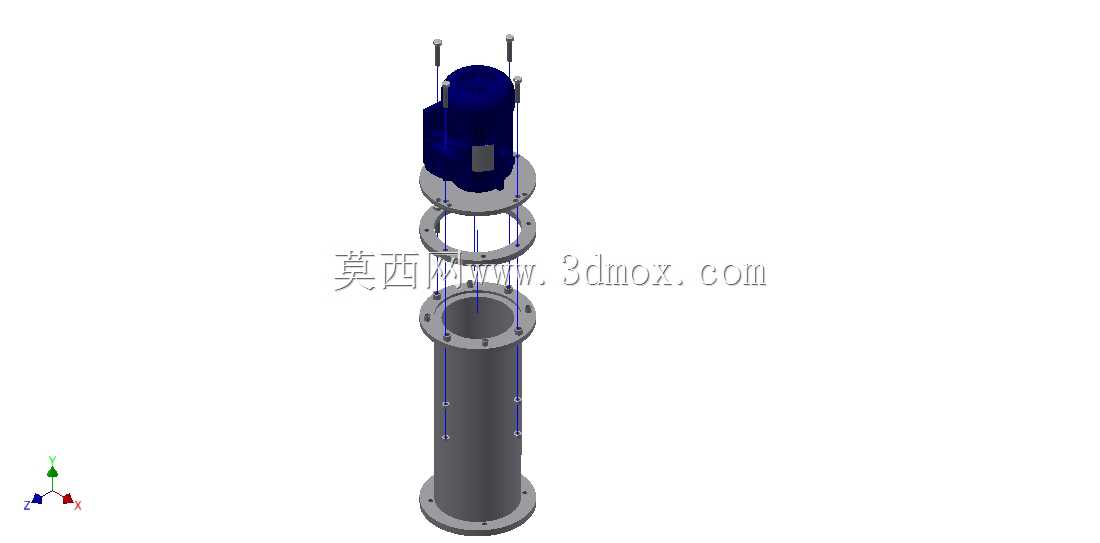

在细节设计上，隔板的一侧设置有定位止口，止口的配合公差选用H7/h6的间隙配合，既能够保证装配时的快速定位，又不会因为过盈配合导致拆装困难；环体上预留的局部异形切口，是为了适配泵体侧面的油路接头走线，避免管路安装时与隔板发生干涉，同时切口边缘做了倒钝处理，防止装配过程中划伤液压油管的防护层。从安装边界来看，该隔板的整体外径适配主流15-25kW规格液压泵的安装尺寸，轴向厚度控制在合理范围，不会额外增加泵组的整体安装长度，能够直接替换同规格的钢制隔板，在保证支撑强度的前提下降低整体结构重量。

设计过程中还针对隔板的受力变形做了模拟校核，在泵组满负荷运行的振动工况下，环体的最大形变量小于0.02mm，完全满足液压泵的安装精度要求；周向布置的安装孔数量经过优化，在保证连接强度的前提下减少了加工工序，降低生产制造成本。铝材的选用也让隔板具备更好的减震阻尼特性，相比钢制隔板能够多吸收15%左右的运行振动，降低泵组运行时的噪音传递，提升整套液压系统的运行稳定性。
