工业设备支撑钢架与动力传动机架

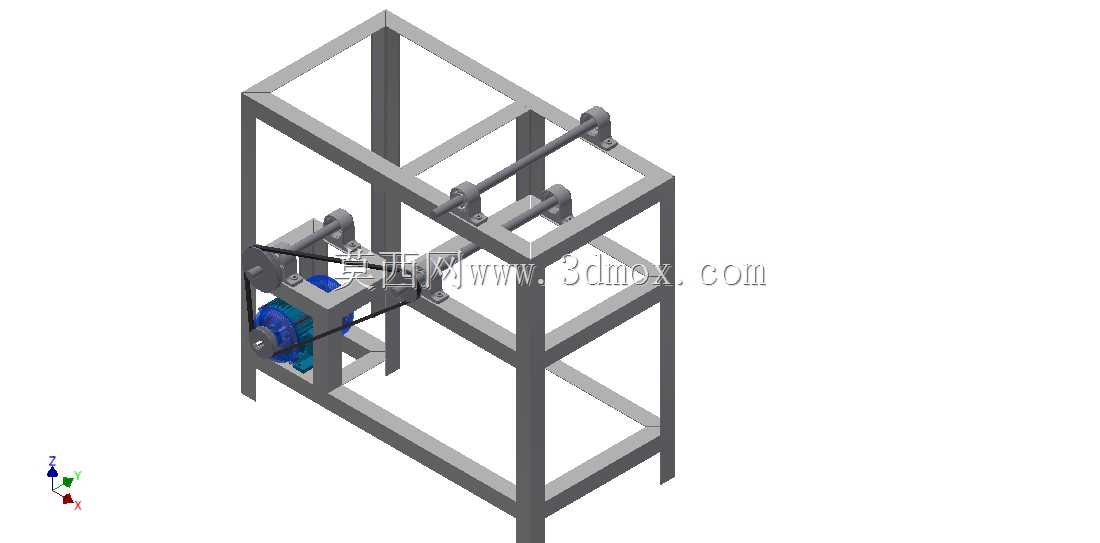

　　这套机架结构在中小型工业设备里属于很典型的承载基体，常见于小型物料推送、工位升降、线材牵引以及实验台架这类需要把动力件、执行件和外围护罩整合在同一基准上的场合。实际做设备布局时，最先要敲定的并不是电机型号或者气缸行程，而是钢架的占地边界——从三维结构可以看出，整体采用立式长方体轮廓，底部四根支腿直接落向车间地面或设备底板，长宽方向预留出检修通道，高度方向则分成上下两个功能层：下层靠近支腿根部的位置安放动力源，蓝色电机通过带传动把扭矩输出到中间轴系，上层横梁区域布置横向执行杆和端部铰接座，杆件沿框架宽度方向贯穿，两端通过带座轴承固定在纵梁上。

　　做这类框架设计时，选材思路很明确：主承力立柱和横梁统一采用矩形方管，方管截面在两个正交方向上的抗弯惯性矩比较接近，对于既承受竖直方向设备自重、又要承受传动带张紧带来的水平侧向力的工况非常合适；相比角钢拼接，方管的封闭截面抗扭能力更强，焊接后不容易出现拧麻花状的焊接变形，后期外装护板时也有平整的安装面。下层电机安装位并没有直接把电机焊死在横梁上，而是做了一块可调节的安装底板，底板上开长圆孔，这是现场装配里很实用的细节——同步带或者V带在运行一段时间后会松弛，通过松开底板螺栓、沿长孔推移电机轴心距，就能重新张紧传动带，不需要额外加装张紧轮，既省零件又减少了一个故障点。

　　传动路径的布置也贴合维护习惯：电机输出轴的带轮和中间传动轴的从动带轮处在同一竖直平面内，带段完全暴露在框架侧面开放空间，更换皮带时不需要拆解上层任何执行构件，拆掉侧护板即可操作。中间传动轴两端的轴承座选用立式带座轴承，座体底面贴合在横梁上表面，用螺栓贯穿梁体锁紧，这种安装方式对梁面的平面度要求不高，现场配作钻孔时容错率高，轴承损坏后也可以整体拆换，不必在机架上现场镗孔。上层横向执行杆的两端支撑同样采用铰接式支座，支座和横梁之间留出了微量摆动余量，当执行杆受到偏载力矩时，支座可以小幅自适应偏转，避免杆体因别劲出现弯曲疲劳。

　　从安装边界角度看，框架底部支腿下端没有做复杂的地脚板结构，这一定位暗示它的使用场景要么是直接放置在平整的工装平台上通过压板压紧，要么是作为子模块安装在更大的整机底座内部；如果要独立落地使用，工程上通常会在四根支腿底端补焊一块比管截面大出一圈的钢板，钢板上开地脚螺栓孔，配合减震垫铁调平，防止带传动启停瞬间的冲击力让整机移位。框架内部的分层横梁除了承托轴系，还承担了安装电气元件、走线槽和安全防护罩的作用，横梁侧面预留的安装面可以固定行程开关、传感器支架，线缆沿方管侧壁排布并用扎带固定，避免和运动的皮带、杆件发生干涉。

　　设计过程中需要重点校核的几处强度位置也很清晰：其一是电机安装底板所在的下层横梁，电机自重加上皮带张紧力会对横梁产生反复的交变载荷，横梁和立柱的焊接节点要做满焊，必要时在节点内侧加焊三角形加强筋；其二是上层固定铰接支座的纵梁，执行杆推送工件时的反作用力会直接作用在支座安装点，纵梁的壁厚不能过薄，否则长期受载后梁面会出现局部凹陷，导致轴系对中失效；其三是四根主立柱的稳定性，框架高度大于宽度时，侧向的晃动会被带传动的振动放大，此时可以在框架背面的对角位置焊接斜撑，或者在后方封一块薄钢板形成蒙皮效应，大幅提升整体刚性。

　　建模时的装配逻辑也完全贴合实际加工顺序：先搭建四根立柱作为基准，再依次拼装底部框、中层承托梁和顶部框，点焊定位后校核整体对角线尺寸，确认框架没有扭曲之后再满焊；焊接完成后需要对轴承座安装面进行二次铣削或者打磨找平，消除焊接热变形带来的平面度误差，之后再预装传动轴、带轮和电机，盘动带轮检查整根传动链是否有卡滞点。这种“框架先行、部件后装”的设计思路，让整套结构既可以作为独立的实验台架使用，也能作为模块化功能单元嵌入到更大的自动化生产线中，适配多品种小批量的设备定制需求。
