工业检修操作高架作业平台结构

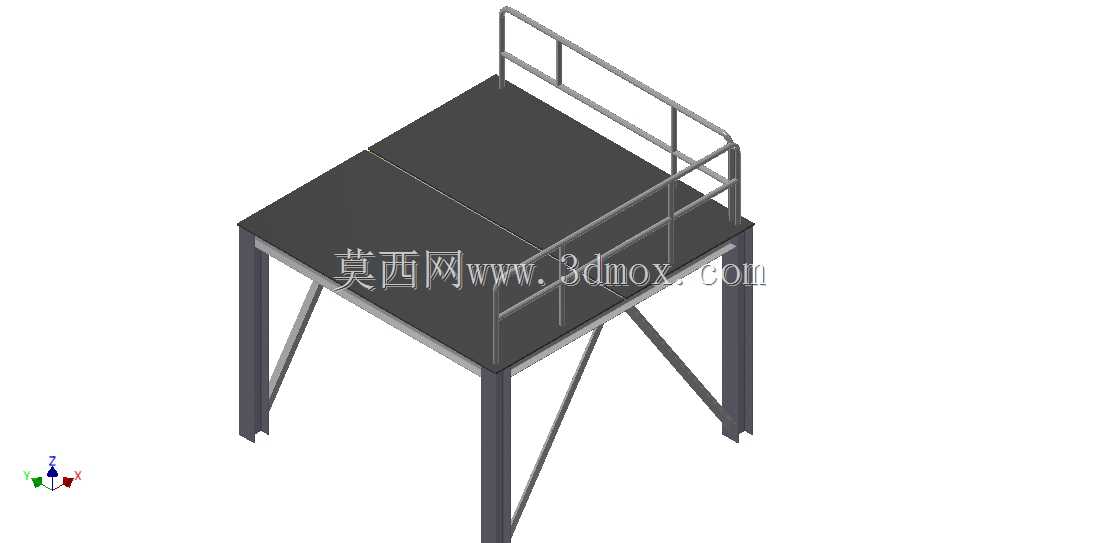

　　这套高架作业平台的结构方案，主要面向车间生产线旁的高位设备维护、产线跨线操作、大型机组旁固定值守工位这类场景，在做整机厂布局规划时，经常会遇到设备操作面、检修点距离地面高度超过两米，普通移动梯台无法长期固定占位，临时搭设脚手架又会占用通道、阻碍物流转运的情况，这种固定式钢制操作站台就能直接作为配套钢结构工位，焊接或者锚接固定在车间地面预设的预埋件上，给作业人员提供稳定的站立操作面，不需要每次作业前临时搬运梯具。从结构设计的思路来看，平台主体的站立台面采用两块分块的防滑钢板拼接而成，分块设计一方面是方便运输进场，尤其是车间已经完成设备安装、入口通道宽度有限的情况下，拆分后的台面板可以人工抬运进工位再完成拼接，

　　不需要动用大型吊装设备破拆车间围护结构；另一方面后期如果台面局部被工件砸变形、或者防滑层磨损，只需要单独更换对应板块，不用整体拆解整个平台，运维成本更低。台面四周的支撑腿采用矩形型钢制作，四条主支腿垂直落地，支腿之间交叉布置斜向支撑拉杆，这种斜撑布局可以抵消人员在台面上走动、操作时产生的水平侧向力，避免平台出现横向晃动感，相比单纯靠四根直腿承重的结构，抗侧移刚度能提升数倍，即使多名作业人员同时在台面上俯身操作重型工装，平台也不会出现可见的弹性形变。平台临边的防护护栏只在两个相邻侧边设置，剩下的两个侧边是直接对接高位设备的操作面，这样作业人员从站台踏上设备检修平台的时候不会被护栏阻挡，通行路径顺畅，而朝向车间通道、

　　悬空的两侧则全程设置双层横杆护栏，底部搭配挡边，防止工具、小零件从台面上滚落砸到下方通行的人员，完全符合高位作业的防护要求。在安装边界的考量上，支腿底部预留了地脚安装板，现场施工时可以直接通过膨胀螺栓和混凝土地面固定，安装板上开长条形调节孔，允许地面预埋件存在小范围的位置偏差，不需要现场重新扩孔配焊。平台的台面高度可以根据对接设备的操作面高度做适配调整，支腿长度随高度变化时，斜撑的安装点位也会对应重新排布，保证任意高度下支撑结构的受力夹角都处在合理区间，避免斜撑过陡或者过平导致受力失效。台面的净使用面积足够容纳2到3名作业人员同时站立，还可以临时放置小型检修工具盒、便携检测仪器，不需要额外在旁搭设辅助置物架。这类站台在实际产线里，

　　除了设备检修之外，也可以作为跨线输送线的跨越梯台使用，当生产线的输送带横跨车间通道、人员需要频繁从线体一侧走到另一侧时，把平台两端分别对接线体两边的走台，人员就可以通过高架站台直接跨越输送线，不用绕行长距离的通道口，提升车间内的通行效率。建模过程中所有型钢构件都按实际下料尺寸搭建，拼接位置预留了焊接余量，护栏和台面的连接点位、支腿和斜撑的连接节点都做了贴合实际装配的结构处理，没有出现构件之间干涉、面重合的建模错误，结构工程师可以直接在这个模型基础上调取截面参数，做有限元受力校核，根据实际承载需求调整型钢壁厚，也可以直接导出构件下料清单，交付车间完成预制焊接。
