这套结构以立式矩形框架为主体,采用四根角部立柱承担竖向载荷,并通过每层四周的横梁形成闭合约束,整体呈现三层平行置物面的布局。框架杆件截面统一、走向规整,立柱在高度方向连续贯通,避免分段对接带来的附加弯矩;横梁与立柱在节点处正交连接,使层板传来的分布载荷能够就近传递到竖向支撑,再沿立柱向下导入地面或安装基础。
从实际使用看,这类结构常见于车间工位旁的物料暂存、检验区样件摆放、维修间工具分类以及实验室内设备附件收纳。三层空间将存放面按高度分开,底层适合放置较重、取用频率较低或需要稳定支撑的物件;中层处于人体手臂自然操作区间,可放置频繁拿取的工装、盒件或半成品;顶层则用于较轻、周转周期相对长的物品。相比单层台面,多层布置在相同占地面积下提升了竖向空间利用率,也减少了物料在地面散放造成的通道占用。

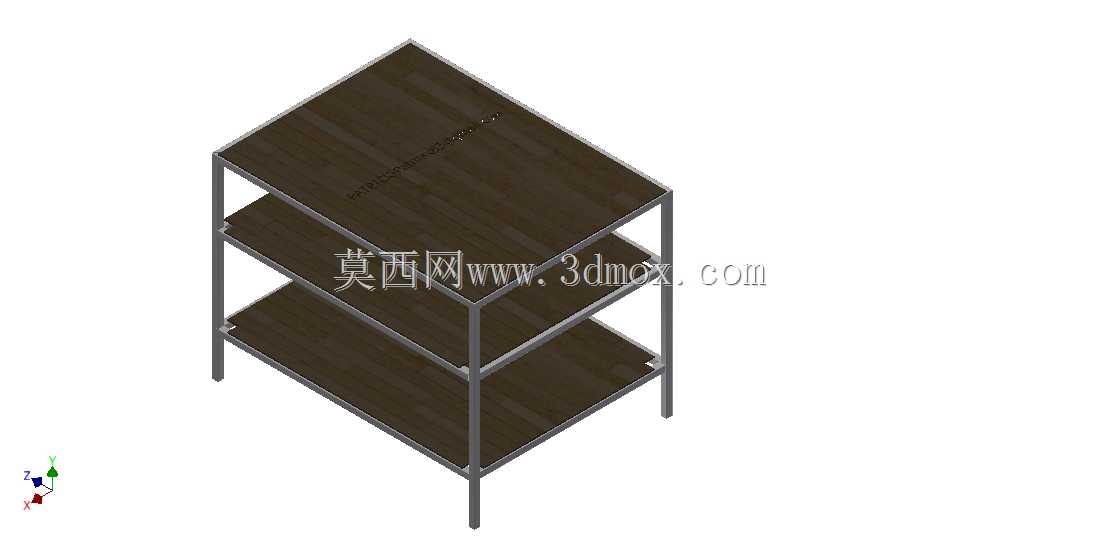

层板采用深色平板形式,板面嵌入由横梁围合的支撑边界内,边缘与框架保持贴合。设计时需要重点控制层板的跨度与厚度关系:跨中区域是挠度最敏感的位置,若板面过薄或横梁间距过大,受载后会出现明显下凹;因此四周横梁不仅承担边框作用,也为层板提供连续支承,降低板件的有效跨度。对于承载要求更高的工况,可在层板下方增加中间纵梁或横梁,将大板分割为多个小跨区,从而把弯曲变形控制在允许范围内。
框架的外形边界清晰,整体长宽由层板尺寸决定,高度则由三层净空叠加而成。安装时四角立柱底端构成支撑 footprint,设备或货架放置区域应保证地面平整,避免某一根立柱悬空。若用于长期固定工位,可在柱脚设置底板,通过膨胀螺栓与地面连接;若需要频繁移位,则可在底端加装可调脚杯或脚轮,但脚轮方案会降低整体抗侧移能力,需配合刹车或侧向限位使用。框架与墙面、设备之间应预留操作和清洁间隙,尤其层板外伸方向不能遮挡通道,也不应影响周边设备门体开启。
结构思路上,该模型强调简单、直接、可制造。杆件之间以直角关系为主,减少复杂曲面和异形接头,有利于切割、焊接或螺栓装配。若采用焊接工艺,节点处可通过角焊缝形成刚性连接,框架整体扭转刚度较好,但后期拆装不便;若采用型材与连接件组合,则运输和现场组装更灵活,节点需要依靠螺栓预紧力保证稳定性。三维建模时,立柱、横梁和层板可分别建立参数化特征:立柱控制总高与脚端形式,横梁控制层间间距和框口尺寸,层板控制厚度、边缘间隙及表面材质。通过调整这些参数,可以快速衍生出双层、四层或不同长宽规格的系列产品。
受力方面,竖向静载是主要考虑因素。物料应尽量均匀分布在层板上,避免长期集中压在板件中心或某一角落。框架在受到水平推力时,四角立柱与层框共同形成空间抗侧体系,但若无斜撑,侧向刚度主要依赖节点刚性和层板约束;因此在高承载、窄底座或较高总体高度的情况下,应在背面或侧面增加斜向支撑,以减小晃动。层间净空需要结合存放物高度确定,既不能过低导致取放不便,也不宜过高而削弱框架的空间利用率。
从外形细节看,模型保留了简洁的工业风格:金属杆件构成外露骨架,深色层板提供平整承载面,视觉上层次分明。骨架外露还有利于检查节点状态,日常维护时可直接观察焊缝、螺栓或连接件是否松动。层板表面若用于油污、切屑较多的车间环境,可选用耐磨、易清洁材料;若用于实验室或电子装配场景,则可增加防静电面层。边缘处应做倒角或包边处理,避免人员取物时被板边或杆件端部划伤。
在装配协调上,层板与横梁之间需要明确配合关系。若层板直接搁置在横梁上,应设置定位边或限位块,防止推拉物料时板件滑移;若层板与框架采用螺钉固定,则需在横梁上预留安装孔,并保证孔位与板件背面加强位置对应。立柱顶端不宜形成尖锐突出,可加装封头或端盖;底端则应考虑地面不平带来的调节需求,可调脚杯能够补偿少量高差,使四层受力点均匀接触地面。
总体而言,该结构不以复杂运动机构为核心,而关注空间承载、节点传力和现场布置的合理性。建模时通过清晰的杆件层级、层板约束和安装边界表达,能够为后续出工程图、物料统计、焊接拆分或选型改型提供直接依据。对于结构设计人员来说,这类看似简单的框架更需要在跨度、层距、脚端固定和侧向稳定之间取得平衡,才能在实际工位上既满足收纳需求,又保证长期使用的安全性与耐久性。
