工业焊接溜槽支撑钢架结构设计

　　这套溜槽支撑钢架结构，主要面向散料输送、选矿筛分、矿山给料以及厂区物料转运环节中溜槽段的承载与定位需求，实际现场里溜槽并非独立悬空安装，物料从皮带机、振动筛或者料仓出口下落时，会持续冲击槽体衬板，槽体自身重量、积料重量加上冲击动载都需要由下部支撑框架传递到土建基础或者相邻设备平台，该结构正是围绕这一受力场景搭建的承托骨架。

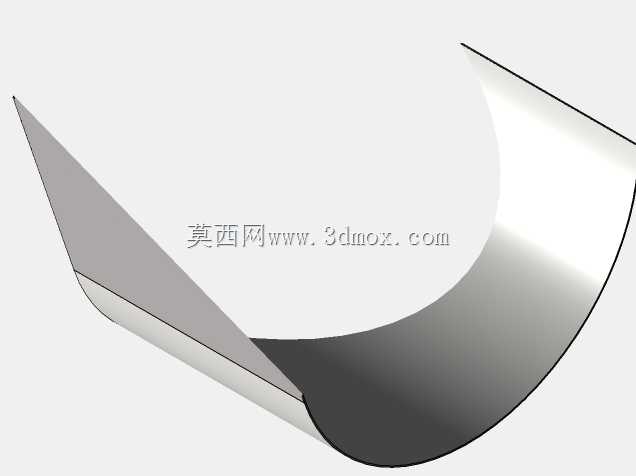

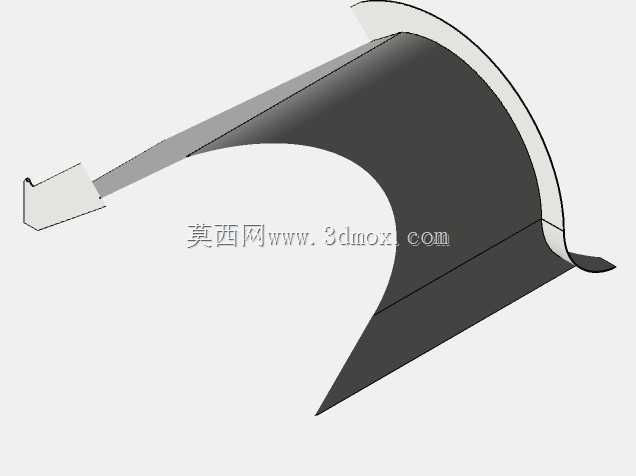

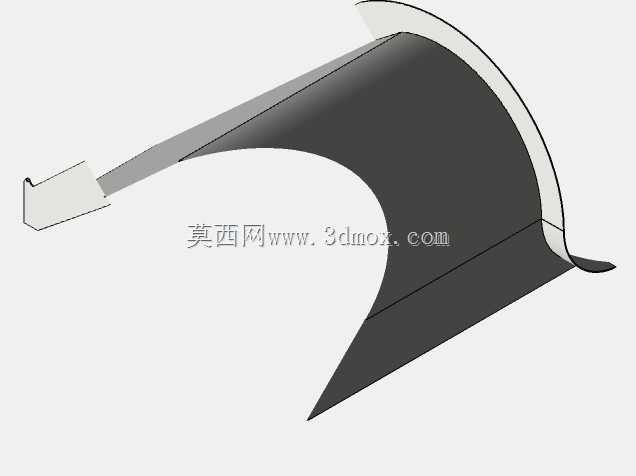

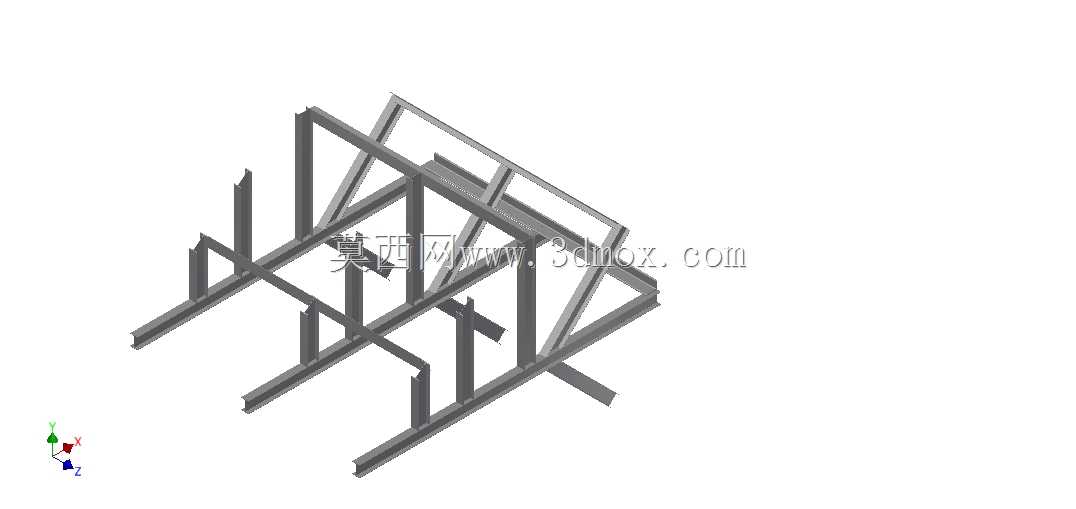

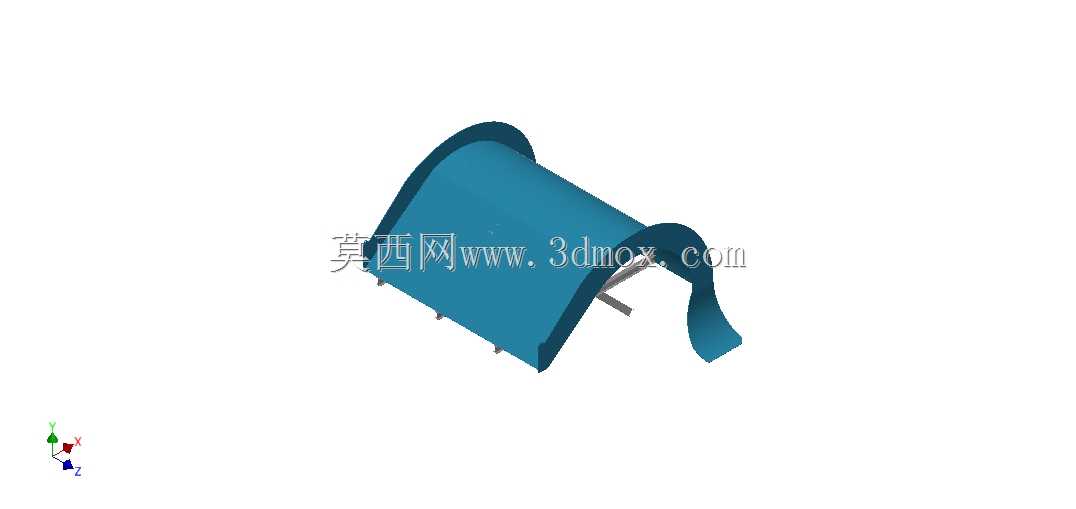

　　从现场布置逻辑来看，这类框架常设置在皮带转运点、筛分机出料口与下级受料设备之间的过渡段，槽体沿物料下落走向倾斜布置，钢架既要托住溜槽的底部和侧向，还要预留衬板更换、溜槽磨损检修、现场补焊的操作空间。框架采用分段矩形管与型钢拼焊的形式，纵向主梁沿溜槽倾斜方向贯通，承担槽体和物料的主要竖向载荷；横向次梁按溜槽分段长度间隔布置，把槽体重量分散到两侧立柱；斜向支撑布置在框架侧向和端部，抵消物料偏载、落料冲击带来的水平扭力，避免长期运行后框架出现侧向晃动或者焊缝疲劳开裂。

　　设计过程中首先要锁定的是安装边界：上部对接出料设备的法兰口坐标、下部接入下级设备的进料位置决定了溜槽的整体倾角和框架总长度，框架立柱的落点必须避开现场土建梁、电缆桥架和检修通道，立柱底部预留垫板安装位置，垫板上开地脚螺栓孔，方便现场和预埋钢板焊接或者通过膨胀螺栓固定。外形尺寸上，框架的宽度要比溜槽本体两侧各留出足够的安装余量，既保证槽体侧面压条可以固定在横梁上，也能让检修人员在侧面调整衬板螺栓；框架高度方向顺着溜槽坡度逐段变化，每根立柱的长度都对应所在位置的槽底标高，不需要现场大量切割修配。

　　结构细节上，所有杆件的交接位置都采用满焊或者分段角焊连接，建模时特意保留了杆件相贯的真实交接形态，方便后续统计喷漆表面积和焊条用量——这也是车间下料制作前很关键的一步：型钢框架的外露表面积直接决定除锈、底漆、面漆的材料消耗量，焊缝总长度则对应焊条、焊丝的备料数量，提前在三维环境中核对每一处杆件交点，能避免现场漏算斜撑焊缝、节点加劲板的焊接工作量。主梁和槽体接触的位置增设横向承托梁，承托梁上表面和溜槽底部贴合，不采用点接触支撑，防止槽体局部受压变形；侧向立柱上预留安装孔位，后续可以加装压板把溜槽侧壁压紧，抵消物料高速滑落时产生的向外撑开的作用力。

　　从功能特性来看，这套框架没有采用复杂的铸件或者一体化机加工件，全部使用常规型钢型材下料拼焊，车间内普通切割、焊接设备即可完成制作，运输时可以按分段模块拆分，到现场再拼接成整体，适配矿山、选厂这类现场吊装空间有限的工况。框架内部留出的中空空间，一方面减轻整体自重，另一方面方便布置溜槽的除尘风管、耐磨衬板固定螺栓，也能在积料溢出时留出清理空间，不会让散料卡在封闭结构里。设计时还兼顾了磨损后的维护需求：靠近物料冲击面的一侧支撑件没有紧贴槽壁，留出了更换衬板的操作距离，当溜槽使用一段时间后耐磨层磨损，不需要拆除整个支撑框架，只需松开侧向压板即可吊出槽体段更换。

　　受力校核层面，纵向主梁的选型按照槽体满载积料的重量乘以动载系数来确定，斜撑的角度尽量布置在45度左右，让杆件以轴力受力为主，减少弯矩带来的型材截面浪费；节点位置杆件交汇处不出现三杆交于一点却无加强的薄弱结构，关键受力节点可以补充小尺寸加劲板，分散焊缝处的集中应力。整个骨架的杆件排布顺溜槽走向形成连续的传力路径，落料冲击从槽体传到横梁，再到纵向主梁、立柱，最终直达基础，没有传力中断的悬空段。

　　对于结构设计从业者来说，这类焊接框架看似简单，实际最容易出问题的地方恰恰是现场尺寸配合和焊缝统计：三维建模阶段把每一根型材的规格、长度、交接角度都准确定位，既能直接导出下料清单，也能在设计阶段就发现杆件碰撞、安装空间不足的问题，避免现场制作时反复返工。模型完整还原了框架的空间倾斜姿态、各杆件的相对位置和节点连接关系，可直接用于钢结构制作算量、安装方案模拟以及溜槽系统的整体布局校核。
