货运车辆斜坡倾倒场钢结构作业平台

　　这套斜坡倾倒场钢结构主要服务于散料转运、货厢卸料和车辆定点倾倒作业，常见于厂区物流周转区、散货分拣场、再生资源处理站以及需要让货运车辆沿固定坡道完成对位、停靠和倾卸的工位。现场作业中，卡车不能随意停放在硬化地面上直接卸料，一方面后轮缺少连续导向和支撑边界，倒车对位容易偏斜；另一方面卸料点需要与下游料斗、受料槽或转运通道保持固定相对位置，车辆每次停靠的轨迹、轮距和进入角度都要稳定，否则会出现物料撒落、轮胎碾压散落料、车尾与受料位置错位等问题。该结构就是为这种重复性倒车、停靠和倾倒动作提供刚性承载平台。

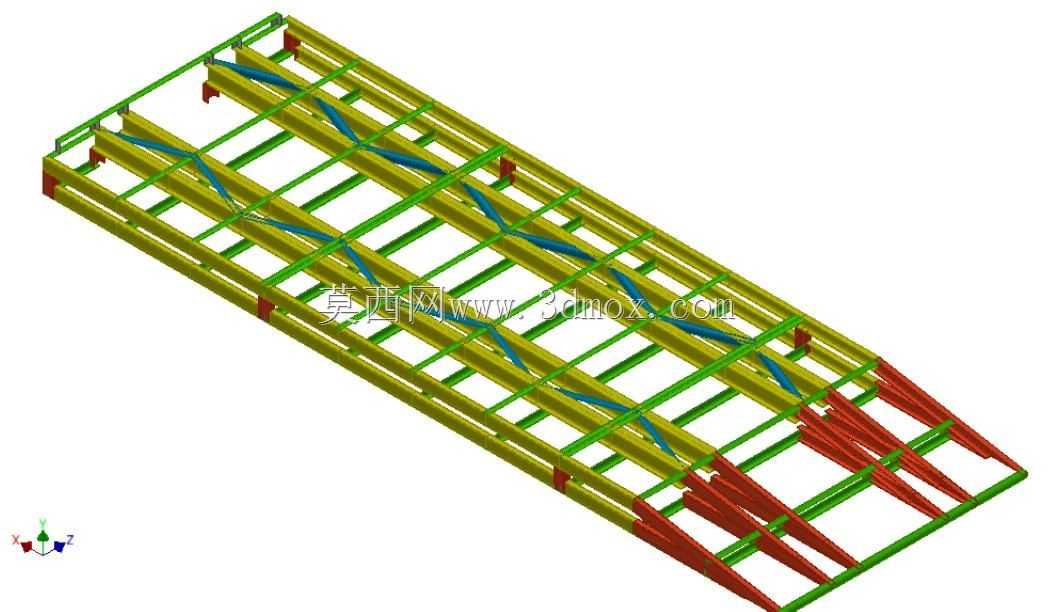

　　从整体布置看，模型采用长条形桁架式框架，主体由多道纵向主梁、横向连接梁和交叉支撑组成。纵向构件沿车辆行驶方向贯通，形成两条主要承载带，对应卡车左右轮组的行驶路径；横向梁按一定间距布置，把两侧纵梁连成整体，保证平台在轮压作用下不会产生侧向张开或扭转变形。绿色杆件多表现为横向联系杆和侧面防护框架，黄色长梁构成主要承重骨架，红色端部构件则集中在车辆驶入端和卸料尖端位置，用于导向、限位和承受接触冲击。

　　设计思路上，这类平台不能只按静态均布载荷处理。卡车进入斜坡时，前后轴荷会随着坡度变化重新分配，制动、倒车和停靠瞬间还会带来纵向冲击；货厢举升或物料重心后移时，后轮区域往往成为主要受力区。因此纵向主梁需要连续贯通，并在轮压频繁经过的位置保持足够抗弯刚度；横向梁的间距既要控制主梁的侧向计算长度，也要为上铺面板、格栅或防滑板预留连接点。模型中交叉斜撑的布置，有利于把车辆偏载产生的扭矩传递到整个框架，避免单侧纵梁独立受力。

　　车辆驶入端采用尖劈状导向结构，红色构件向外展开，形成类似导入喇叭口的轮廓。驾驶员倒车时，即使初始方向存在小角度偏差，轮胎也能沿导向面逐渐修正到平台中心线。导向构件不能做成薄壁装饰件，实际制作时应选用耐磨钢板或加厚型钢，并在与轮胎接触的边缘设置圆滑过渡，防止割伤轮胎或在冲击载荷下发生局部屈曲。靠近卸料端的框架逐渐收束，使车尾能够稳定接近倾倒位置，同时让散料沿预定方向落入受料区。

　　外形尺寸方面，平台长度需要覆盖车辆从平地导入、爬坡、停靠到车尾到达卸料点的完整行程，宽度则应以常用货运卡车的轮距为基准，并在两侧留出安全余量。若平台只按单一车型设计，轮距通道可以较窄；若服务多种车型，两侧导向边界应按最大轮距和最小轮距共同校核，避免宽车无法进入、窄车导向不足。高度方向的坡度不能仅凭卸料高度确定，还要校核车辆接近角、离去角、货厢举升角以及底盘最低点的通过性。坡度过陡会导致车头离地间隙不足、后悬架过载或物料在车厢内提前滑移；坡度过缓则会增加平台长度，占用场地并降低卸料高差。

　　安装边界上，框架底部需要与混凝土基础、预埋件或地脚螺栓可靠连接。纵向梁端部和跨中支撑点应明确标高，防止安装后形成局部凹陷；两侧导向构件与基础之间要设置加强节点，因为轮胎顶撞时载荷会通过导向件直接传到锚固区。若平台用于室外散料作业，还应在结构表面考虑排水、防滑和积料清理空间，横梁之间不宜形成容易卡料的封闭死角。对于需要频繁承受重车碾压的部位，可在上表面增加可更换耐磨条或防滑钢板，使维护时不必拆卸整个桁架。

　　三维建模时，骨架杆件宜按实际型钢规格建立截面，而不是用简单外观体代替，因为后续需要据此检查梁间干涉、轮胎通行空间、支撑节点位置和现场焊接可达性。导向尖端、斜撑与主梁交汇处是建模重点，节点板、加劲板和螺栓连接面需要表达清楚，才能为详图转化和现场装配提供依据。整体结构强调的是车辆行驶轨迹约束、轮压传递路径和卸料位置稳定性，而非单纯外观造型。
