汽车悬架可调式横向推力杆结构

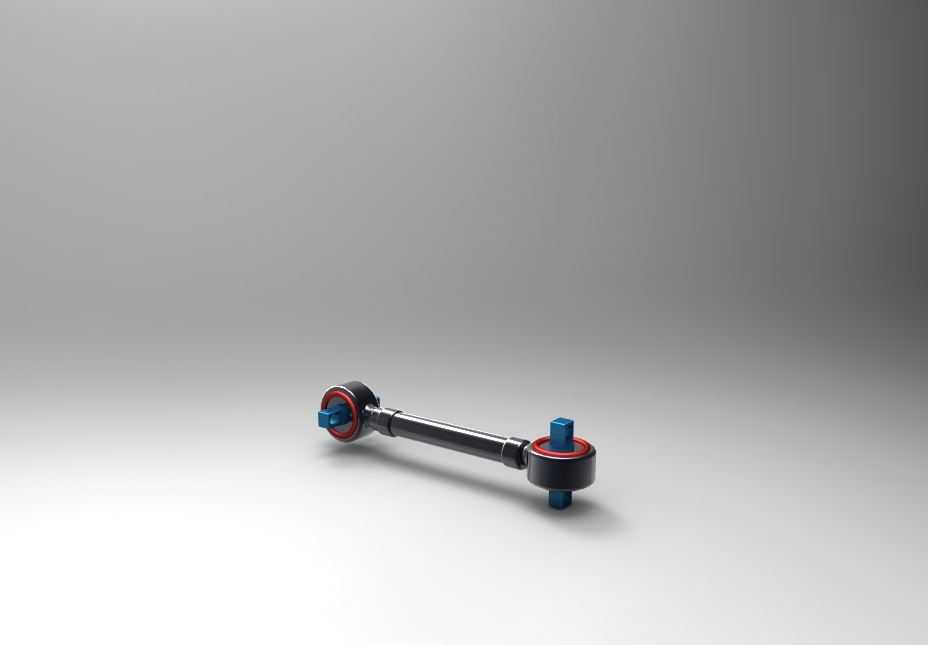

该部件属于商用车底盘悬架系统的核心传力构件，日常应用场景覆盖重型载货汽车、客运大巴、工程专用车辆的非独立悬架结构中，核心作用是在车辆行驶过程中传递车架与车桥之间的横向作用力，同时限制车桥相对于车架的横向错位量，避免悬架系统在转向、侧倾工况下出现部件干涉。从功能特性来看，杆体两端采用带橡胶衬套的铰接结构，衬套外圈带有红色缓冲限位层，可在传递刚性载荷的同时，过滤路面传递的高频振动，降低车架连接位置的应力集中风险；两端的连接头采用带六角定位台的销轴结构，可适配不同安装面的锁紧需求，杆体本身采用空心高强度钢材质，在保证抗扭、抗弯强度的前提下，尽可能降低簧下质量，提升悬架响应速度。设计过程中首先需要匹配对应车型的轮距参数与悬架跳动行程，确定杆体的总长度与两端铰接点的角度偏移量，避免车轮上下跳动时推力杆出现运动干涉；两端衬套的刚度参数需要结合车辆的额定载荷与侧倾刚度要求匹配，既要保证横向传力的刚性，又要预留足够的形变空间缓冲冲击。安装边界方面，两端销轴的直径与连接支架的开孔尺寸需要保持过渡配合，安装时需要保证杆体处于水平初始状态，衬套的预压量控制在合理区间，避免车辆满载时衬套出现过度形变导致早期损坏；杆体与周边制动管路、线束的最小间隙需要预留足够安全距离，防止行驶过程中出现部件磨损。这类可调式推力杆相比固定长度的结构，可适配不同改装工况下的车桥定位调整需求，在车辆维修、底盘改装场景中，可通过调整杆体长度修正车桥的横向偏移量，保证轮胎的正常接地角度，减少轮胎偏磨风险。建模过程中需要重点还原两端铰接结构的相对转动自由度，以及衬套的分层结构特征，保证后续做悬架运动仿真时，可准确模拟部件的实际运动轨迹，验证极限工况下的部件间隙与受力状态。
