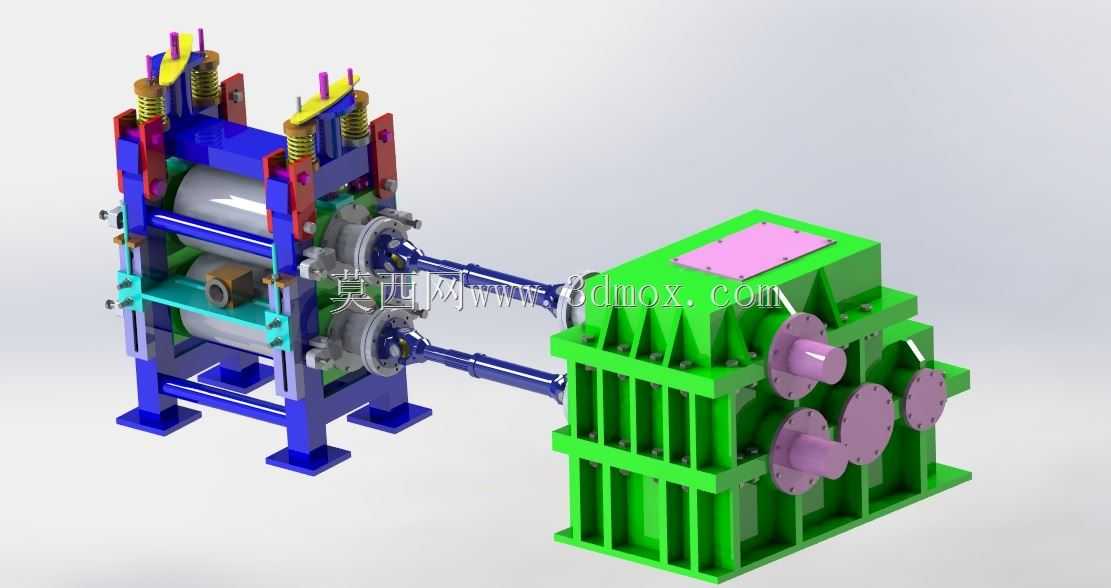

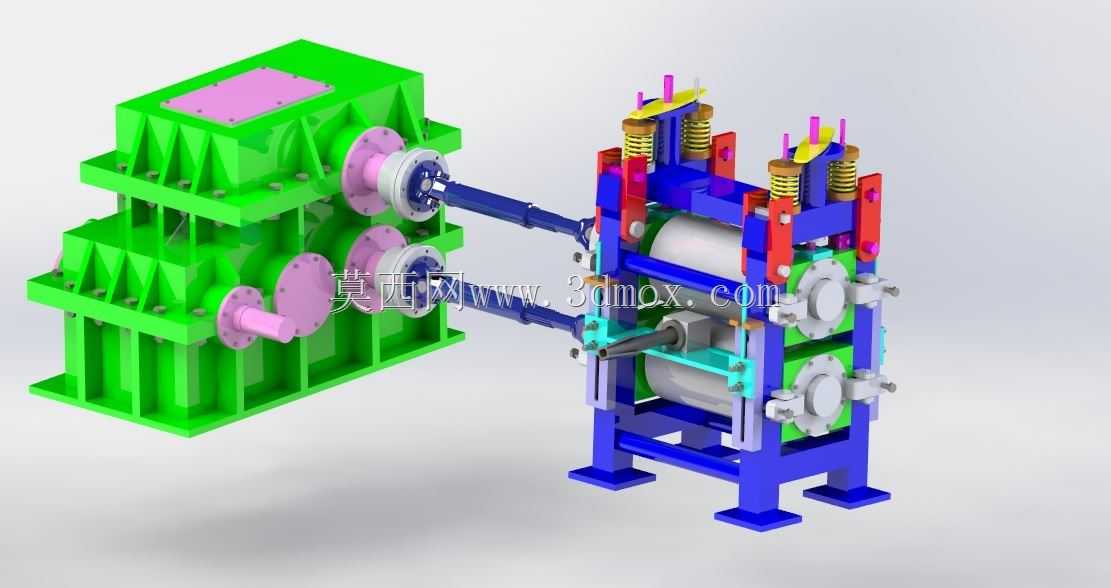

这套三维结构呈现的是热轧生产线中轧机机座与齿轮机座之间的完整传动布置,左侧为二辊(或短应力线)轧机工作机座,右侧为承担动力分配的齿轮箱,二者通过两根带联轴器的长传动轴连接,构成一套典型的型钢或带钢粗轧机组传动单元。在实际轧钢车间里,电动机输出的扭矩经主减速机减速后进入齿轮机座,齿轮座内部的一对(或多对)啮合齿轮将单一输入转速转换为上下两根输出轴的等速反向旋转,再经由万向接轴或梅花接轴传递给轧机的上下工作辊,从而实现对红热钢坯的连续咬入与压下轧制。
从结构功能上看,右侧绿色箱体为齿轮机座,箱体采用厚重的焊接或铸造箱壳,外壁密布加强筋板,这是因为轧制过程中齿轮传递的扭矩极大,箱体必须具备足够的刚性来抵抗齿轮啮合力产生的变形与振动。箱体侧面伸出的三个紫色法兰轴头分别对应输入轴与上下输出轴的外伸端,轴端法兰用于对接联轴器,顶部的盖板则为检修时观察和更换齿轮提供开口。齿轮座内部通常采用人字齿轮或斜齿轮传动,人字齿轮传动平稳、轴向力自平衡,特别适合重载、低速、冲击载荷频繁的轧机工况,润滑油通过箱体油池或强制润滑系统喷溅到啮合区,保证齿面在高接触应力下不发生胶合与点蚀。
左侧的轧机机座是直接完成轧制变形的执行部分。两片蓝色闭式牌坊(机架)通过底部地脚横梁和顶部连接梁构成刚性框架,牌坊窗口内安装着轧辊轴承座。上下轧辊(图中银灰色辊身)水平平行布置,辊缝的大小决定了轧件的出口厚度。机架顶部设置了两套对称的压下装置:黄色螺旋弹簧配合压下螺丝与螺母,构成弹性压紧与辊缝调节机构——压下螺丝旋转可推动上轴承座升降以设定辊缝,弹簧则在轧制力过载时提供缓冲与退让,吸收钢坯咬入瞬间的冲击载荷,避免轧辊与机架受到刚性撞击。这种弹簧平衡式压下结构在中小型热轧机、型材轧机上十分常见,结构简单、维护方便。
机架与齿轮座之间的两根蓝色长轴为齿轮联轴器或万向接轴,由于轧机在换辊、辊缝调整以及轧辊弹跳时上下工作辊的中心距会发生变化,而齿轮座输出轴中心距固定,因此接轴必须能够补偿两轴之间的角度与位移偏差,保证扭矩在轴线不对中的情况下依然可靠传递。接轴两端的铰接或齿式接头正是为适应这种相对运动而设计。
在设计思路上,整套总成遵循“刚度优先、传力直接、便于换辊”的轧机设计原则。机架牌坊采用闭式框架以承受全部轧制力,地脚底板通过螺栓锚固在混凝土基础上,安装时需保证两片牌坊窗口的平行度与垂直度,否则轧辊会受附加弯矩而加速轴承磨损。齿轮座与轧机的相对位置、中心高、输出轴间距必须严格匹配,接轴长度与折角需在许用范围内,折角过大会导致接轴寿命骤降并引发扭转振动。建模时需重点核对轧辊中心线与齿轮座输出轴中心线的标高关系、压下螺丝的行程范围、弹簧的压缩量以及换辊时轴承座从牌坊窗口侧向抽出的空间边界。
从安装边界看,设备整体沿轧制线方向占地较长,齿轮座一侧需预留主电机与减速机的对接空间,轧机机座前后则需配置辊道与导卫装置;顶部压下装置上方要留出吊装与扳手操作空间,箱体顶部盖板上方需考虑检修起重高度。现场安装时先就位齿轮座并找正水平,再以其输出轴为基准定位轧机机架,最后配装接轴并复核同轴度。这类总成广泛应用于棒线材、窄带钢、角钢等热轧产线的粗轧与中轧机架,其运行可靠性直接决定整条轧线的作业率与成品尺寸精度。
