高温彩色砖焙烧炉体钢结构

　　这套三维结构围绕彩色砖高温焙烧工序展开，炉内工作温度可超过1200℃，适用于建材烧成、陶瓷砖坯热处理以及类似块状制品的连续或间歇式热加工场景。模型把炉体承重框架、耐火砌体、拱形炉腔、端部炉门、侧边烟道和独立烟囱放在同一装配关系中表达，便于结构设计人员核对热工设备与外围钢构之间的空间边界。

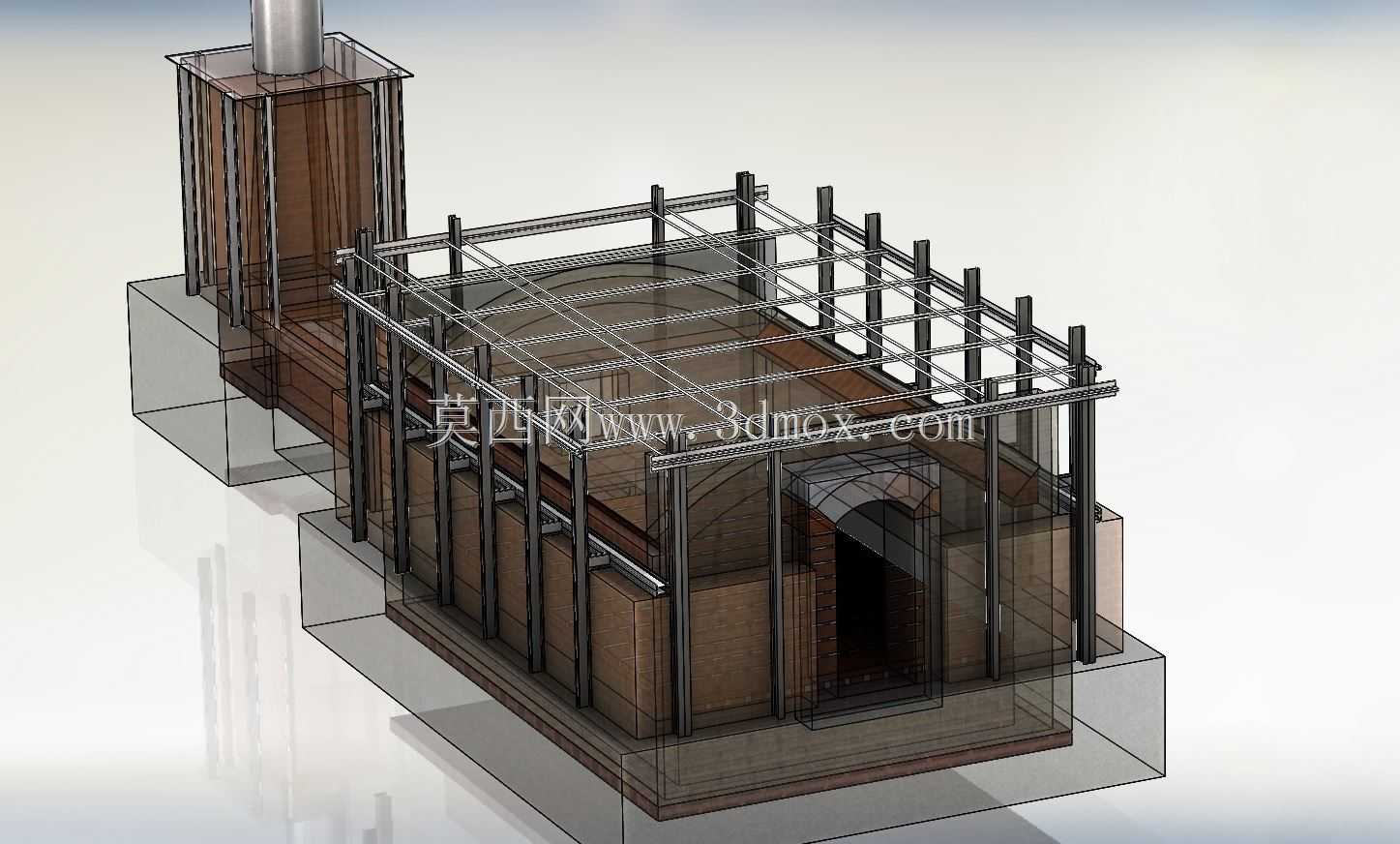

　　从现场布置看，主炉体采用长方形平面布局，砖坯进出方向集中在前端拱形开口。拱顶承担炉腔上部热膨胀和砌体载荷，外侧立柱沿炉长方向等距布置，柱间通过纵向梁和水平连系杆形成稳定骨架。钢框架并不直接替代耐火材料，而是为保温层、耐火砖、炉墙护板和检修通道提供安装基准。建模时需要特别注意立柱与高温砌体之间留出热位移间隙，避免炉墙升温后把侧向膨胀直接传递给钢柱。

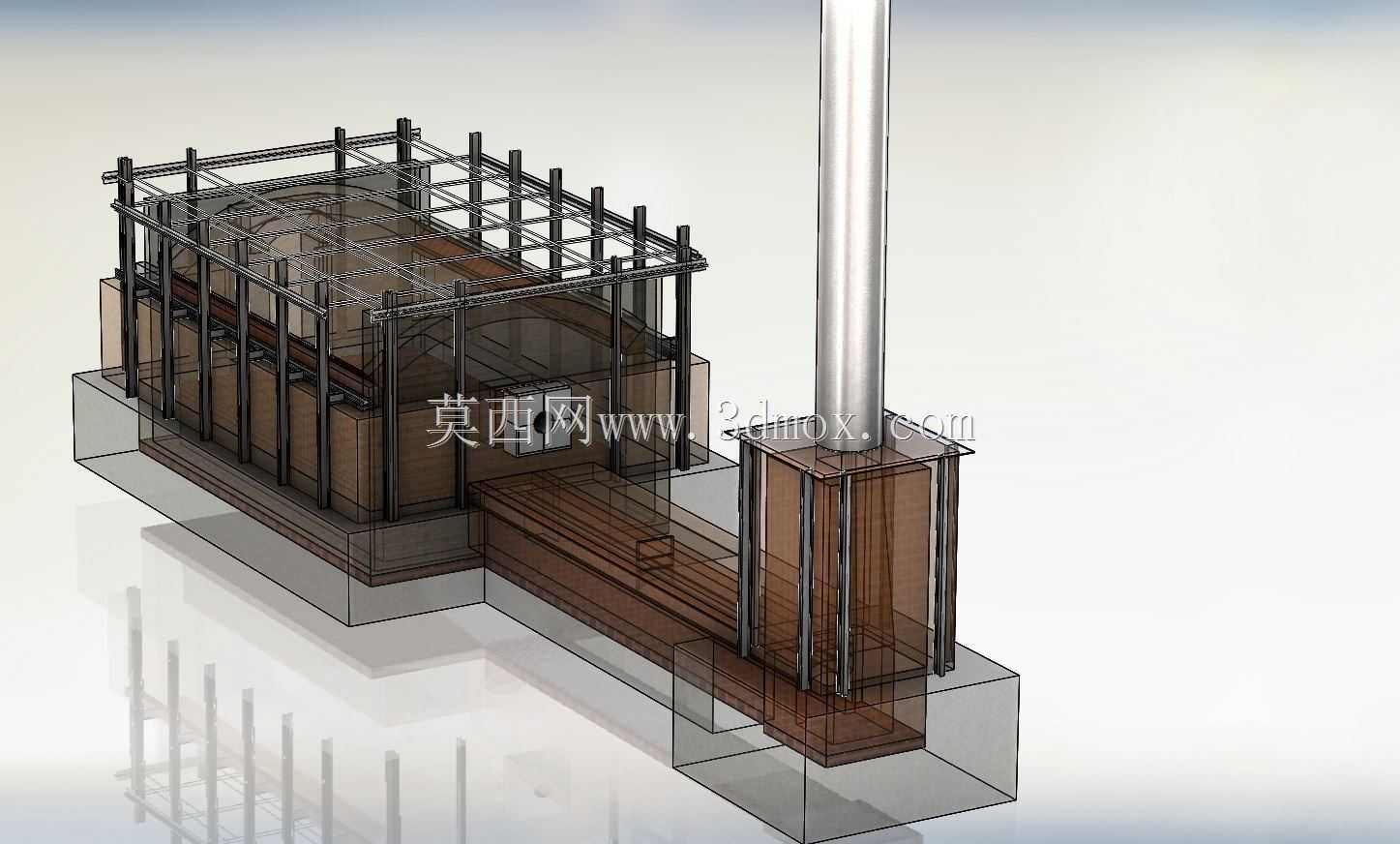

　　烟囱位于炉体侧后方，底部通过烟道与炉腔连通。该部分在模型中以较高的立式框架和内部筒道表现，既承担烟气导向，也为抽力形成提供高度条件。烟道与主炉连接处应保留膨胀补偿思路，实际工程中常通过耐火砌筑、滑动支承或金属膨胀节吸收温差变形。烟囱外围钢架的柱、梁、拉杆需要与基础预埋件协同考虑，不能只按常温塔架处理。

　　炉体下部采用混凝土或钢制基座承托，基座轮廓比炉墙略宽，形成安装和维护边界。前端炉门区域开口较大，拱脚两侧的砌体和立柱承受侧推，结构设计时应重点复核拱脚水平反力、门框刚度以及炉门提升或开启所需的操作空间。炉侧通道不宜被斜撑和烟道占用，否则后期烧嘴、测温元件、观察孔和检修门的布置会受到限制。

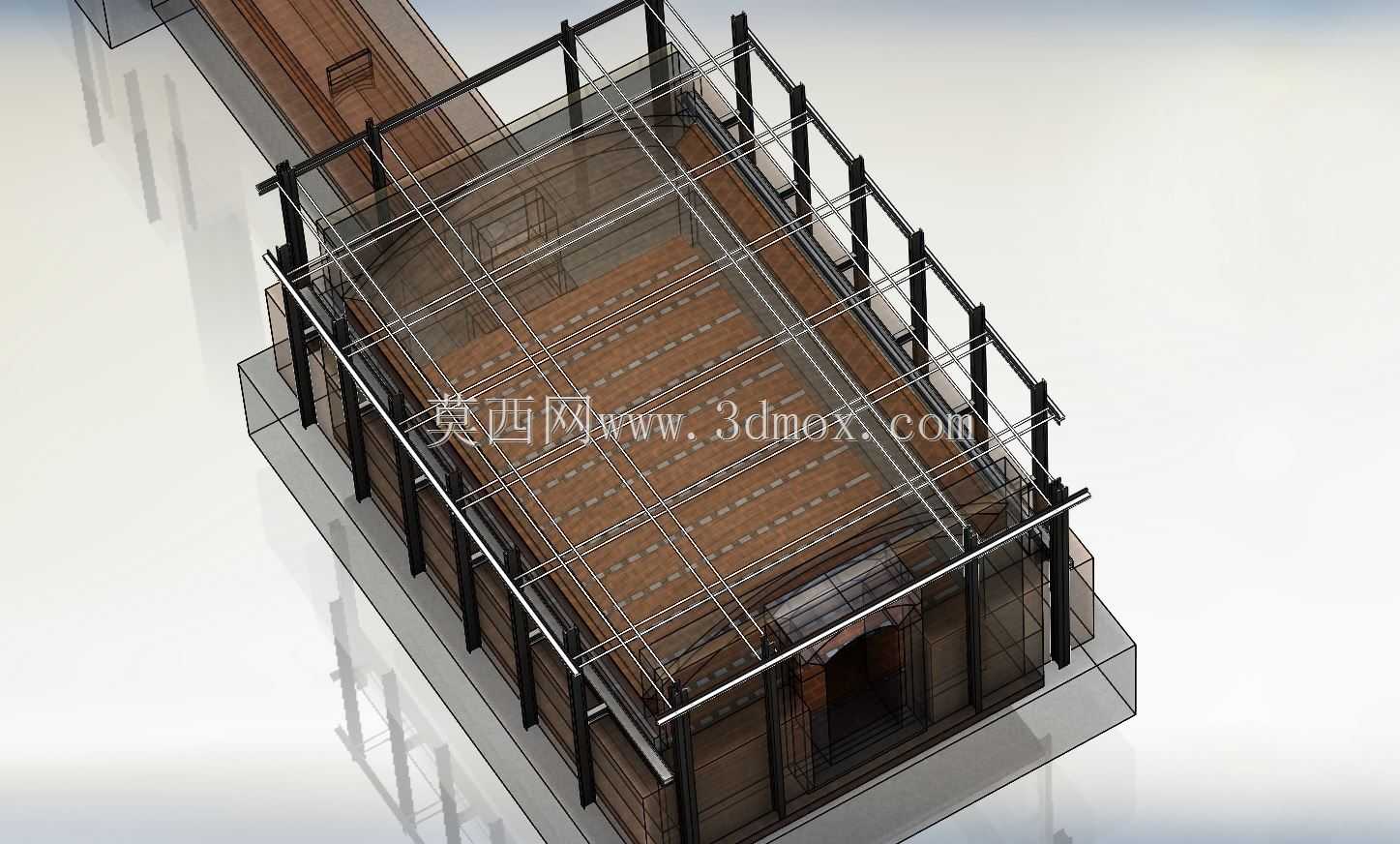

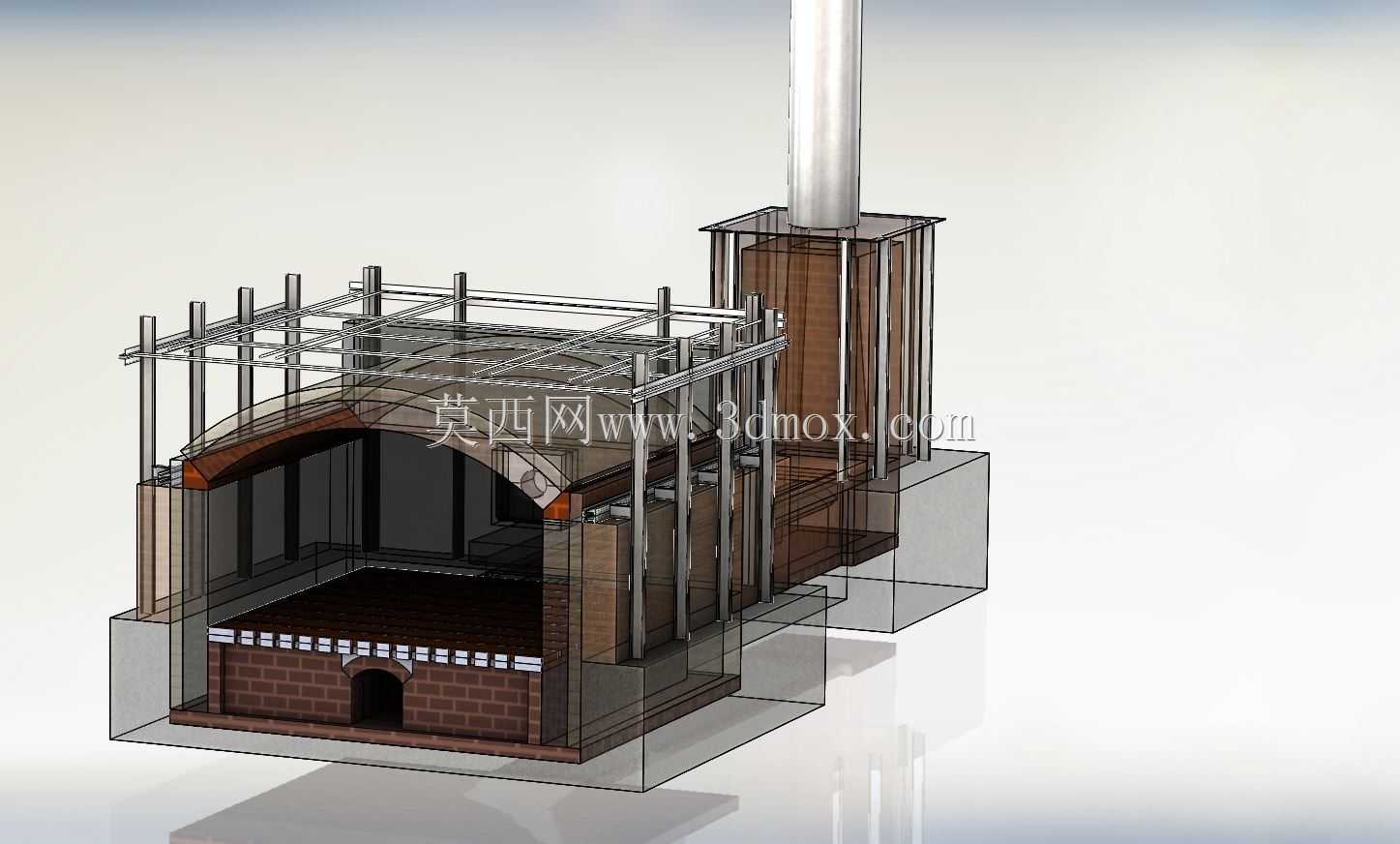

　　在功能组织上，炉腔内部为烧成空间，外层依次为耐火层、保温层和护板；外部钢构负责定位、防护和承载。彩色砖在炉内经历升温、保温和冷却过程，炉墙蓄热能力、烟气流动路径和密封性能都会影响制品色差与能耗。模型将炉墙以半透明方式表达，使内部拱券、侧壁和底部基础关系清晰可见，适合用于方案评审、安装干涉检查以及热工设备前期布局。

　　设计思路上，先确定炉腔有效宽度、有效长度和拱顶高度，再反推外墙厚度、保温层厚度和立柱间距。钢柱位置应避开炉门、烟道接口和操作面，横梁标高需兼顾管道走向与车间净空。烟囱中心线与烟道接口要保持顺畅过渡，减少急转弯造成的阻力损失。若后续增加烧嘴、风管、测温点或炉门升降机构，可在现有骨架上继续细分装配，而不必改动主炉体的基础分区。

　　外形边界方面，长条形炉体占据主要地面，侧后烟囱形成高位轮廓，运输和吊装时需把烟囱框架、顶部纵梁和炉侧拉杆作为突出件考虑。安装阶段应先复核基础标高和地脚位置，再吊装下部支座、炉墙护板和立柱框架；耐火砌筑通常在钢构校正后进行，拱顶施工还要设置临时支撑，待拱脚锁定和砌体达到要求后再拆除。整体模型强调炉体、钢框架、烟道、烟囱与基础之间的配合，可为高温窑炉的结构细化、选型沟通和三维干涉检查提供直接参考。
