轧钢格栅烤串自动卸料移送设备

　　这套机构面向烧烤食材加工产线中轧钢格栅条工位的烤串取出环节，解决长条形格栅烤架上成排烤串批量卸料、横向移送的工位需求，常见于规模化烤串预制菜加工、中央厨房烧烤工段、连续式熏烤生产线末端，替代人工在高温格栅旁反复抽串、捡拾的操作，避免操作人员靠近灼热轧钢烤架，同时保证每一批次烤串从格栅条间隙取出时动作节拍一致，不会因人工抽拉力度不均导致签子弯折、食材脱落。

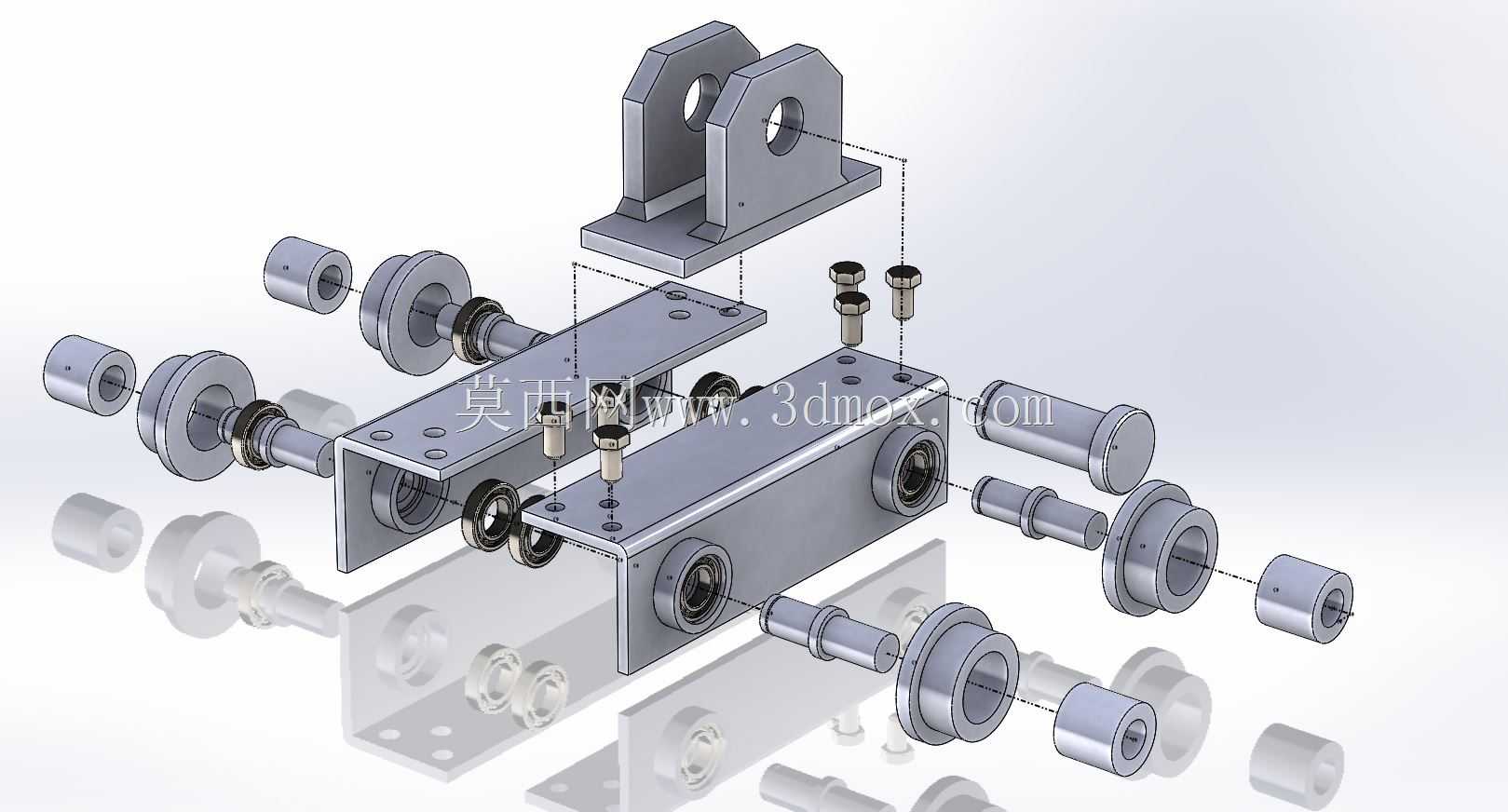

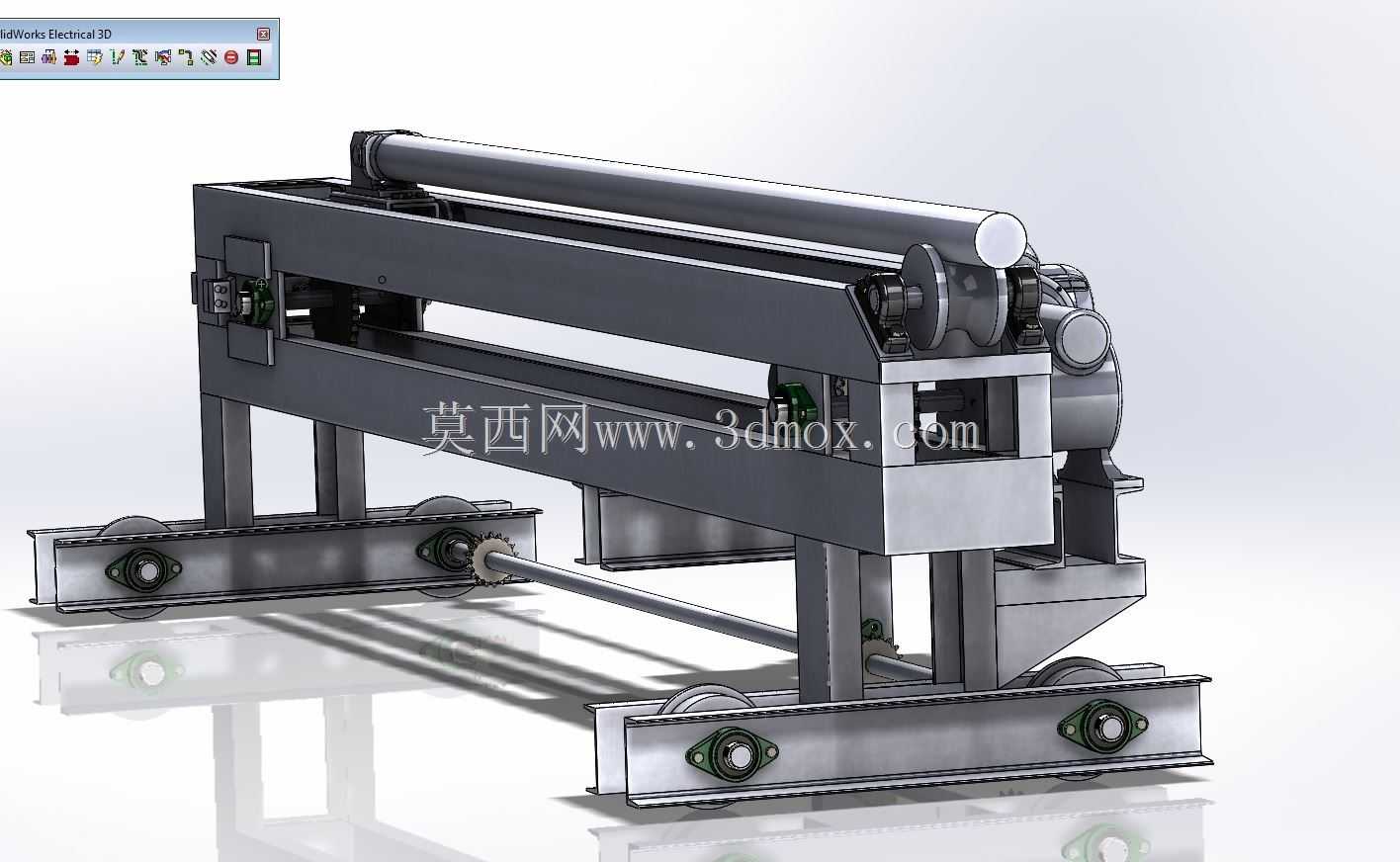

　　整机采用长跨距龙门式双层机架布局，主体框架由型钢焊接后加工安装基准面，上层沿设备全长布置承接与导向工位，下层预留传动件、驱动单元的安装空间，机架两端设置带滚轮的支撑座，可直接架设在轧钢格栅条生产线的两侧工位基础上，安装时以格栅条输送方向为横向基准，设备纵向跨距覆盖整排烤串的排布长度，地脚支撑高度可通过滚轮座处的调节垫片微调，保证上层工作梁与格栅条平面保持平行，避免取料过程中出现一端剐蹭格栅、一端脱开间隙的偏差。

　　驱动端配置两台摆线针轮减速机，分别布置在机架中部两侧的安装托板上，双机布局并非冗余设计：长跨距工位若采用单端驱动，传动轴长度过大时会出现扭转变形，两端链条进给不同步，长梁承载烤串后容易跑偏卡滞；两台减速机各自驱动同侧的链传动组件，设备底部沿全长铺设一根通长同步传动轴，轴端通过联轴器与两侧链轮座连接，将两端传动链的转角强制锁止，即使两台减速机的输出转速存在微小公差，也能通过通轴的扭矩传递消除两侧进给的位置差，保证上层移动构件全程平移，不会出现偏摆、卡轨。

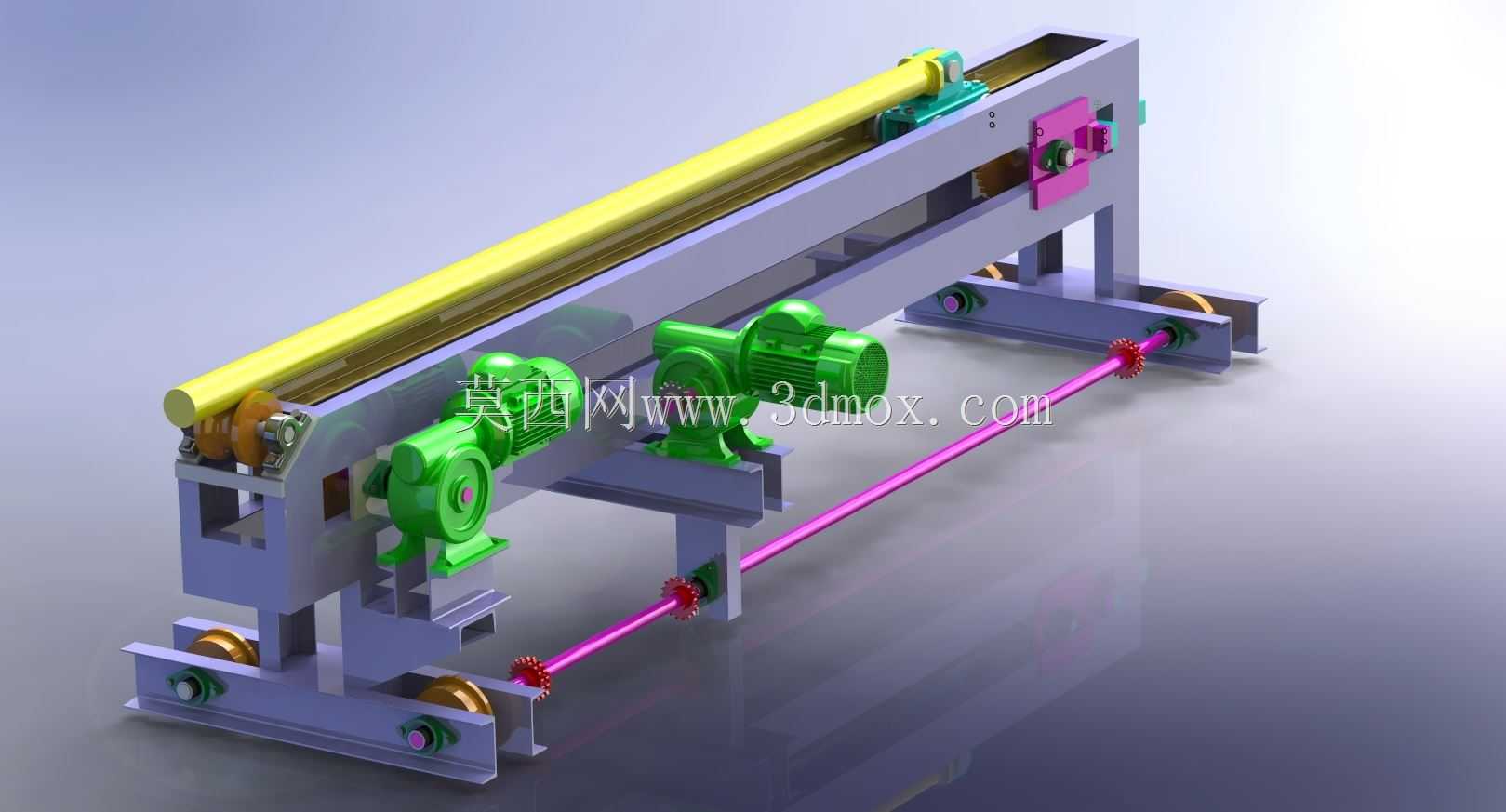

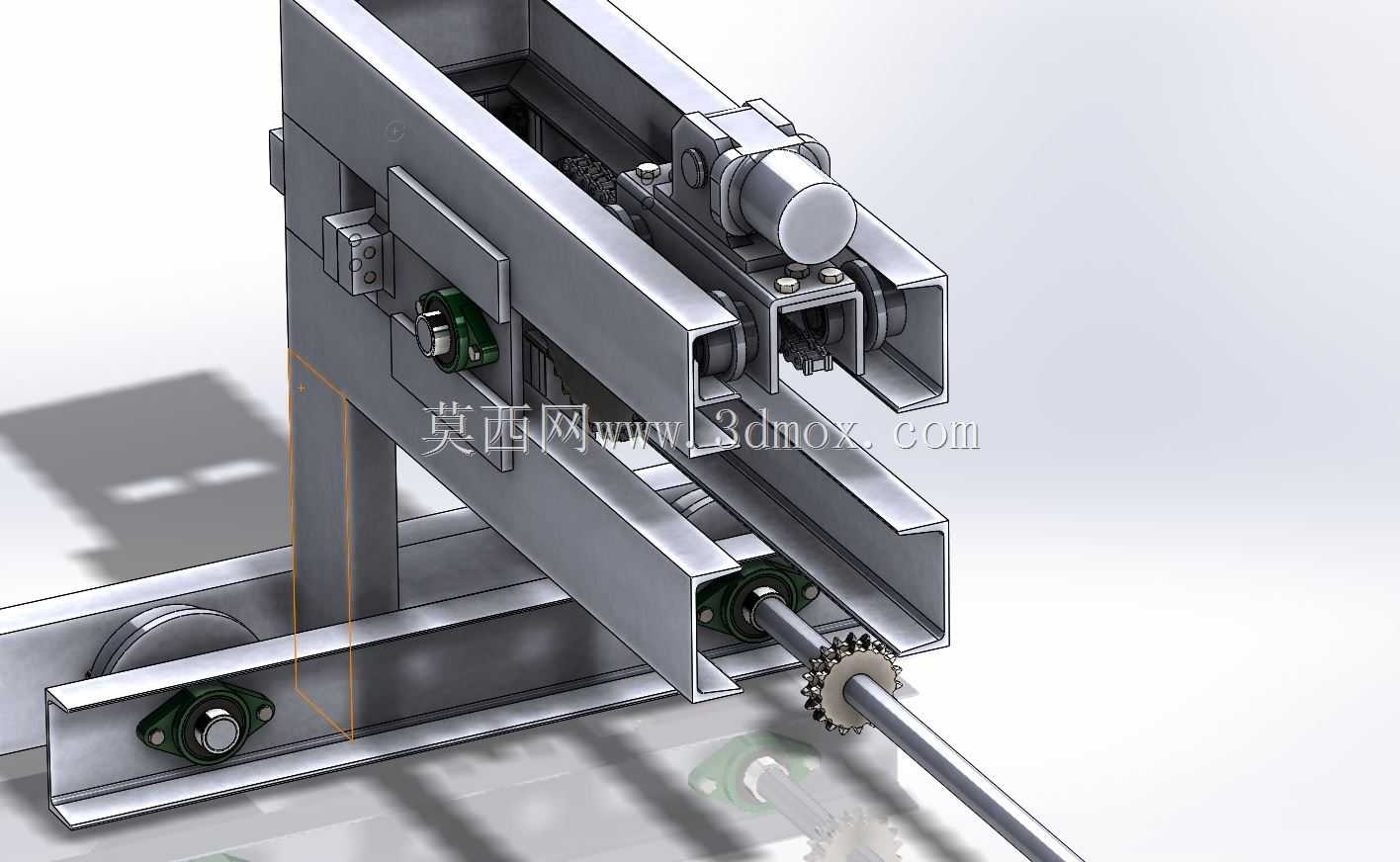

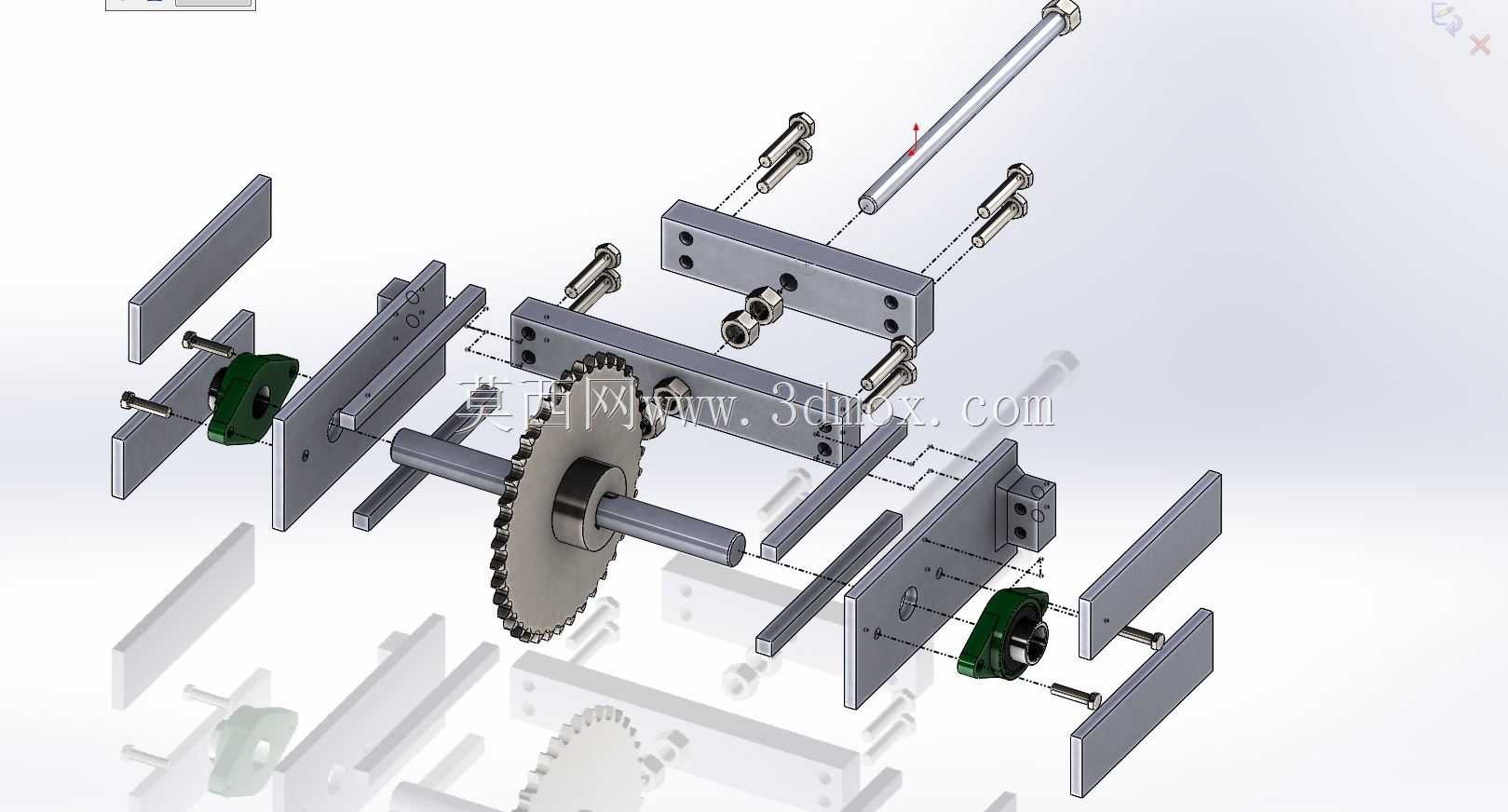

　　设备上层的长条形黄色构件为耐磨导向承托梁，沿机架全长延伸，梁体表面做低摩擦处理，烤串从轧钢格栅条上被挑起后，签杆部分先落在该承托梁上，随移送机构逐步向出料端移动，梁的两端设置限位挡边，避免长签在快速移送过程中从侧边滑落。机架端部的粉色可调张紧组件用于张紧底部同步轴与链轮之间的传动链，张紧座采用腰型孔安装结构，调试时松开锁紧螺栓即可调整链轮中心距，补偿链条运行磨损后产生的松弛量，维护时不需要拆解整体机架，仅在工位侧方即可完成张紧操作。

　　从安装边界来看，设备整体长度适配标准轧钢格栅烤炉的工位宽度，机架底部支撑脚的横向开档可兼容常见的格栅生产线机架间距，现场就位时不需要对原有烤炉主体做改造，仅需在两侧地面或生产线支架上铺设对应安装垫板，固定地脚螺栓即可完成布设；设备上部的操作高度与格栅条工作面的高度差控制在取料构件的挑取行程范围内，不需要额外抬升或降低原有烤线的输送高度。

　　结构设计上特意将驱动减速机全部布置在机架下方的低温侧，远离上方格栅烤炉的热辐射区域，避免减速机润滑脂长期受高温烘烤出现变质失效；所有传动链轮、传动联轴器都布置在机架内侧的防护空间内，外层可加装简易防护罩，既防止食材碎屑、油污掉落到传动副中加剧磨损，也避免车间清理时冲水直接冲刷电机接线部位。承托梁采用分段式安装结构，若长期使用后表面出现磨损，仅需松开两端紧固件更换梁体，不需要更换整根长轴，降低备件成本。

　　实际工位运行逻辑为：当载满烤串的轧钢格栅条移动到设备取料工位后，定位机构将格栅锁止，设备的取料构件从格栅条间隙下方抬起，将整排烤串的签杆整体托离格栅缝隙，随后双减速机同步启动，通过链传动带动承托着烤串的移动构件沿长梁方向横向移送，将整排烤串输送到后端出料输送带上方，到位后取料构件下放，烤串全部落到出料输送带上进入下一冷却、包装工位，随后机构快速回程，等待下一格栅工位进入，整个节拍可跟前端烤炉的输送速度联动匹配，实现连续化作业。

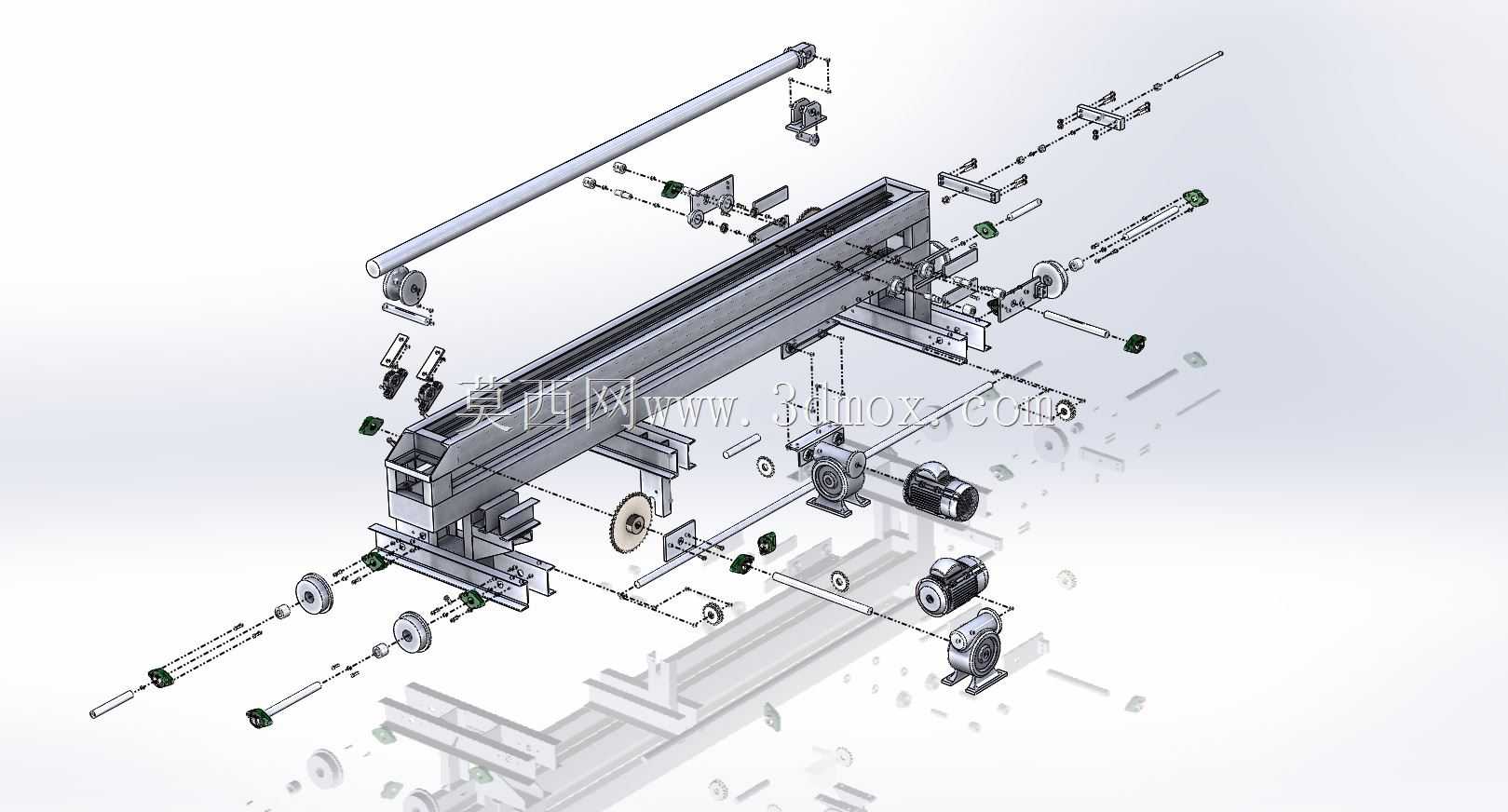

　　建模过程中所有装配关系完全按照实际装配逻辑搭建，减速机的安装法兰、链轮的键连接、同步轴的联轴器对接、张紧座的腰型孔调节行程都保留了真实的装配约束，运动构件的行程范围内没有预留干涉死角，设计师在选型改型时可以直接调整机架长度、减速机功率、承托梁间距，即可适配不同签长、不同排布密度的烤串产线需求，也可将该长跨距同步移送机构的设计思路复用在其他长条形工件的批量取料、移送工位中。
