砖厂干燥窑内部气流循环仿真结构

　　这套三维结构对应砖瓦烧结生产线前段的干燥工序，核心是把码放好的湿砖坯在进入焙烧窑之前，通过可控热风把坯体内部游离水降到工艺允许区间，避免直接进高温窑后因水分急剧汽化出现开裂、炸坯。现场布置时，干燥室通常和焙烧窑平行串联，砖坯连同窑车沿轨道依次推入，腔体内不再是单一直通风道，而是通过隔墙、导流板、送风口与抽湿口的组合，让热气流在砖垛间隙里形成多股回旋路径。

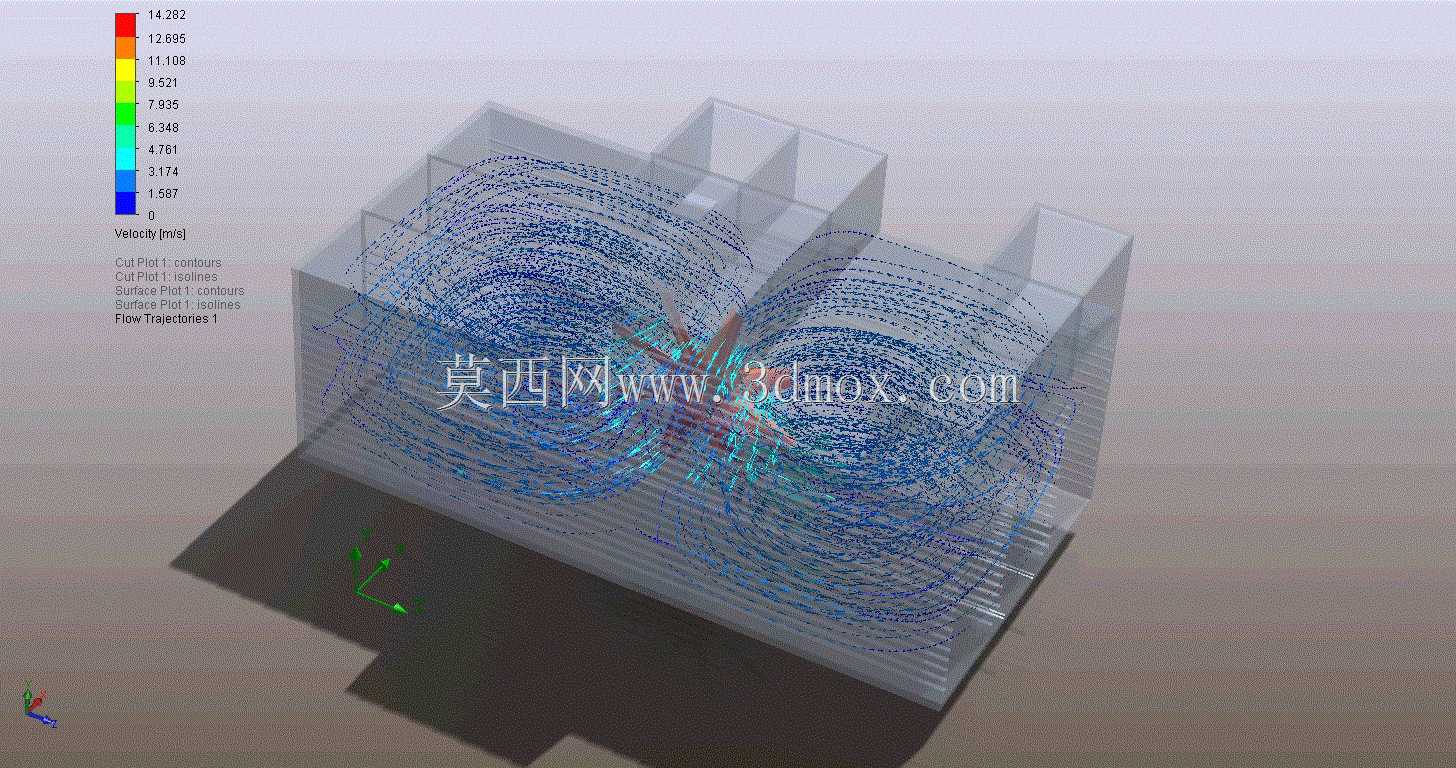

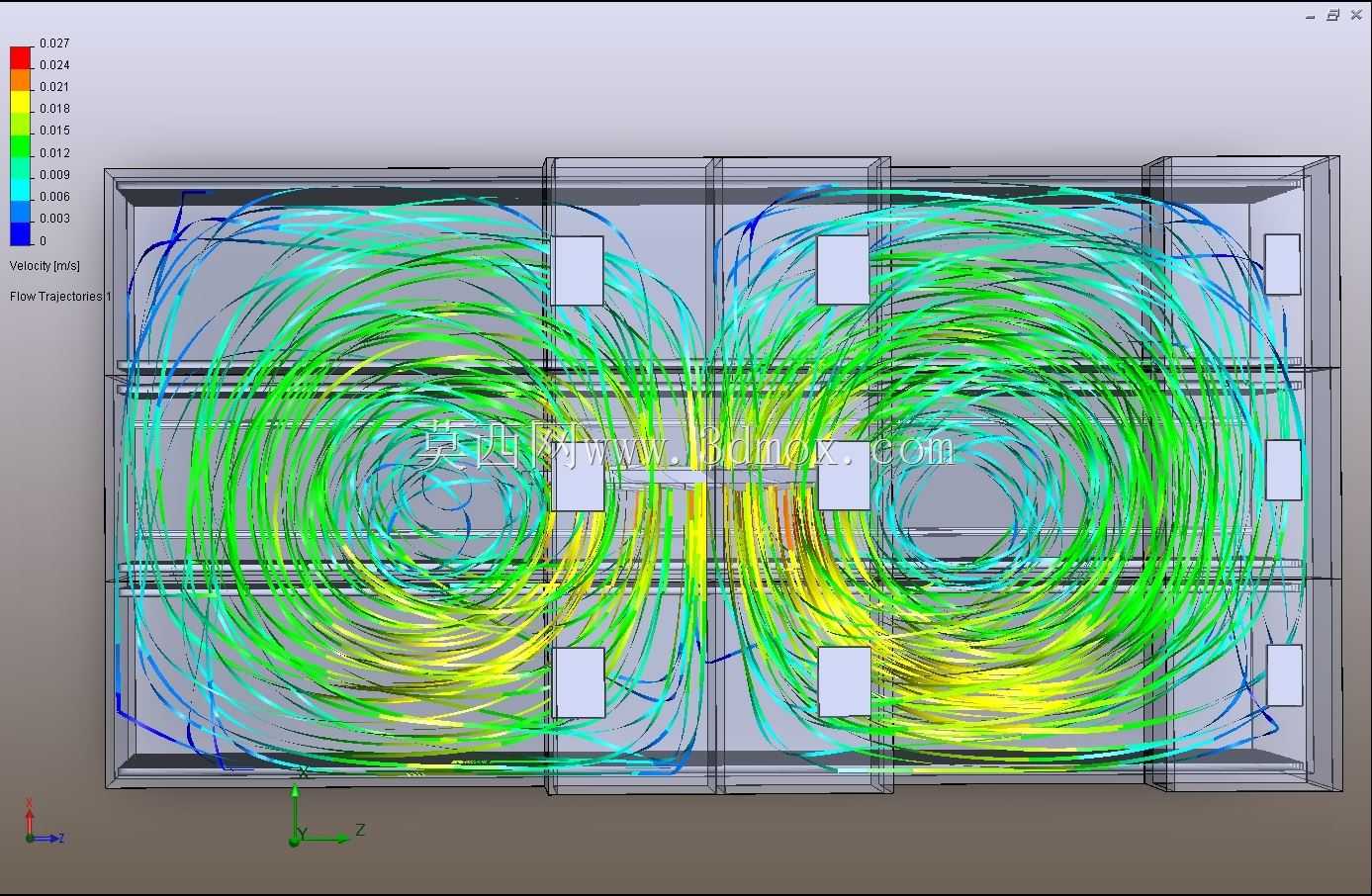

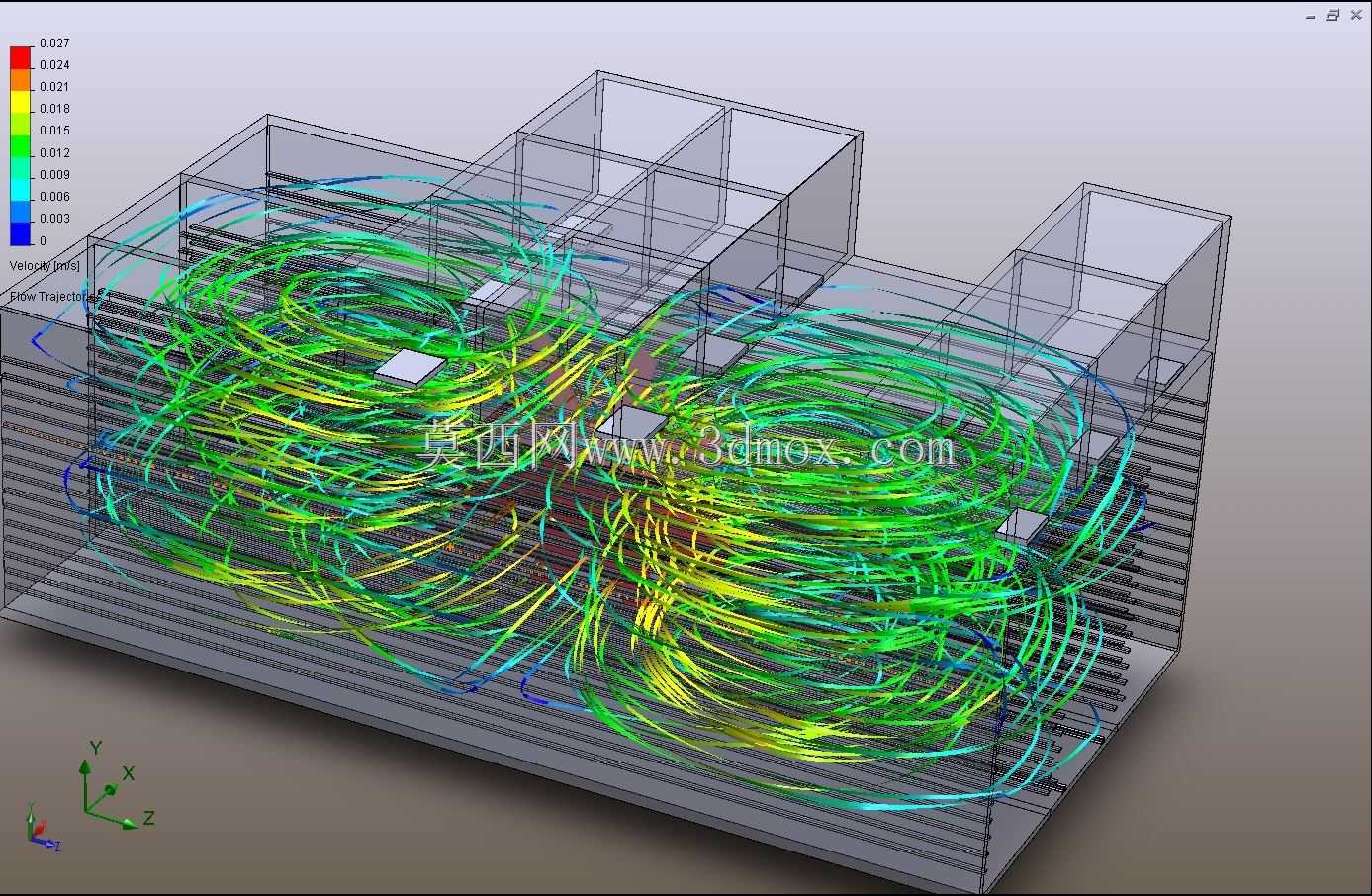

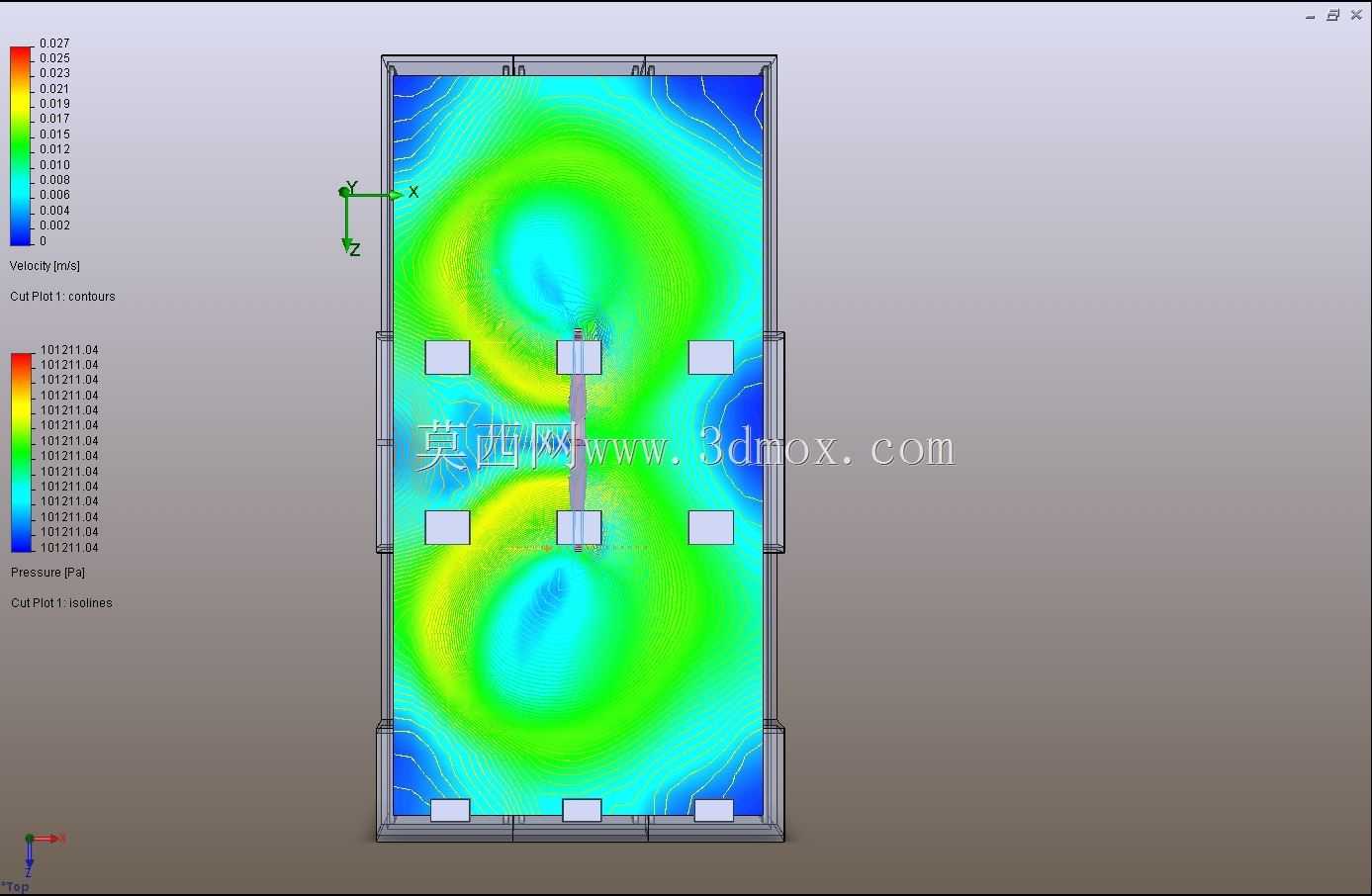

　　从流场可视化结果能看到，两股明显的大尺度涡旋分别覆盖窑车前后段，这一形态并非随意生成：砖坯码放后垛体本身阻力很大，若采用简单侧吹，气流会优先从垛顶与窑墙之间的空隙短路窜过，中部砖坯长期得不到有效换热。建模阶段先按窑车外形、码砖层数、垛间留缝宽度还原阻塞区域，再在腔体顶部预留静压箱空间，两侧布置可调喷风结构，让射入气流具备足够穿透动量；涡旋区的作用是延长热风湿空气在窑内的滞留路径，把横掠砖坯的流速维持在既能强化表面蒸发、又不会吹倒未硬化坯体的区间。

　　结构设计上，整个干燥通道采用分段模块化思路，外壁与内隔墙预留保温层厚度，减少向车间环境的散热损失；顶部腔体被分隔成若干功能舱段，对应不同干燥阶段的温湿度控制——靠近进车端湿度最高，以抽湿为主，热风温度偏低，防止坯体表面过早结壳封住内部水分；中段是强蒸发区，送风量与热风温度同步提高，涡旋核心区正好落在砖垛最密集的位置，利用湍流掺混把垛芯处的饱和湿空气及时带走；靠近出车端则转为缓干平衡，让坯体内外含水率趋于均匀，减少后续焙烧应力。

　　安装边界方面，腔体宽度要匹配标准窑车宽度加上两侧安全检修间隙，轨道铺设标高与前后焙烧窑、回车线取平，窑车对接处的砂封槽与曲封结构必须在三维里同步校核，防止热风从车底缝隙短路。送风管、排湿风管的接口位置集中在腔体顶部侧方，现场对接时要预留法兰拆装空间，内部导流板的角度、距砖垛顶面的高度都属于可调结构，投产调试阶段可根据不同制品——实心砖、多孔砖、砌块——的码垛方式微调，改变涡旋中心位置，避免局部出现流速死区。

　　建模过程中把砖垛按多孔介质区域处理，阻力系数依据实际码坯密度标定，墙体、窑车、轨道等固体结构单独划分，既保证流场计算能反映真实阻塞效应，也让结构工程师在同一模型里核对风道与土建墙体、管线的干涉。这类仿真结构的价值在于，不用等窑炉砌筑完成再靠试生产摸索，在设计阶段就能判断风口布局是否合理：若涡旋偏到窑墙一侧，说明对侧送风动量不足，可调整喷口宽度或导流角度；若垛底流速过低，则要在下部增设辅助送风口，引导气流向下穿透。

　　日常运行中，干燥室的工作状态直接决定整条砖瓦线的成品率，气流组织不合理时，常见缺陷是同一窑车上部砖坯过干、下部仍潮，出窑后出现压裂或焙烧黑心。这套结构把大涡旋路径与砖垛排布对应起来，工程师可据此核对码坯机的垛型设计，在垛体中预留竖向通风道，让回旋气流能够顺着缝隙深入内层，而不是仅在表面扫过。检修侧，腔体内的导流部件均设计为可从顶部检修舱门拆装，轨道两侧留出清灰与砂封维护空间，排湿口下游衔接脱硫除尘管路，高湿气体不会直接在车间内弥散。
