铝型材安装式皮带张紧调节装置

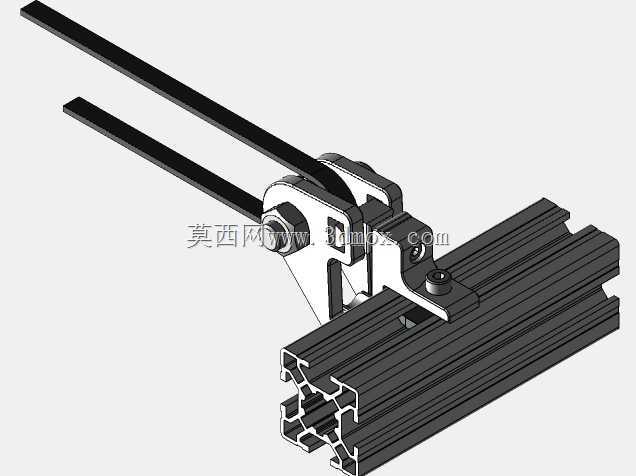

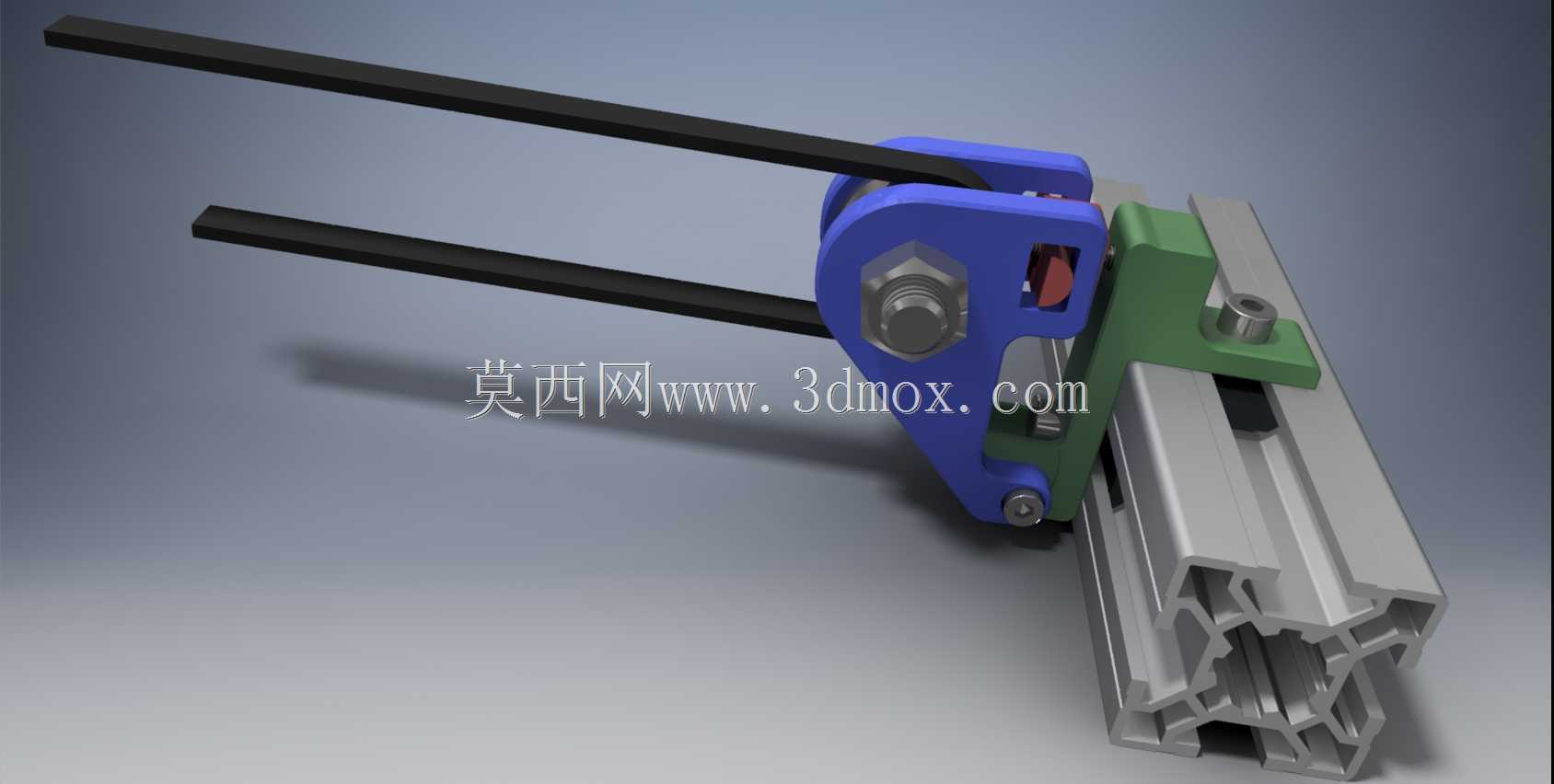

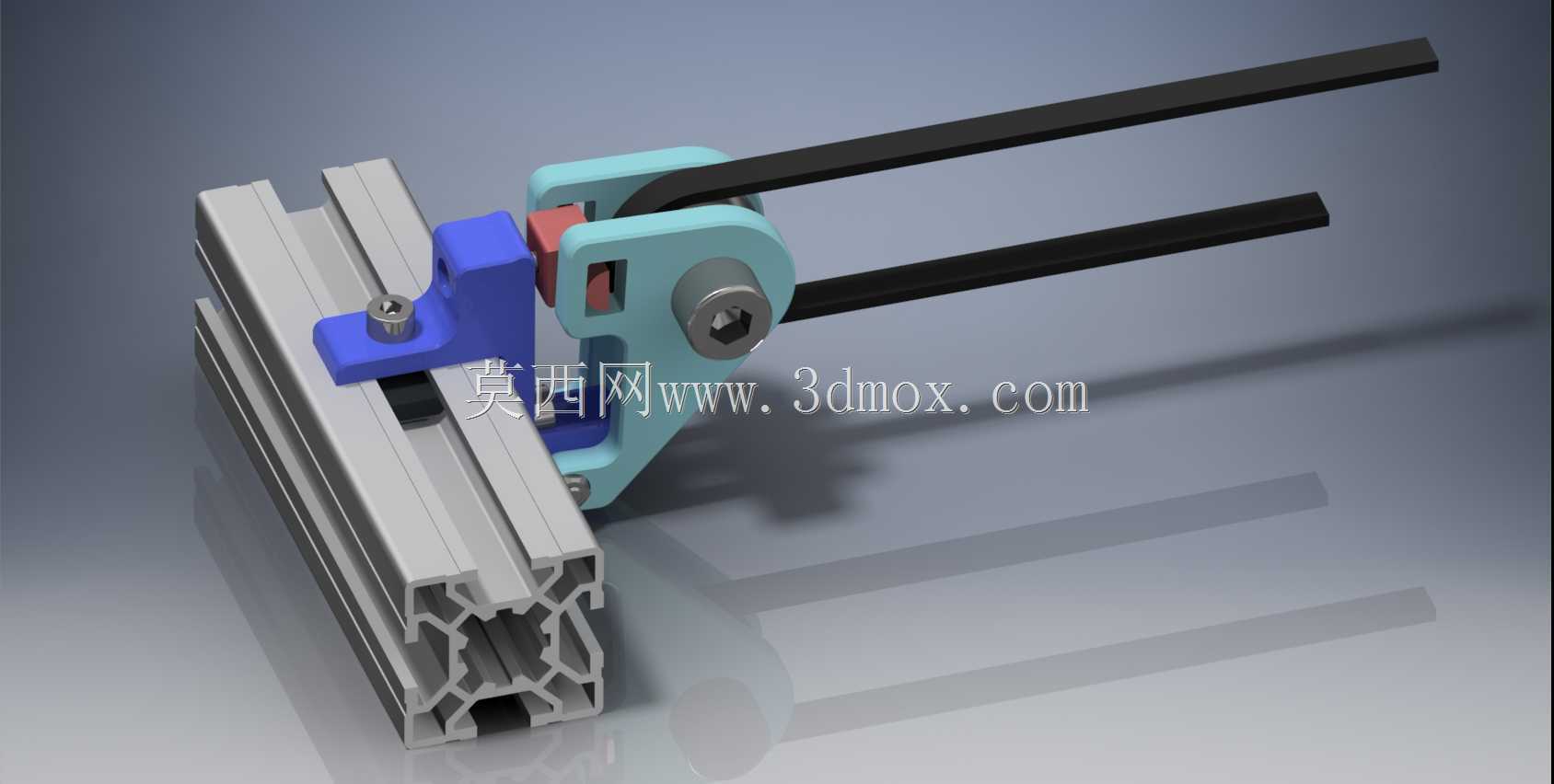

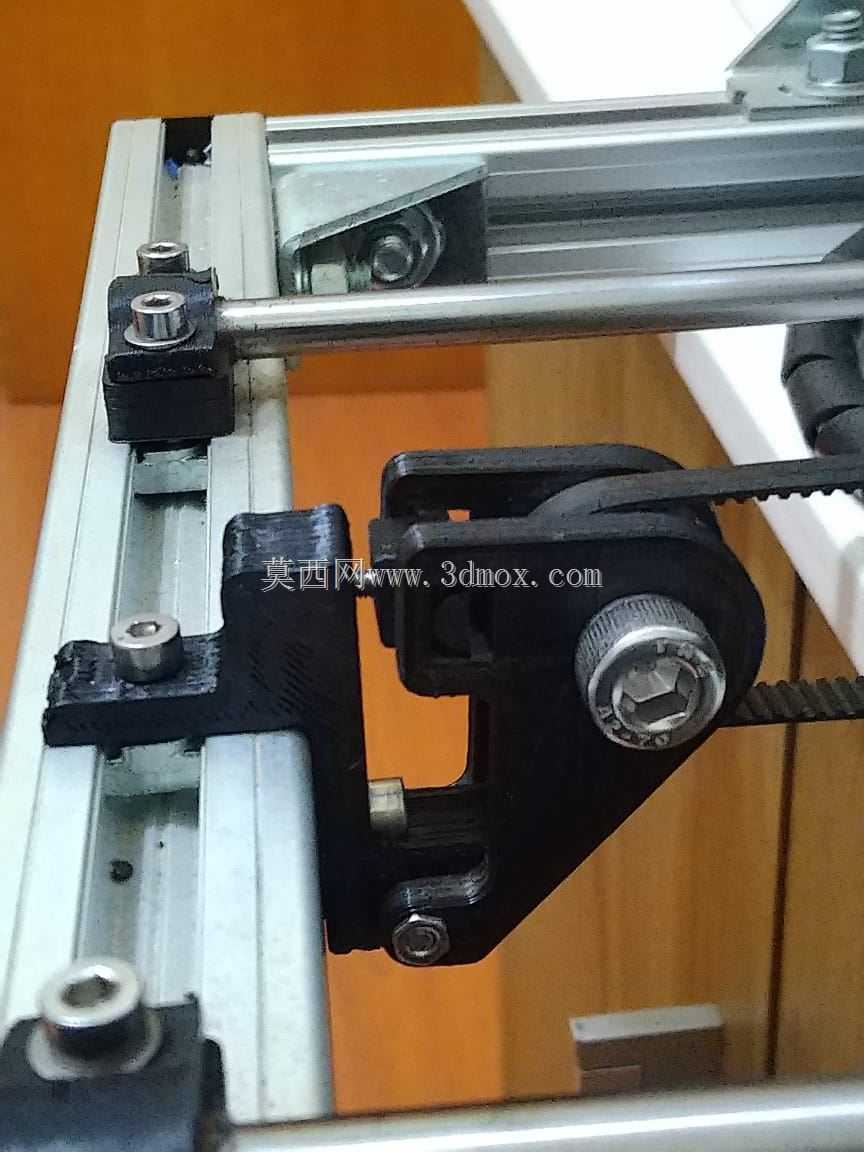

这款张紧装置主要适配工业铝型材框架搭建的皮带传动场景，在轻型输送线、桌面自动化工作站、小型皮带传动模组中应用广泛，核心作用是抵消皮带长期运行产生的蠕变伸长，维持传动过程中皮带的合理张紧力，避免皮带打滑、跳齿、传动精度下降等问题，同时也能降低皮带与带轮之间的不必要磨损，延长传动组件的整体使用寿命。从结构设计来看，装置采用夹装式安装基座，基座上的卡槽直接匹配常用欧标铝型材的槽口规格，安装时不需要额外打孔加工型材，只需要通过基座上的锁紧螺栓就能将整个装置固定在铝型材的任意槽位上，安装位置调整灵活，适配不同中心距的皮带传动布局。张紧执行部分采用偏心凸轮式调节结构，蓝色主体构件通过转轴与安装基座连接，转动调节螺栓时，偏心结构会带动张紧压块产生位移，对皮带侧边施加持续的张紧推力，调节到位后通过锁紧螺母固定位置，不需要额外的张紧轮支架等辅助构件，整体结构紧凑，占用安装空间小。装置的张紧行程覆盖常规轻型传动皮带的伸长量补偿需求，安装时需要注意预留调节方向的位移空间，基座与铝型材贴合面要保证平整，避免锁紧后出现应力集中导致型材变形。张紧压块与皮带接触的端面做了圆弧过渡处理，不会对皮带边缘造成切割损伤，长期运行也不会出现皮带局部应力过大导致的开裂问题。装置的铰接位置采用耐磨衬套结构，长期调节使用不会出现铰接孔磨损导致的调节间隙，能长期维持张紧力的稳定性。在实际选型使用时，需要匹配对应皮带的宽度规格，确认张紧推力在皮带的允许侧向受力范围内，避免推力过大导致皮带侧边变形影响传动平稳性。整个装置的零件拆分简单，加工难度低，大部分构件采用板材切割加工即可成型，适合非标设备设计时直接参考调用，不需要从零开始进行结构计算与细节设计，能有效缩短非标传动机构的设计周期。
